9.6.1 生成“其他图纸”中的图纸
用户可以在Vertex BD中使用默认的图纸模板生成各种图纸,我们为大家举几个例子。

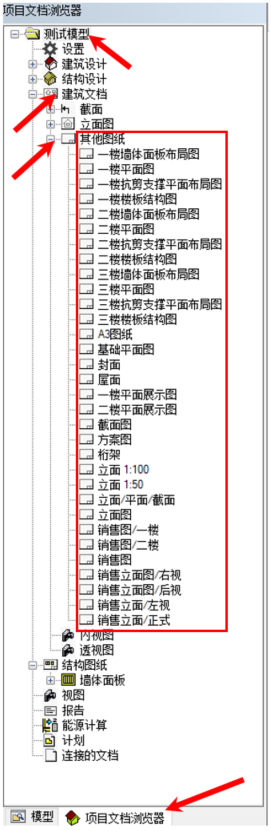

1. 标准图纸页:大部分的图纸页在用户创建项目时,就已经根据用户使用的项目模板自动创建一套标准图纸页,如下图所示。见项目文档浏览器→建筑文档→其他图纸

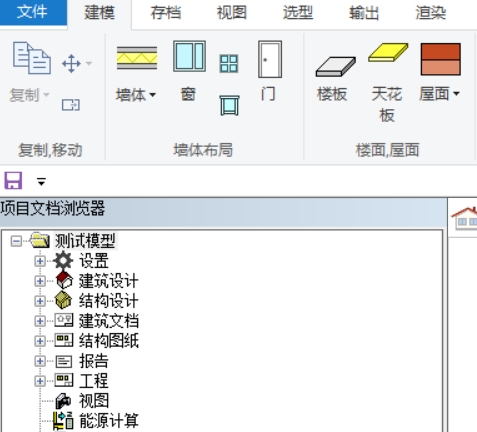

2. 保存项目:如直接打开这些标准图纸页是空白的,所以打开图纸页前需更新图纸页,用户需确保已把项目保存修改,点击下拉式选单 文件→保存。

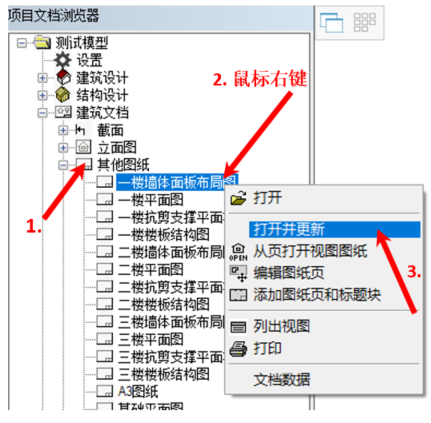

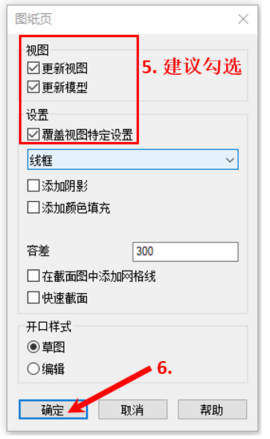

3. 打开现有图纸页与更新现有图纸页:从项目文档浏览器内找到想要打开与更新的图纸页,比如:点击一楼平面图,鼠标右键下拉选单内选择打开并更新。

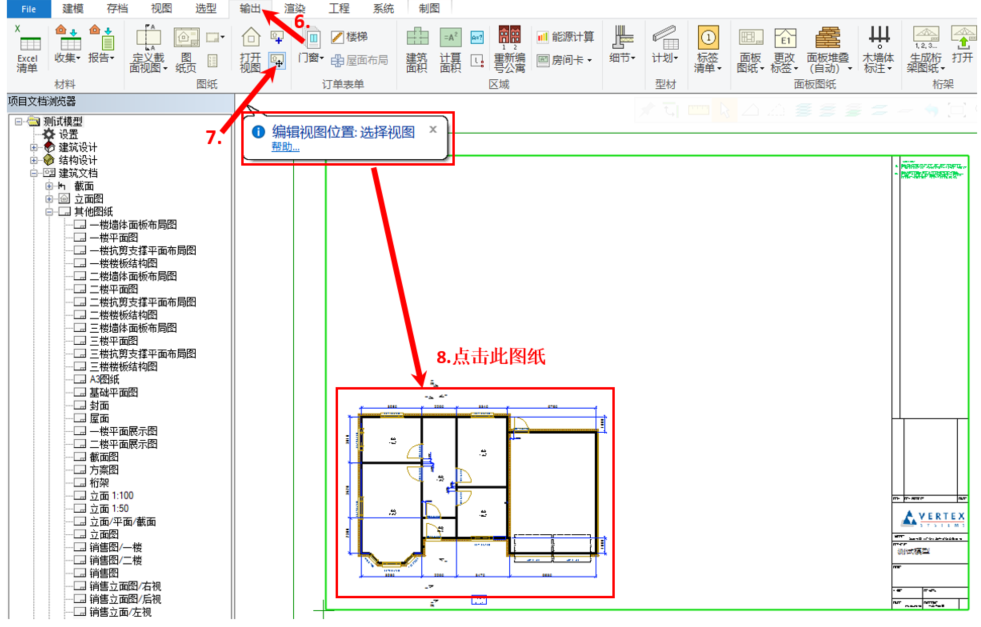

4. 编辑现有图纸页:一楼平面图图纸页将被打开,如下图所示。打开之后,还可以对更新的图纸进行编辑。点击下拉菜单内的输出→编辑图纸页。

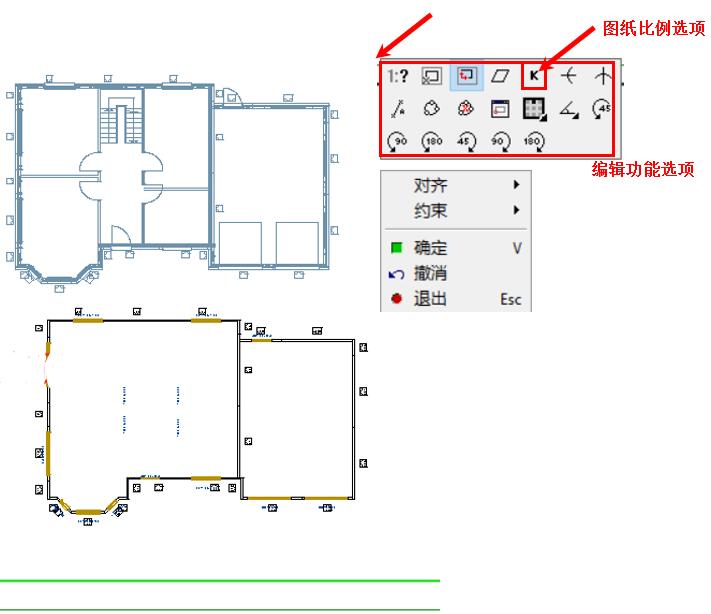

5. 点击图纸后,鼠标右键调出上下文工具栏供用户对图纸进行编辑(例如更改图纸比例和翻转图纸角度等等),如下图。
