9.6.2 生成立面图图纸 1 ：100

内墙无法体现在自动生成立面图内：如需要自动生成立面图，勿把内墙当外墙来添加

很多用户比较喜欢直接用内墙当外墙来创建外墙体。用户需注意，内墙是无法体现在自动生成立面图内的。如需要自动生成立面图，用户需用外墙体库来创建项目的外墙。

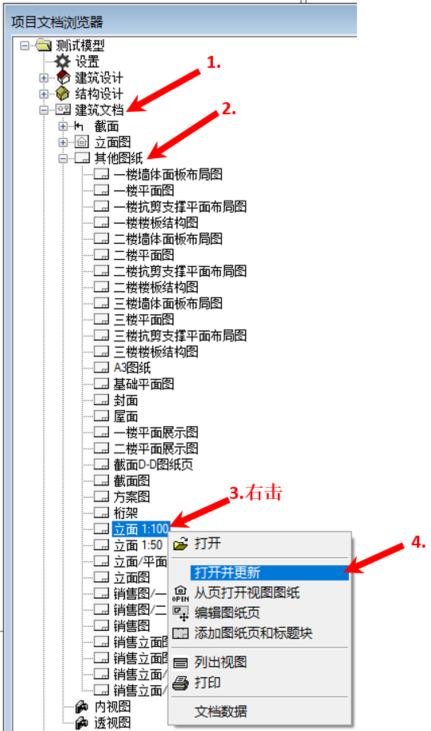

1. 打开与更新正视图图纸页：把光标移到项目文档浏览器→建筑文档→其他图纸→立面1:100上， 鼠标右键，在下拉菜单内点击打开并更新。立面1:100图纸页对话框将被打开，如下图。

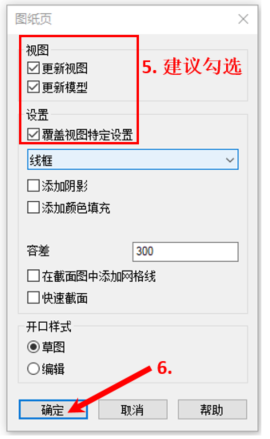

  2. 图纸页对话框弹出，建议勾选视图选项下的更新视图，更新模型，与覆盖视图特定设置，点击确定。

3. 软件将创建立面图1：100并打开立面图1：100图纸页，如下图。

4. 以上图纸页内的四个立面图视图都不对齐，需进行以下编辑图纸页视图的步骤把视图对齐。

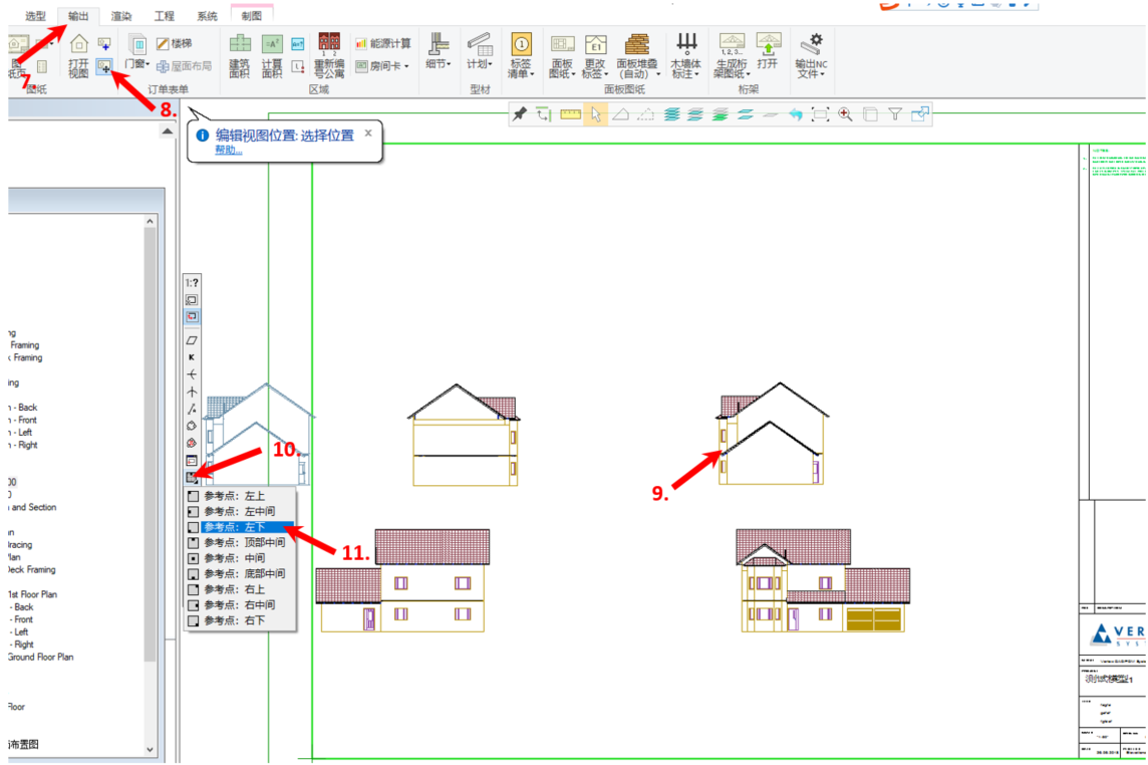

5. 按照软件提示，下拉菜单内  输出→图纸→编辑图纸页→选择视图→鼠标右键调出上下文工具栏→基本参考点→左下。

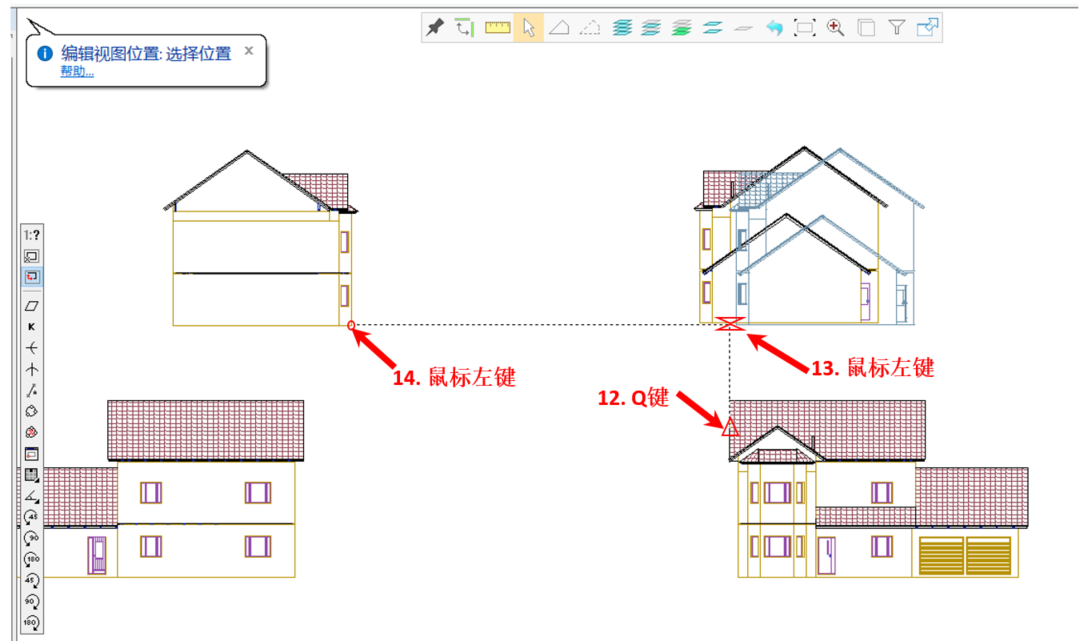

6. 按照软件提示和下图所示，进行以下步骤把三个视图对齐。

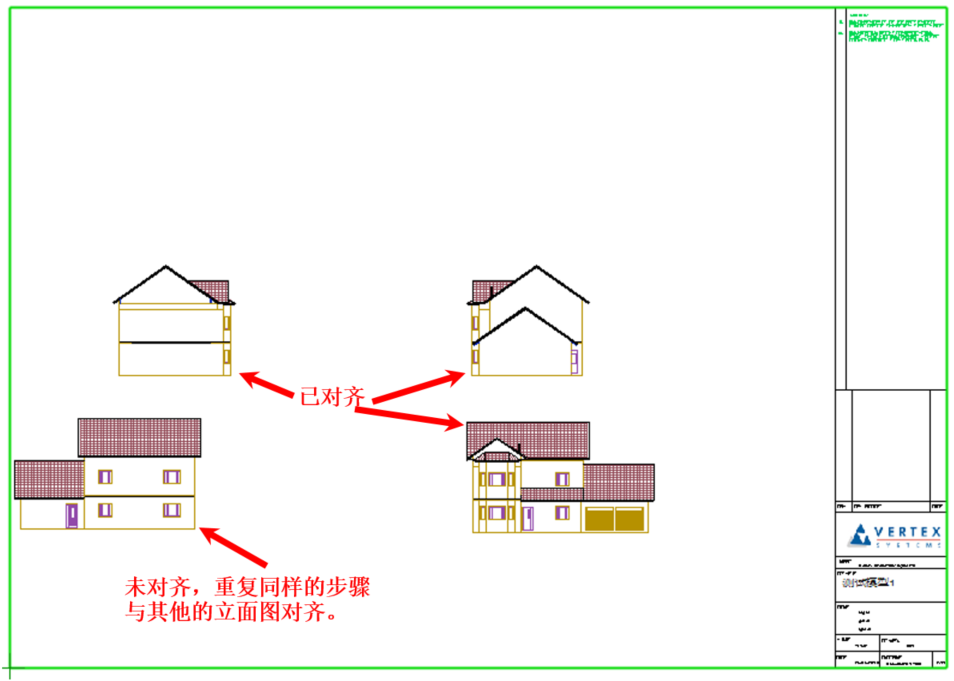

7. 进行同样的步骤把另外一个视图与其他三个视图对齐。

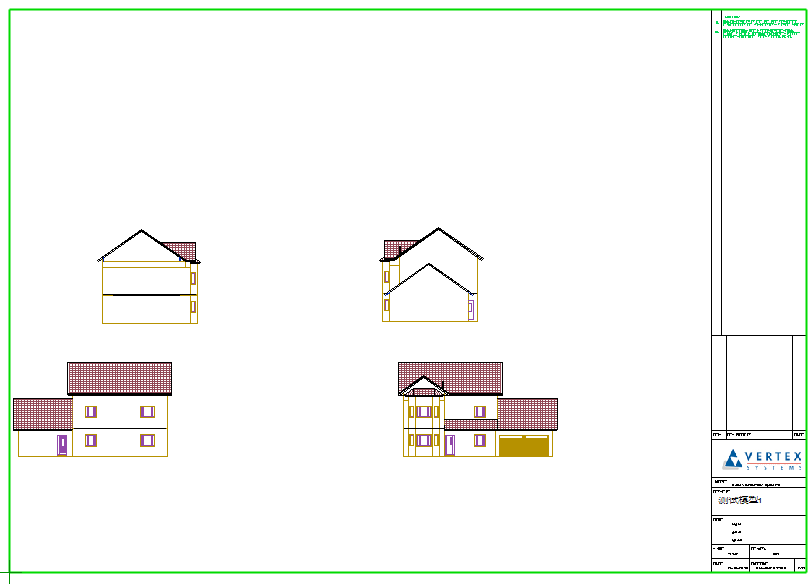

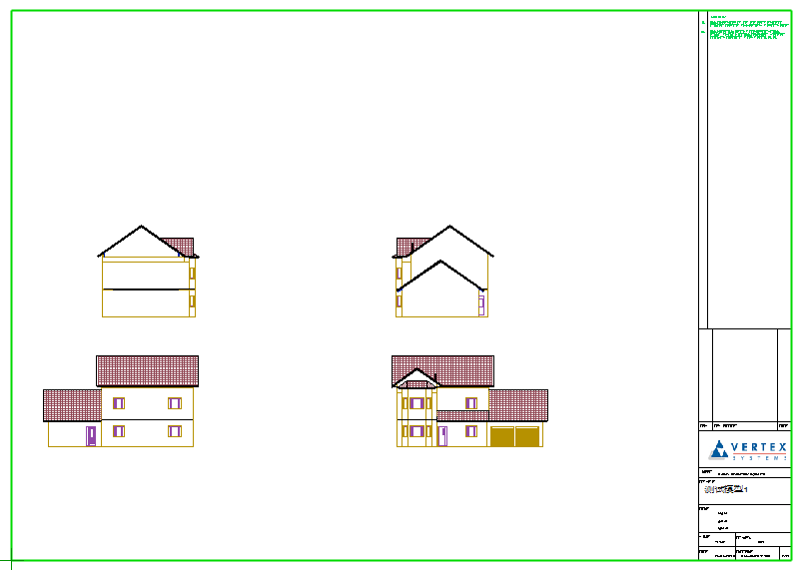

8. 已对齐后的四个视图如下图所示。

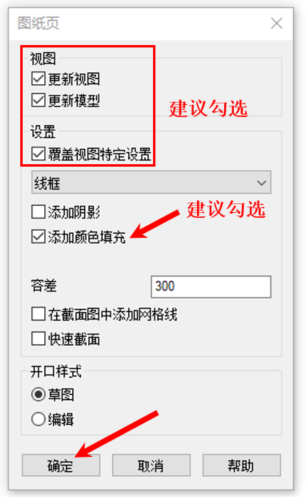

9. 最后，为立面图添加颜色填充：目前图纸页默认的视图为线框，进行以下步骤来更新图纸页：-

• 覆盖视图特定设置。
• 不勾选添加阴影。
• 勾选添加颜色填充。

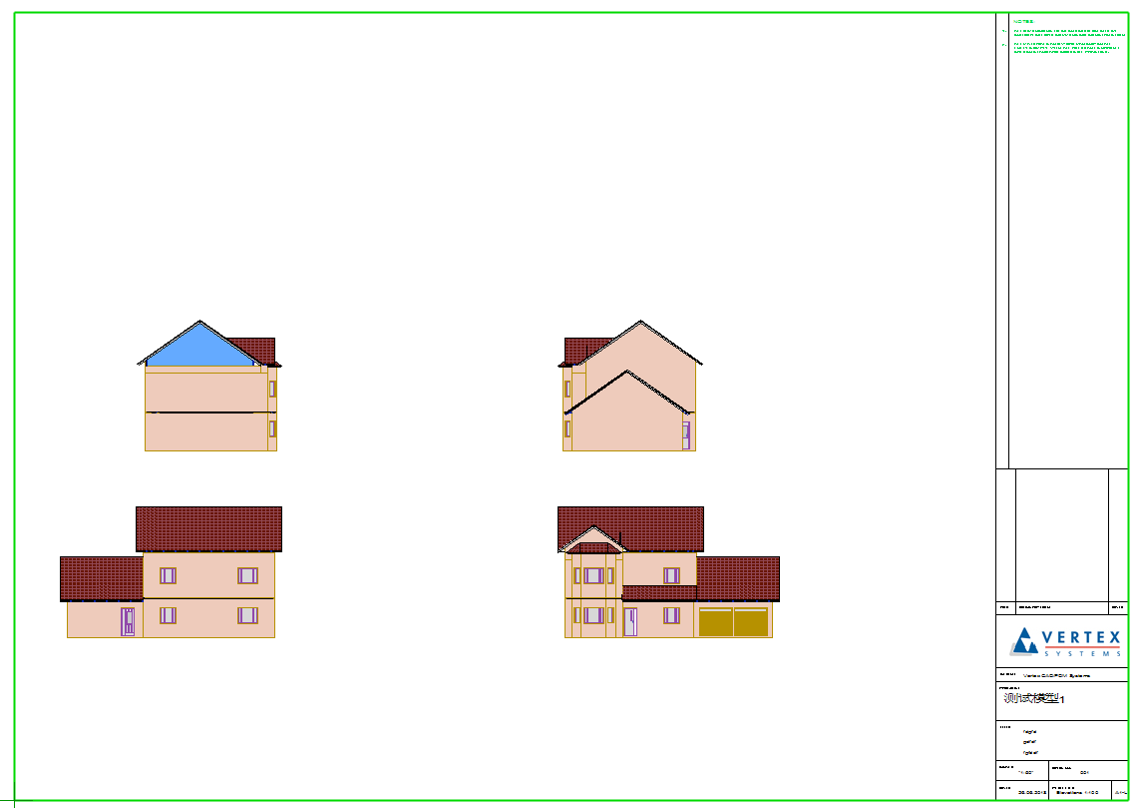

10. 添加颜色填充与更新后的图纸页如下图。
