6） 未识别件截面

Vertex软件环境中未找到构件横截面的力学计算数据。项目可能是在不同的系统中创建的或者Vertex环境被改变了。

请尝试在软件中按照以下操作生成计算数据。

注意

此种方法只适用中国标准以及Eurocode 1993-1-3的截面力学计算数据。如需要生成澳洲标准的工程计算数据，请联系Vertex BD技术支持。

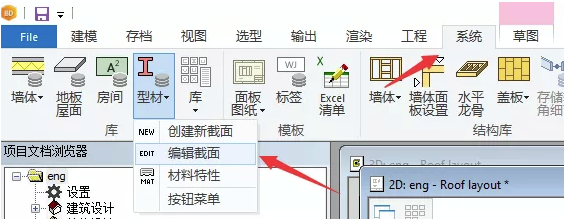

1. 在系统菜单中找到“型材”，点击“编辑截面”。

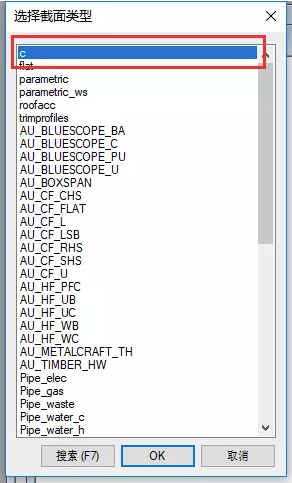

2. 找到需要生成工程数据的型材库。注意选择您所用型材的型材库，不一定是截图当中的“c"型材库。

3.在弹出的小窗口中点击左下角的小按钮。

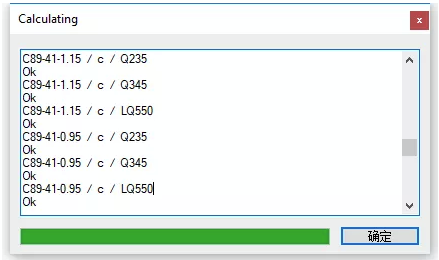

4.程序会为您生成计算数据。完成后点击ok。

提示

有些型材的计算数据会提示生成警告。原因是横截面不符合宽厚比要求（详见GB50018-2002中的5.6.4）。

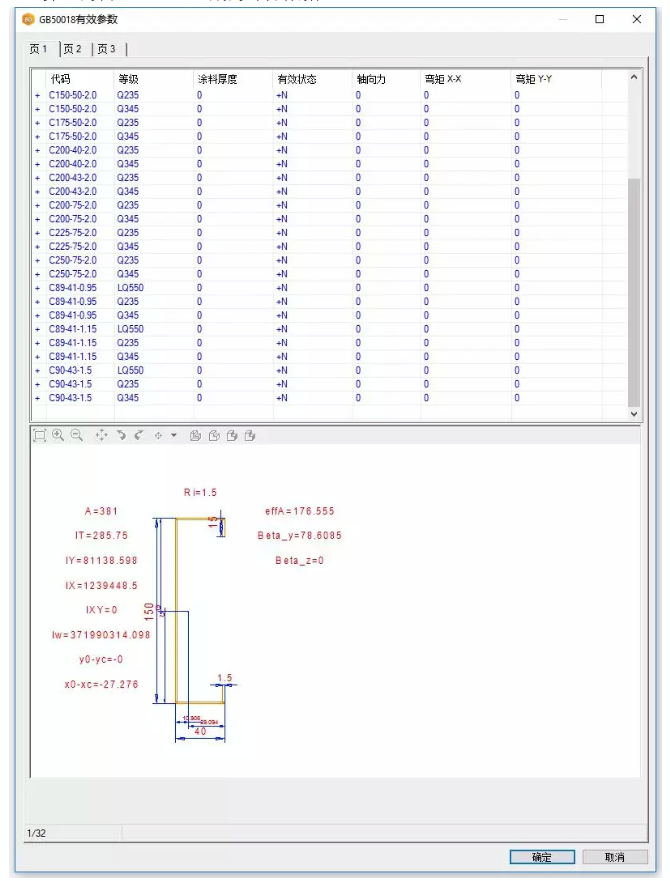

5. 弹出的窗口汇总了生成的计算数据。检查确认您所使用的型材在此列表中。
