10) 检测到非三角桁架结构,上/下弦可能会承受额外弯矩
这是一个警告信息,不会影响桁架力学计算结果。
传统桁架中,腹杆应围成三角形,那么它们之间的轴向力则会在相接的节点处抵消,此时上/下弦在这些节点处则不会出现弯矩。

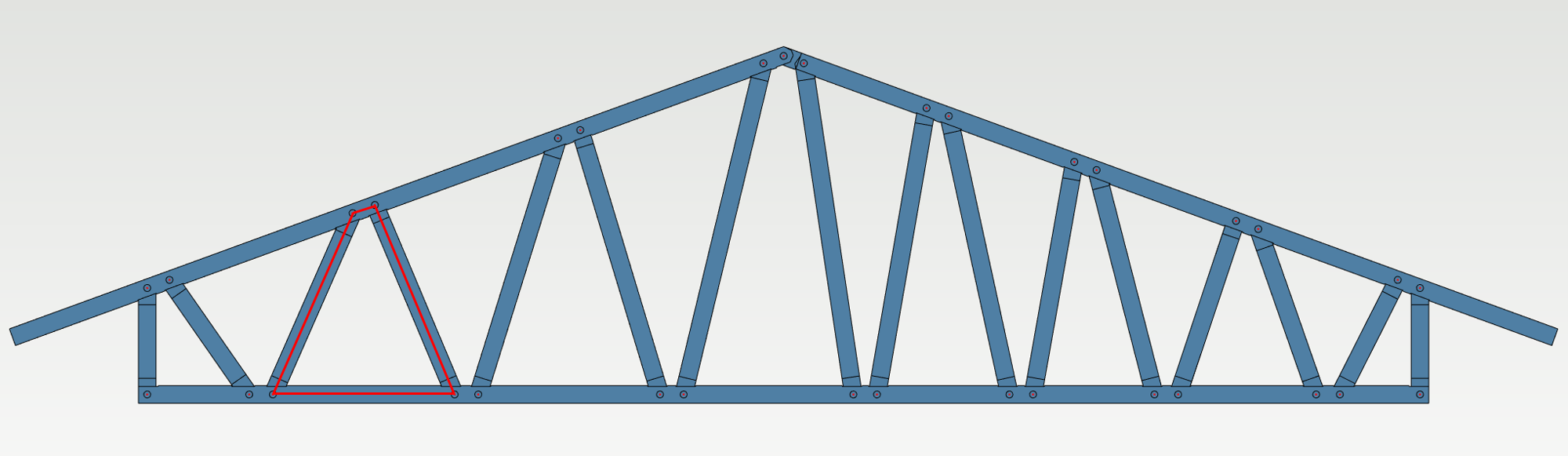

但是,如下图所示,由于轻钢连接方式的限制,桁架腹杆所围成的形状并不是严格的三角形,而是不规则四边形。如果把它们当成传统桁架计算,那么在这些节点上/下弦则不会产生弯矩,可是桁架的刚度可能会被高估。在Vertex BD的桁架力学计算中,出于计算安全考虑,腹杆围成的区域视为不规则四边形。
此信息用于提醒用户,如果不考虑节点间距,当成是传统桁架结构分析,那么上下弦不会有这样的额外弯矩,而在力学计算中现在已经不是三角形了,所以节点间存在额外弯矩。
