1.6 单个桁架分析和结构优化

综述

单个桁架计算使得用户可以单独设计其中某榀桁架。这使得设计时间大大地减少，用户可以很快地试验更改后的结构，不必每次都重新计算整个模型。这不但减少了设计优化时间，还节省了工厂的制造时间和节约用料。

“单个桁架分析”

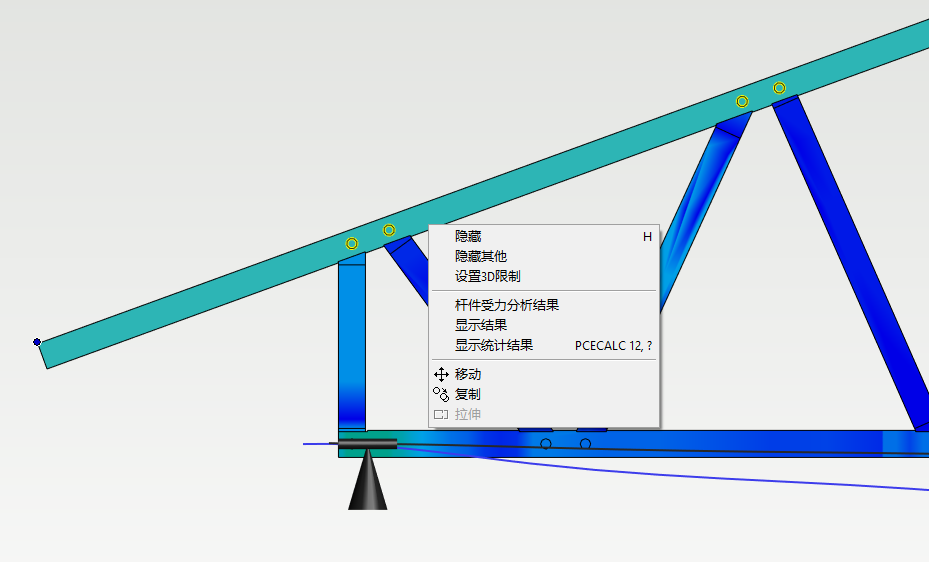

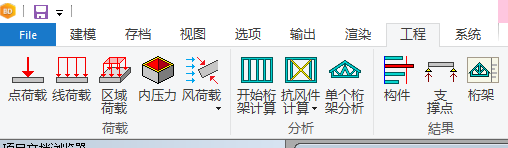

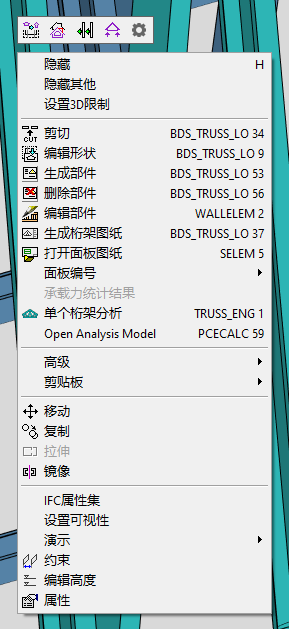

我们开发了更多的新功能和提升了用户界面，使得用户可以方便地定位和解决桁架设计中的问题。当初步“整体”工程计算完成后，一个结果窗口会弹出。所有的警告和错误信息可以被选定，引起这些警告和错误的位置则会在模型中显示出来。一个闪烁的箭头会指向这些引起错误的部件，连接或者区域。用户可以用“单个桁架分析”功能进一步调查。此功能可以在工程菜单栏中找到，或者右键点击桁架找到。

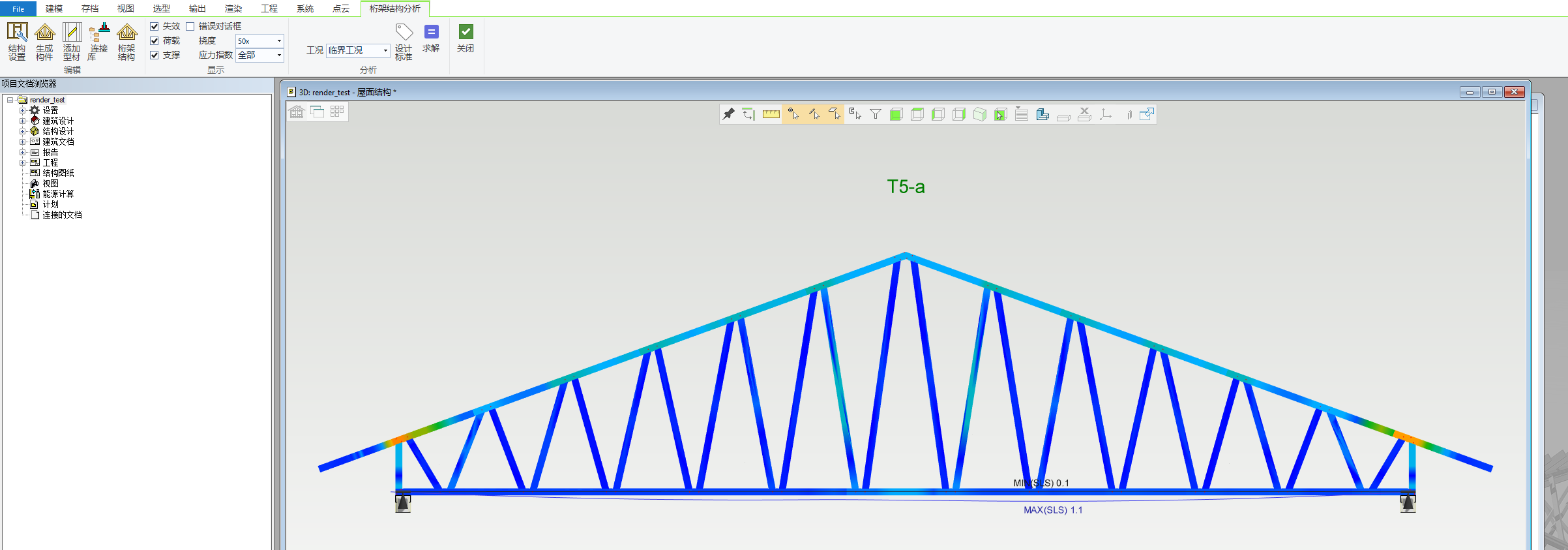

此功能会打开一个新的窗口，显示桁架上的所有荷载与支撑。窗口中也会标出失效杆件的位置以及底弦的形变值。在屏幕底部用户可以在“整体设计结果”中看到杆件和连接的最坏情况的承载百分比。

桁架中地杆件颜色可以让用户直观地看到桁架的受力分布。

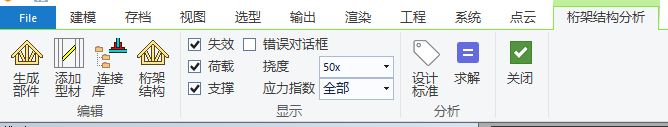

在单个桁架分析窗口，用户可以使用各种工具优化桁架的结构。例如，用户可以在桁架结构中找到抱合工具对某根部件进行加强。

更改好桁架后，只要点击求解，系统便会快速地使用先前地受力条件验算新的结构。如果结构经过修改后通过计算，关闭图标将从红色交叉变成绿色勾选。

下弦的形变值可以用来确保桁架间的形变差别不至于太大而引起天花板的问题。

桁架中的每根杆件都可以用以下工具进一步检查：

• 杆件受力分析结果
• 结果图表
• 结果统计

“单个桁架分析”直接和模型相连，所以用户可以方便地对桁架进行修改边立刻测试其受力结果。

当每榀桁架都已被优化并通过了承载力验算，用户需要进行一次整体桁架工程计算。这是为了保证用户对单榀桁架做的修改不会影响整体的屋面设计。

只要所有桁架都通过计算，下一步就可以创建工程结果图纸了。
