单个螺栓连接 (5020 Single Bolt Connection)
通过输入距离,在两根背靠背的平行杆件的腹板上添加单个螺栓连接。在不删除旧的螺杆的前提下,用户可手动多次添加多根螺栓到同样的杆件上。
通过此方式添加的螺栓孔,可输出到这两根杆件的加工文件上。(需联系Vertex BD技术支持人员确认与添加定制)

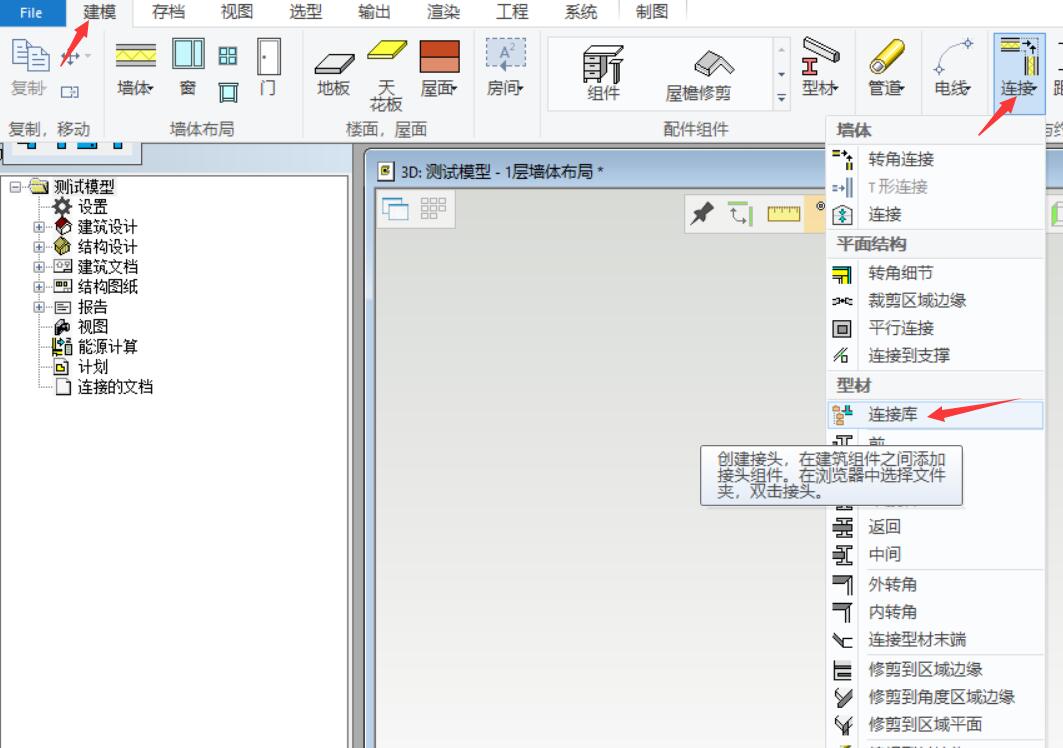

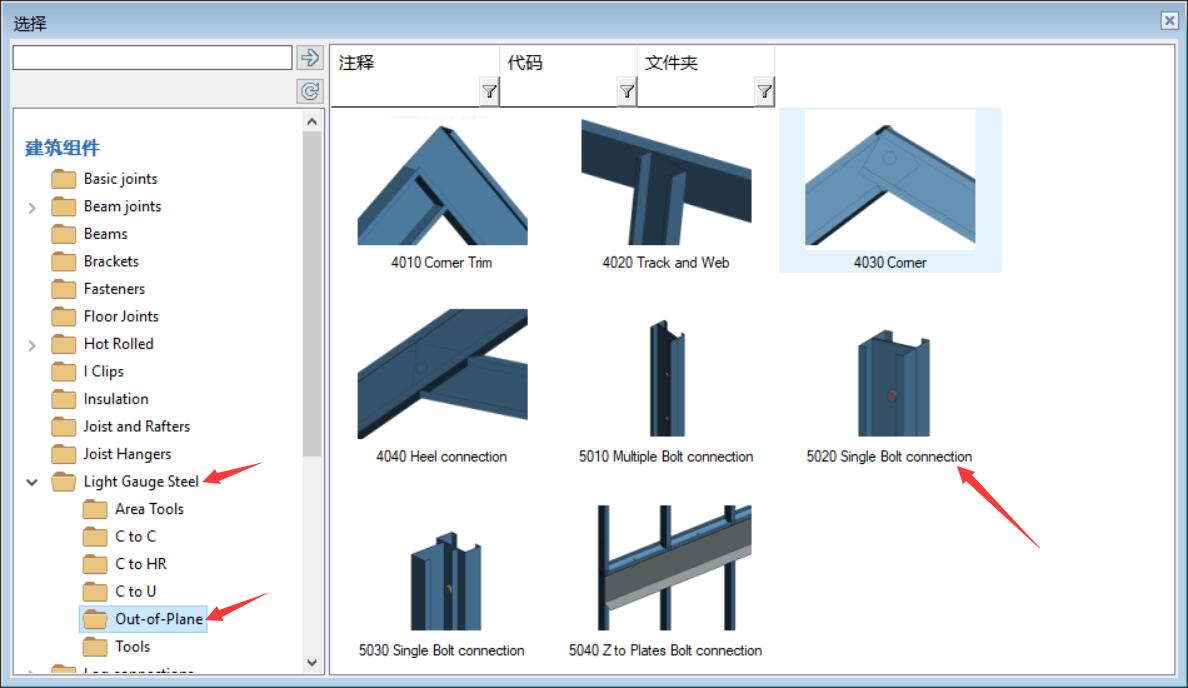

1. 点击下拉菜单内的 建模→连接→连接库→建筑组件→Light Gauge Steel→ Out-of-Plane→5020 Single Bolt Connection。
2. 按照软件提示:选择第一根杆件,接着选择第二根杆件。
3. 选择螺栓在第一根杆件的位置,鼠标右键下拉菜单选择确认。
用户可通过使用Q快捷键方式输入螺栓的位置。
4. 然后螺栓连接窗口会弹出,选择想要的螺栓类型与尺寸,点击 OK。

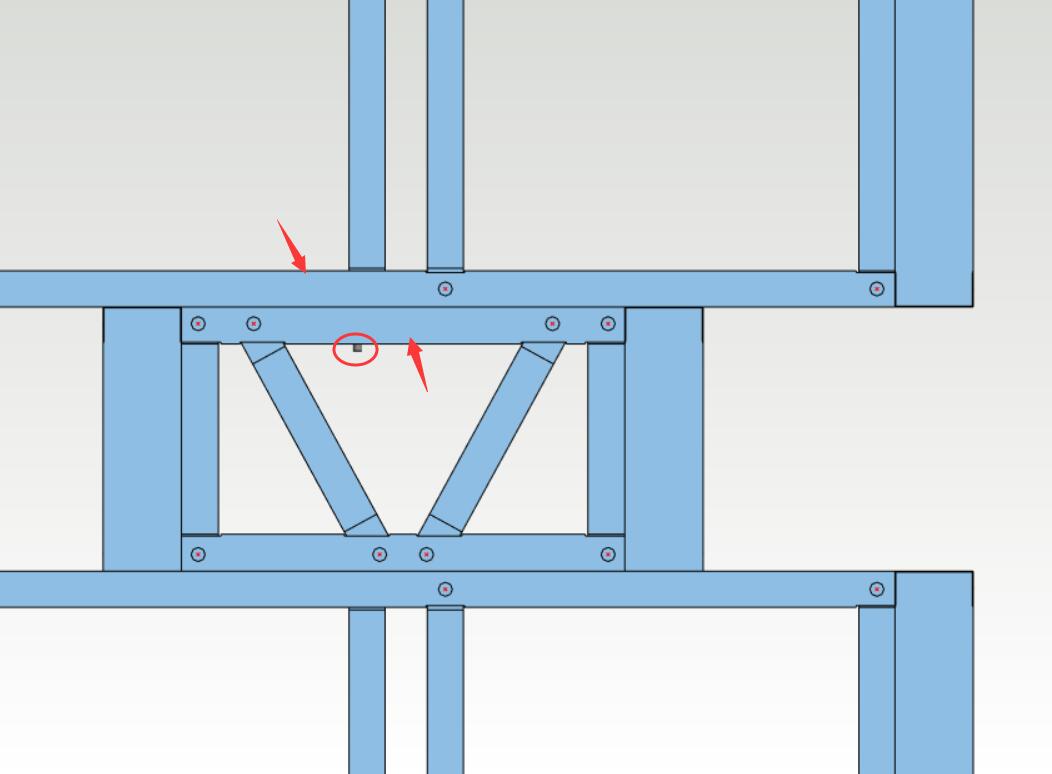

5. 单根螺栓成功被添加到两根背靠背杆件的腹板之间。在不删除旧的螺杆的前提下,用户可手动多次添加多根螺栓到同样的杆件上。
