检验距离功能
下图为在2D界面下与3D模型界面下的坐标输入窗口。
和之前的版本比起来,本新版本的坐标输入窗口变的更小了。
- 输入的坐标是与上一个点有关联的。
- 输入的坐标是全局坐标系。
- 选择参考点

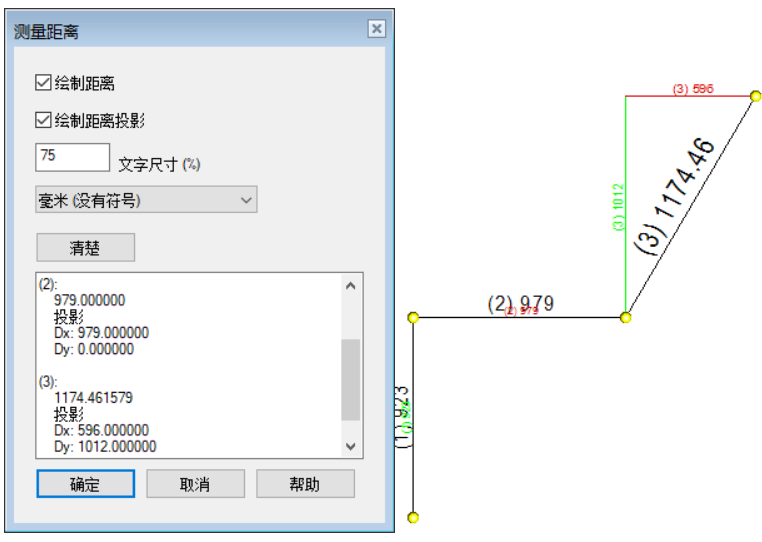

在图纸模型上显示检验距离的数据
在新版本内,检验距离的结果数据除了能显示在检验距离对话框内,也同时能显示在图纸与模型内。所检验的距离的末端会以黄色圆点显示,让用户更容易读取检验的目标与数据。
用户可以通过勾选检验距离对话框内的参数来控制结果数据在图纸或模型内的可视性。
用户也可以控制检验结果数据的文本字体的大小。

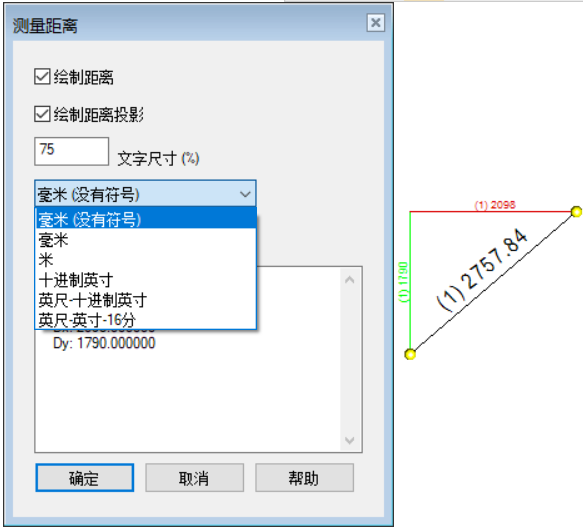

同时检验多段距离与更改检验数据的单位
在新版本内,用户能一次性的选择多个点来检验多段距离。显示的检验结果数据也支持多种单位包括毫米、分米、公尺、英寸与英尺。
