折线线段添加型材

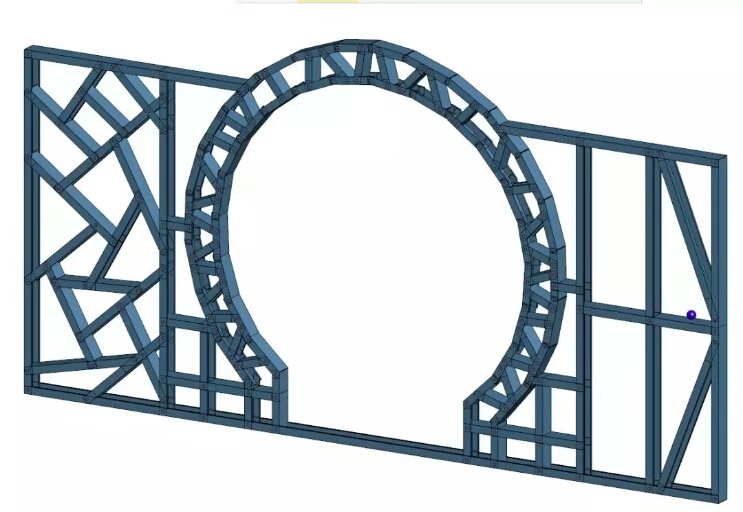

折线型材添加工具可以按照用户绘制的折线线段添加型材,特别适合用来绘制与生成接近弧形的龙骨,如下图所示:

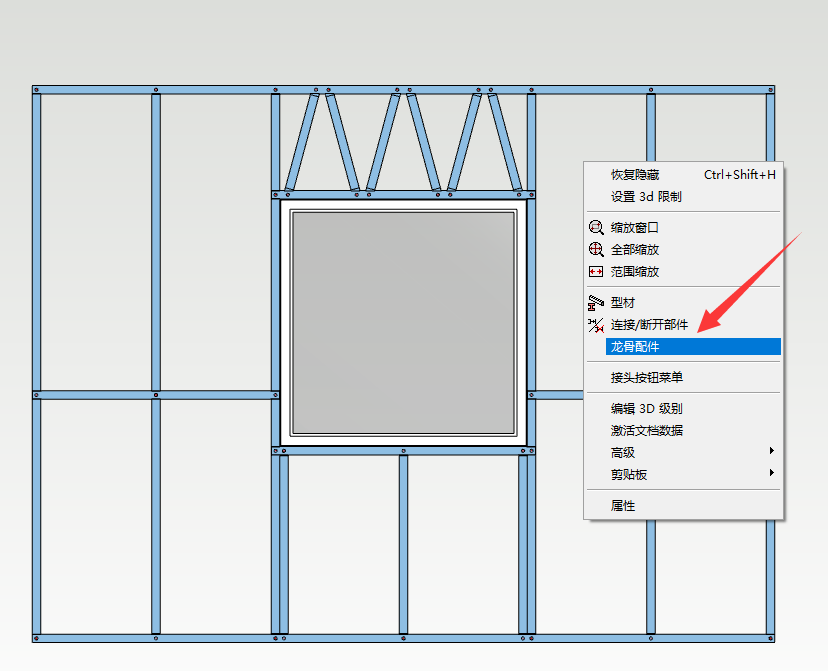

1. 选中一块墙体面板,点击鼠标右键,或从上方的菜单中选择“编辑部件”。从鼠标右键菜单或上方的菜单中选择“龙骨配件”。

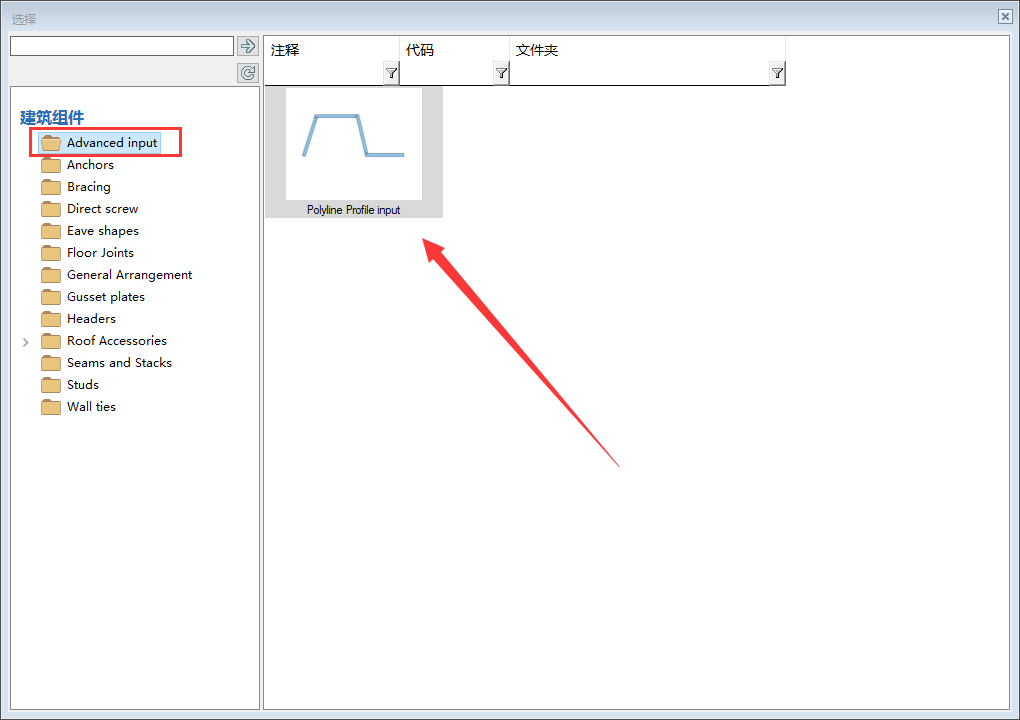

2. 从左边的目录树中选择“Advanced Input”,然后从右边的浏览器里双击选中“Polyline Profile Input”
3. 按照提示,点击墙体面板上的任意杆件以选中要操作的面板。在弹出的对话框中,用户可以选择:
*使用面板中的龙骨截面或自选龙骨截面
*龙骨的放置位置(绝大多数情况下选择“中间”)
*是否需要自动添加连接
*选择结束后,点击“ok”。

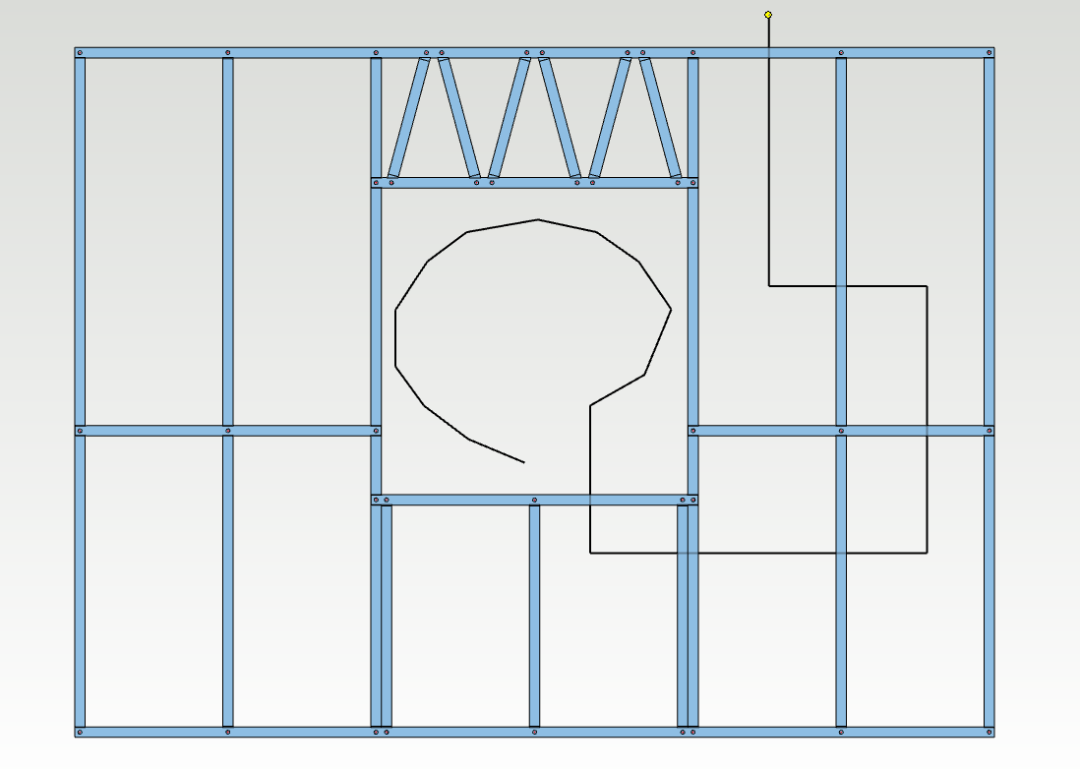

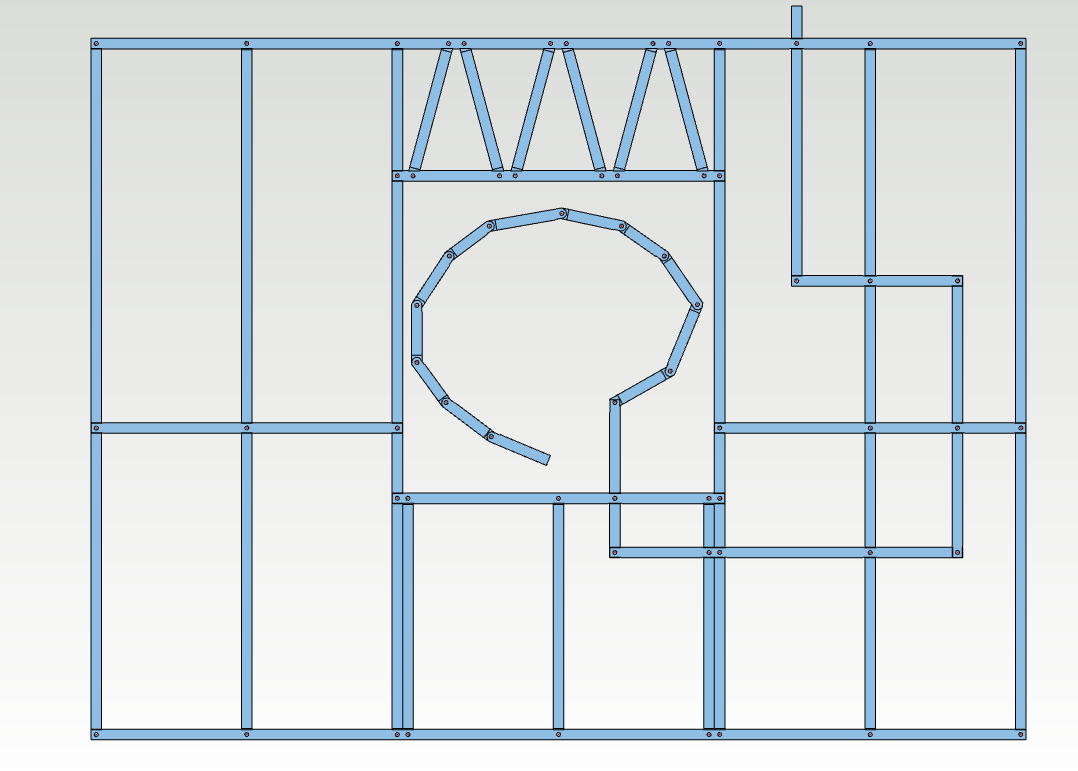

4. 按照设计绘制折线,之后点击确定,Vertex BD就会根据设计师绘制的折线自动添加龙骨。如果用户在上一步中勾选了“添加连接”,Vertex BD则会自动为这些龙骨添加连接。
使用这个功能的时候需要注意以下几点:
所添加的龙骨会自动被归为所选中的龙骨面板。
只能在所选中的墙体龙骨面板的所在平面内添加龙骨。
新添加的龙骨之间只会在端点处有连接,如果绘制的折线有交叉,软件不会在龙骨交叉的位置自动添加连接。此处连接需手动添加。
添加时型材时,可以从型材库中选择任意截面的型材,包括重钢。但软件只会为C型轻钢自动添加连接。
