创建天窗（老虎窗）

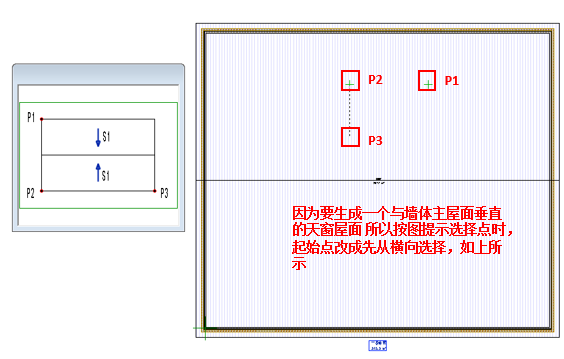

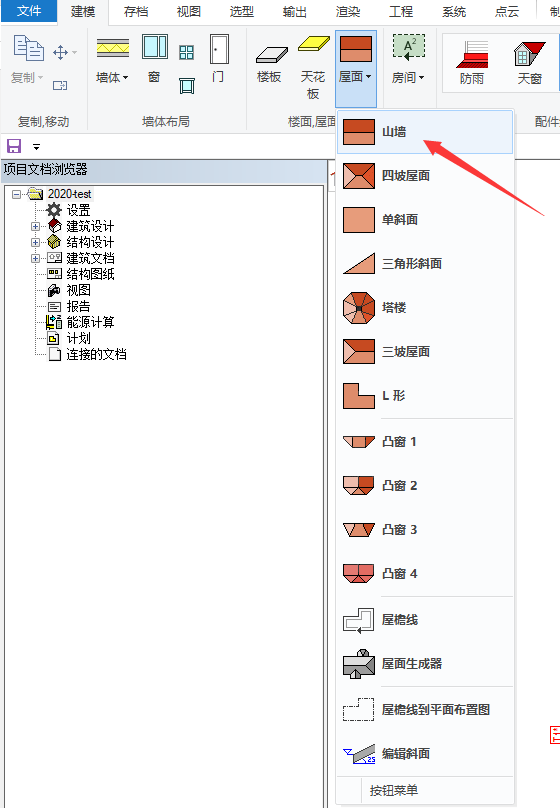

1. 在主屋面上生成天窗屋面：点击下拉菜单 建模→屋面→山墙→按软件提示，选择三个点。

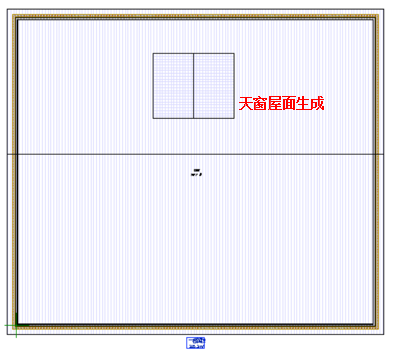

2. 天窗屋面生成。

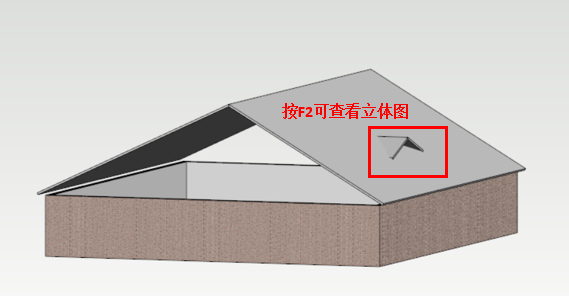

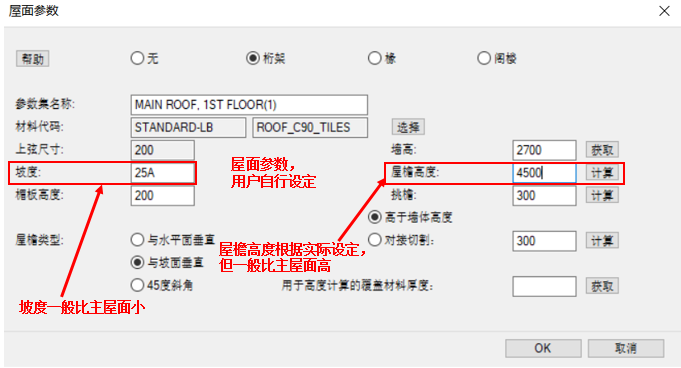

3. 屋面参数对话框弹出，用户自行设定参数。

4. 从布局图切换到3D模型查看天窗。

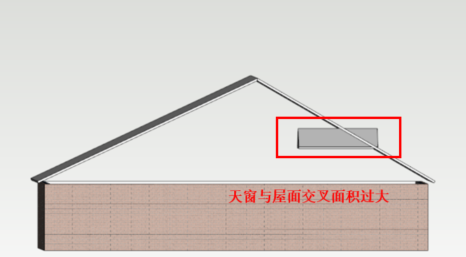

5. 生成的天窗屋面，可以移动改变位置。如果与主屋面交叉面积过大，可选择天窗屋面→右键→移动→注意不要移到墙体屋面。

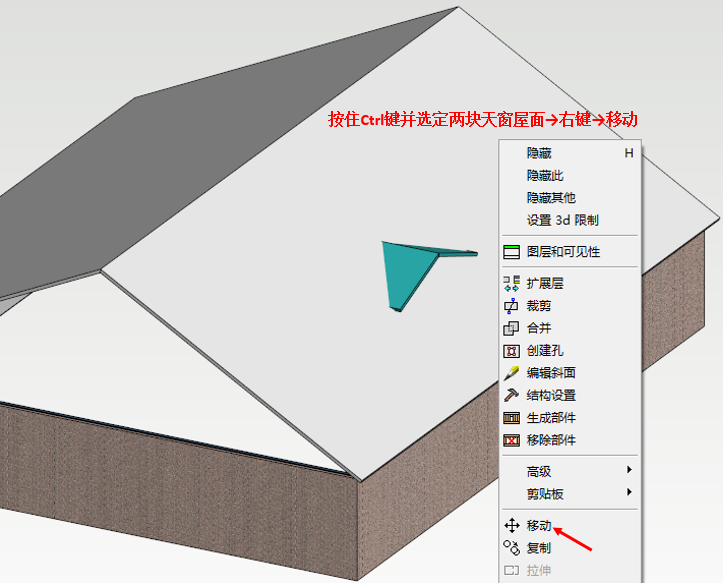

6.移动天窗：按住Ctrl键并选定两块天窗屋面→鼠标右键→下拉菜单选择移动

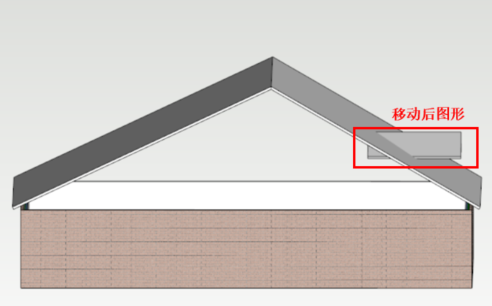

7. 移动后的天窗位置。

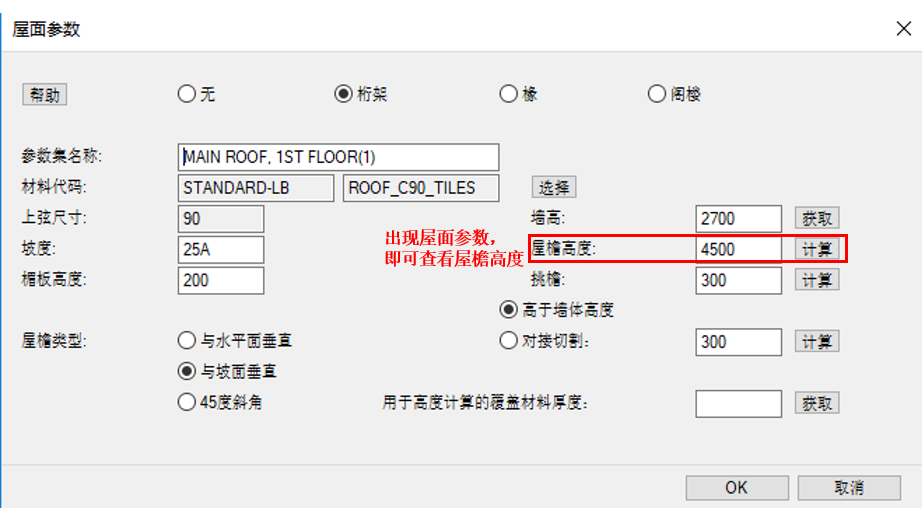

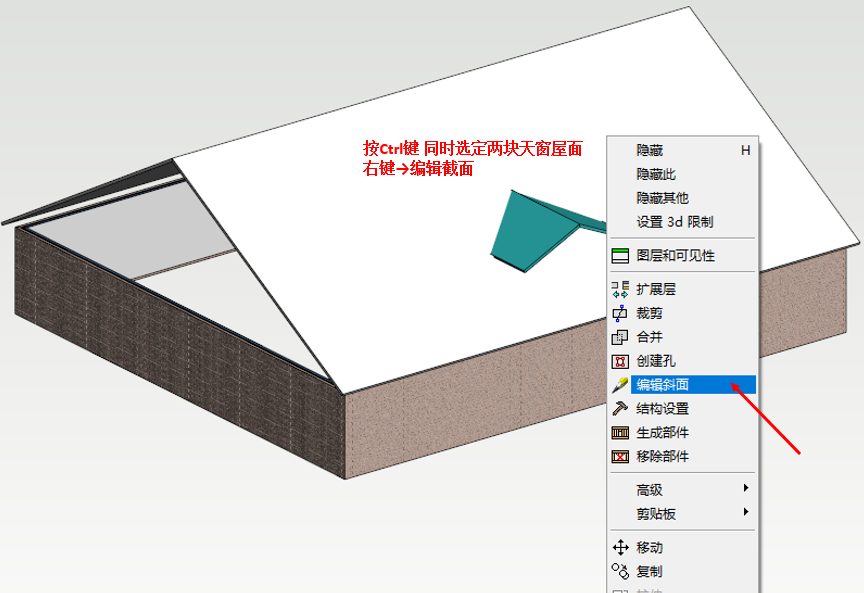

8. 查看天窗屋檐高度：选择天窗屋面→鼠标右键→编辑斜面→屋面参数 对话框弹出。

9. 屋面参数 对话框弹出。

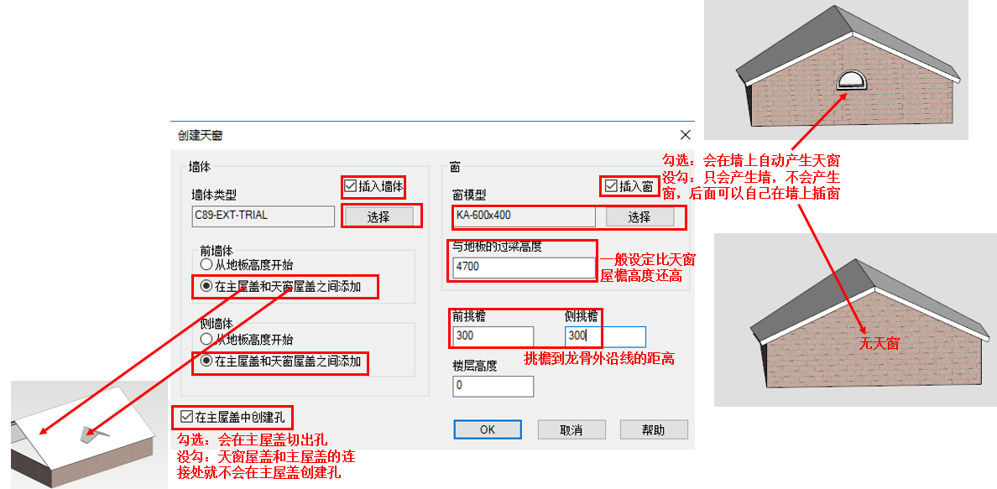

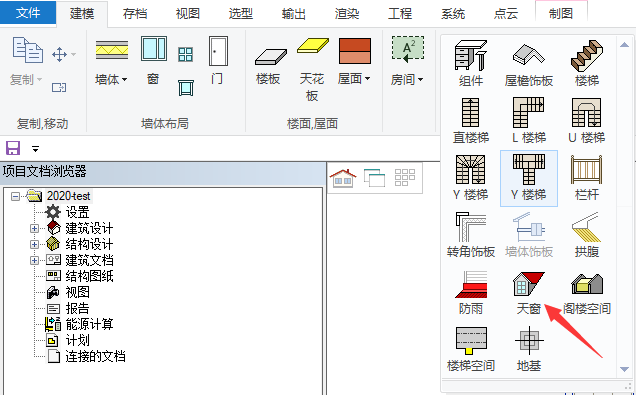

10. 设置天窗参数：点击下拉菜单 建模→配件组件→天窗→创建天窗参数对话框→定义天窗参数。

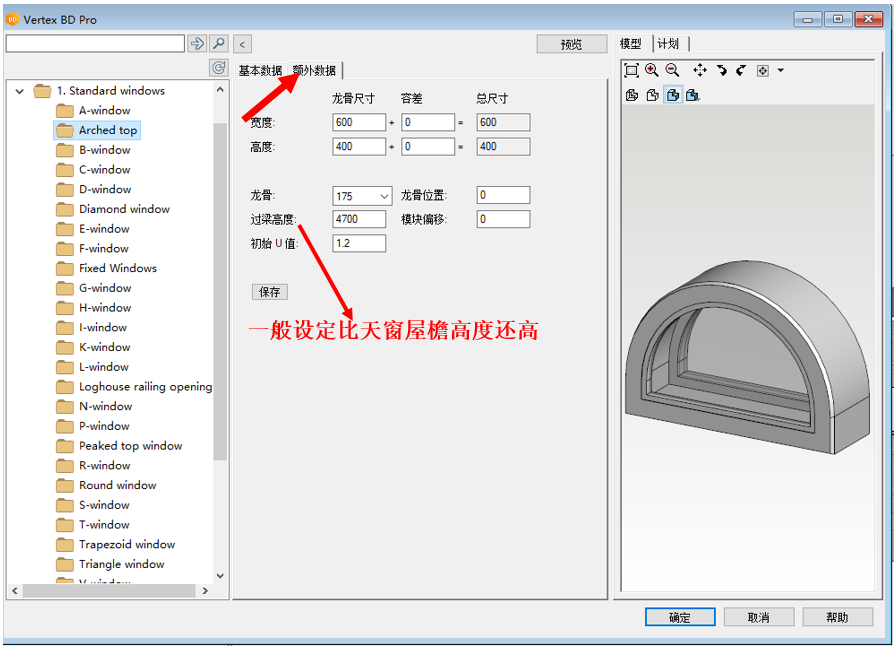

11. 定义创建天窗对话框的参数。

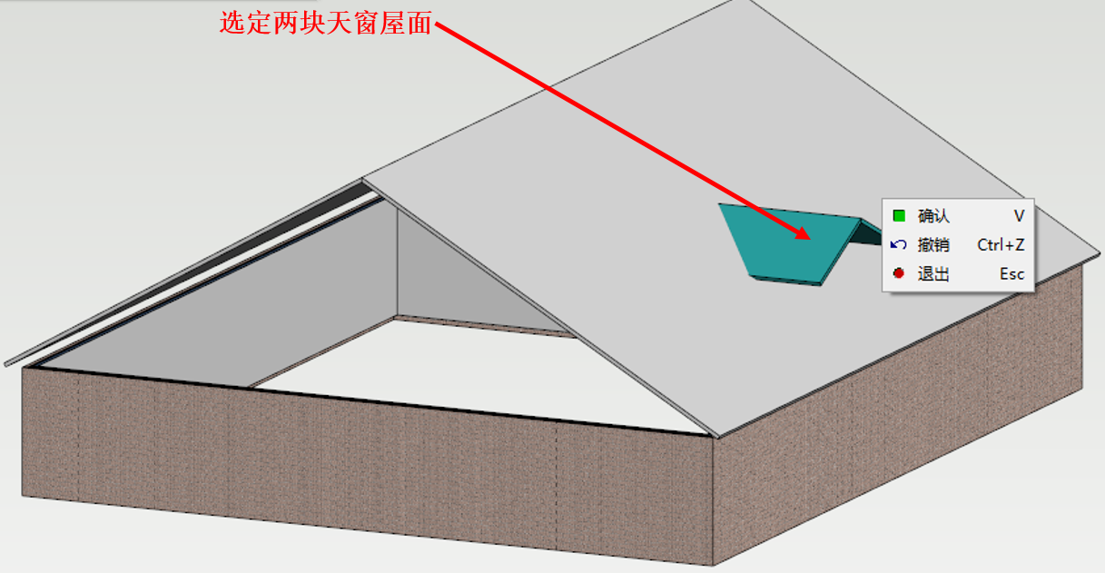

12. 生成天窗：设定好创建天窗对话框参数后，按照软件提示依次选择 天窗屋盖→鼠标右键确认。

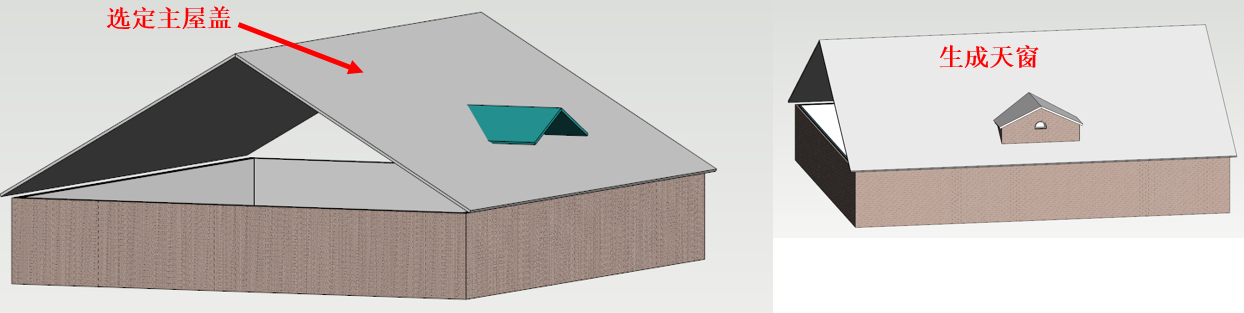

13.按照软件提示：选择主屋盖→即可自动生成天窗。

14. 鼠标右键下拉选项点击 确认 来选择下一个插入天窗。

15. 如已完成插入该天窗，按键盘ESC键或鼠标右键下拉选项点击 退出 即可退出添加天窗的功能。

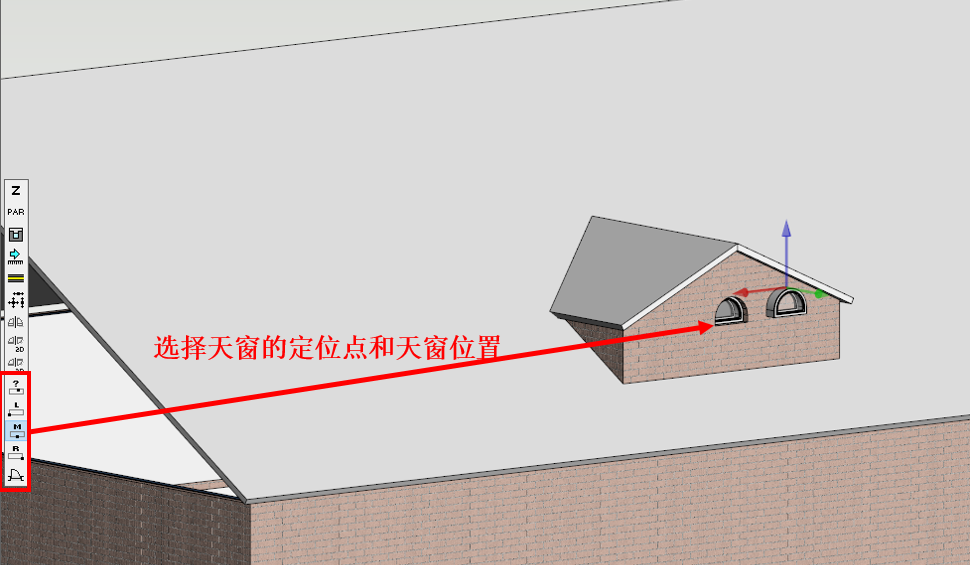

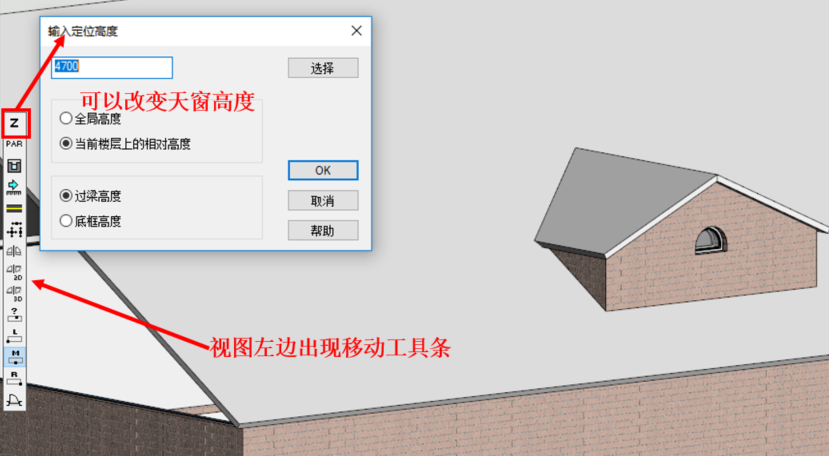

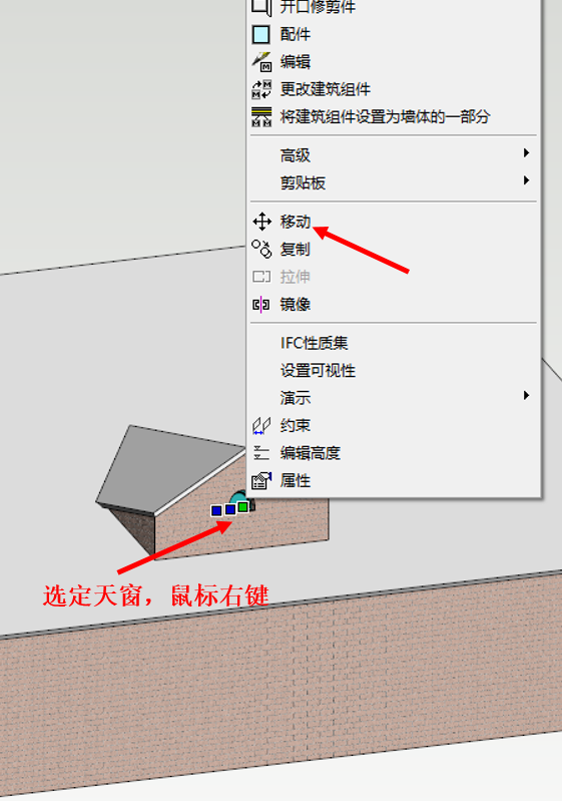

16. 移动天窗位置：天窗生成后，如想移动天窗位置（改变天窗高度和水平位置），可选择天窗→鼠标右键→下拉菜单→移动。

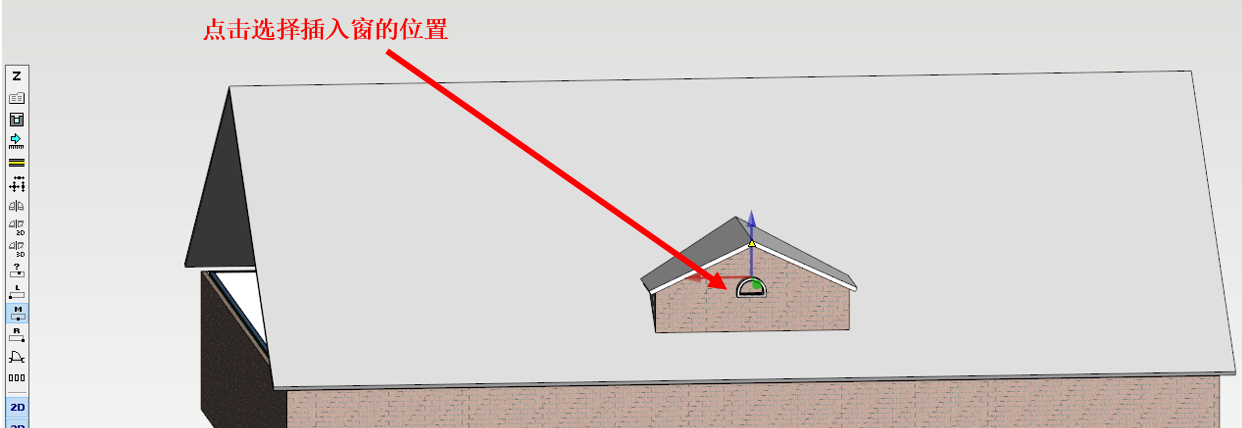

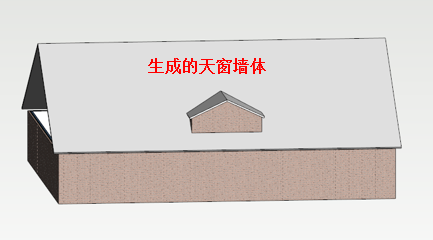

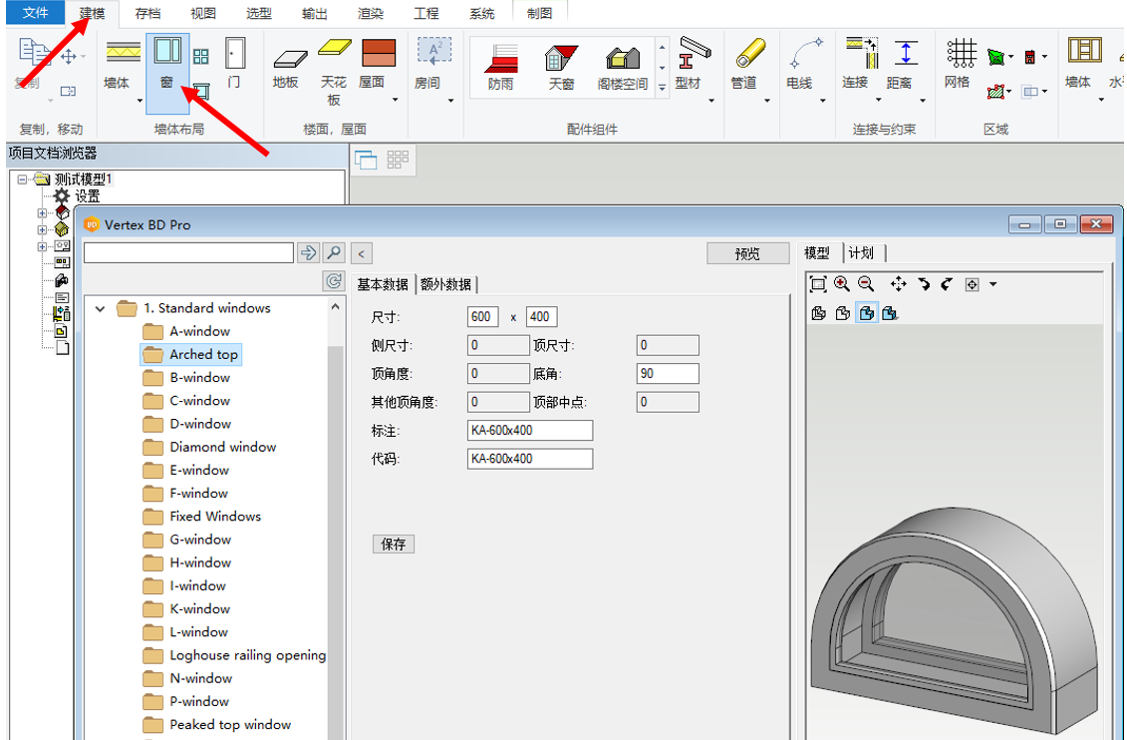

17. 生成天窗墙体后，如用户不想通过建模→配件组件→天窗→创建天窗这步骤插入窗或者没有勾选插入窗。用户可通过建模→墙体布局→窗→插入窗这步骤，在墙上插入天窗。
