在桁架的上弦添加侧面挑檐杆件(短椽子)(Truss overhang)

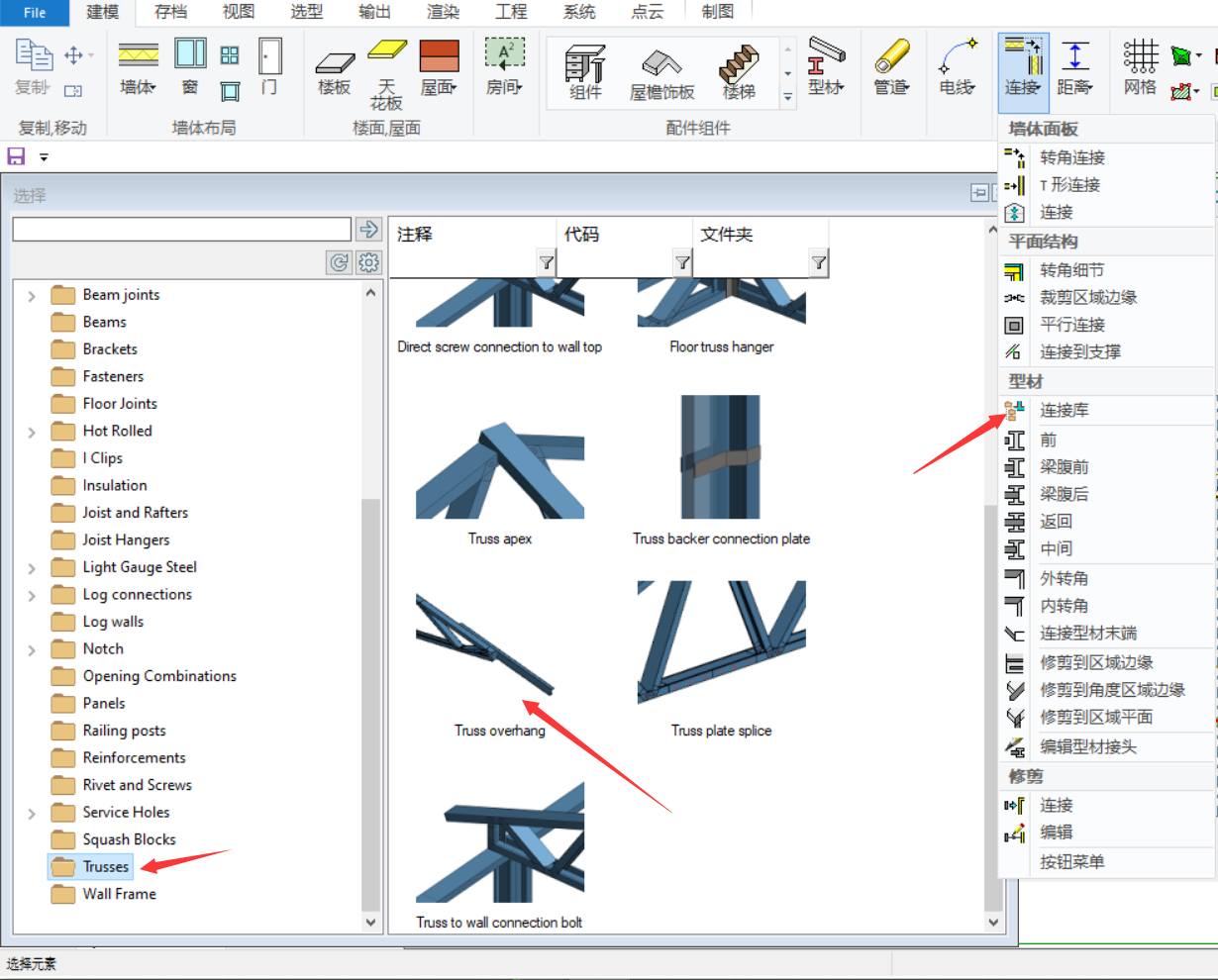

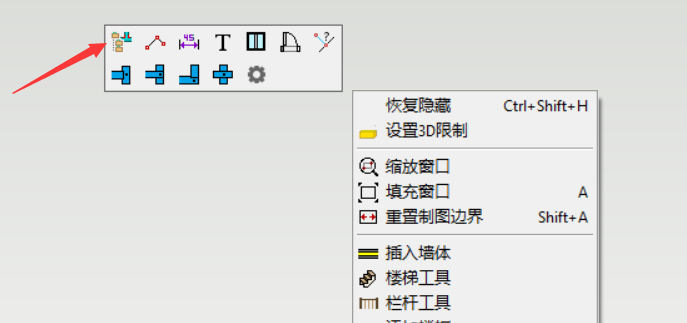

1. 点击下拉菜单内的 建模→连接连接库→建筑组件→Trusses→ Truss overhang。(或者可以直接右键空白处,选择连接库)

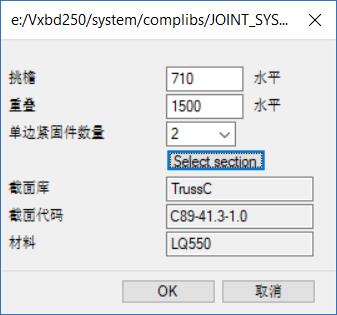

2. 添加侧面挑檐杆件对话框弹出。用户可根据设计需求输入挑檐长度,与上弦重叠的长度。


3. 点击Select section 可选择侧面挑檐杆件的截面库,截面代码与材料牌号。




4. 按照软件提示选择需要添加侧面挑檐杆件的桁架上弦末端。鼠标右键选择确认。

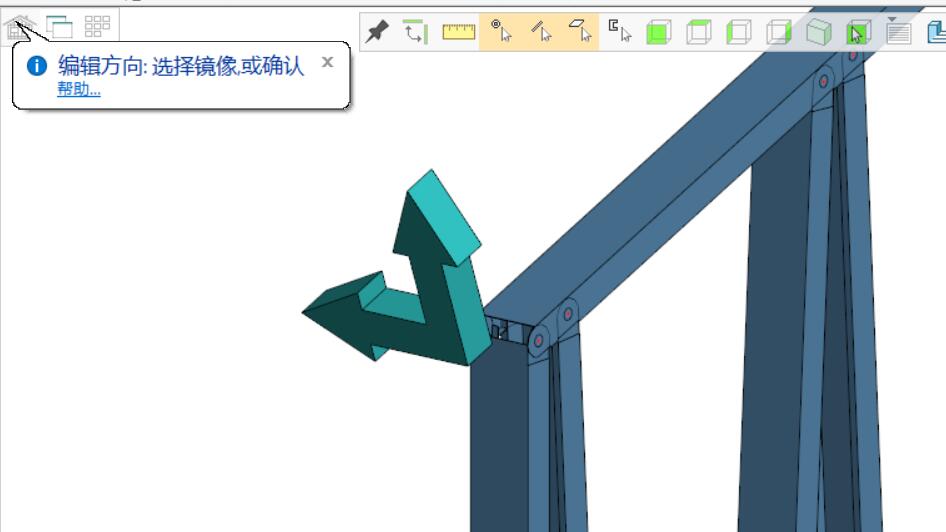

5. 按照软件提示点击箭头来决定侧面挑檐杆件的位置。鼠标右键选择确认。

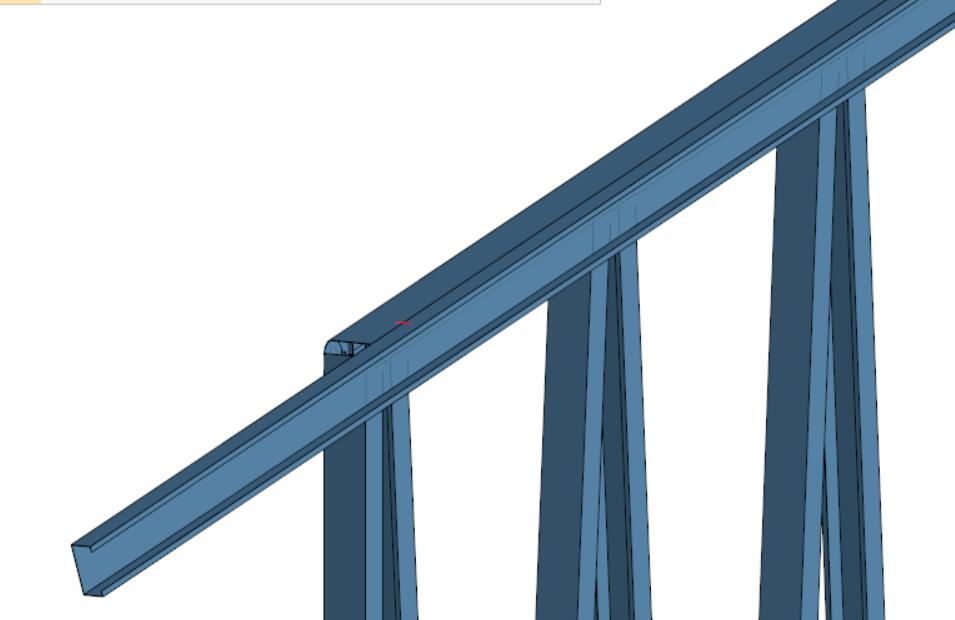

6. 添加侧面挑檐杆件完成。
