创建轻钢龙骨楼梯
使用既定模板生成常用楼梯类型

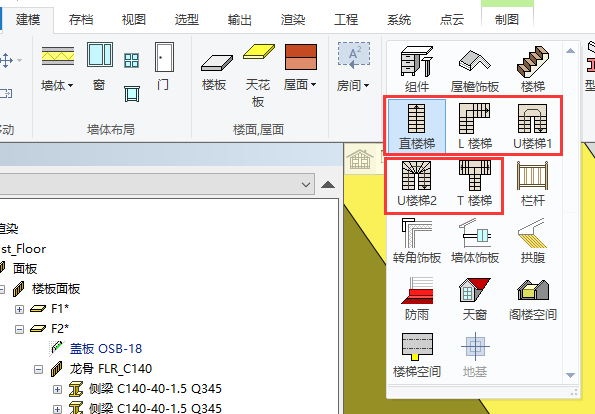

1. 点击下拉菜单内的 建模→配件组件,可找到与添加常见的轻钢龙骨楼梯如直楼梯、直楼梯、U型楼梯、、带平台U型楼梯 与 Y型楼梯。您可以按照实际尺寸要求设定楼梯的结构和尺寸。

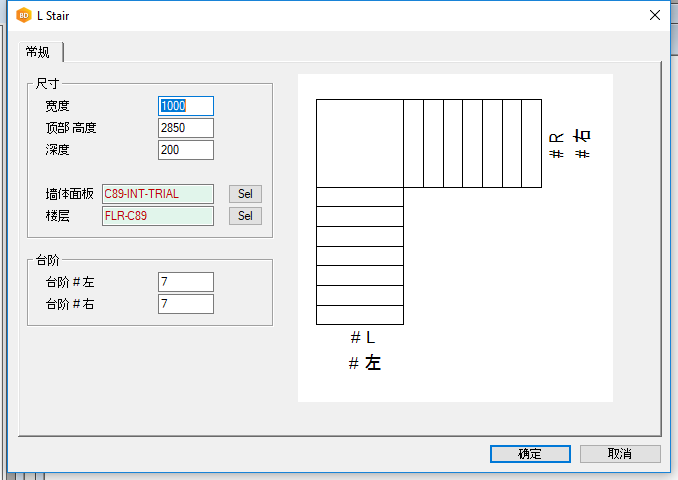

L型楼梯
L型楼梯常用于连接角落中成90度的开口。用户可以输入台阶宽度和深度以及两段台阶数量,系统会根据楼层高度自动计算出楼梯两段楼梯的长度。

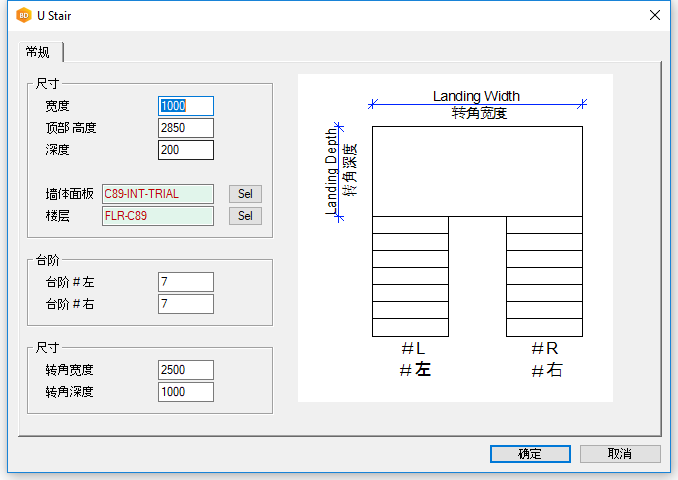

U型楼梯
这种楼梯适合旋转180度的楼梯开口。其定义方式类似于L型楼梯,另外用户还可以定义转角的宽度和深度,确定楼梯最终形状。

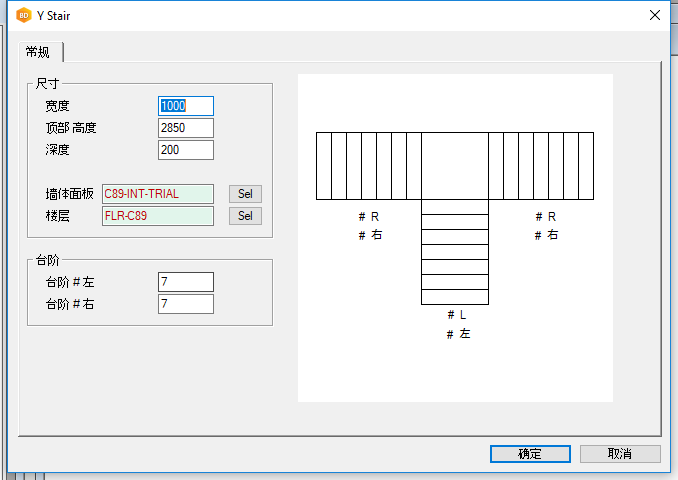

Y型楼梯
这种楼梯常用在一对二的开口方式中。台阶的宽度和深度由左右台阶宽度决定。

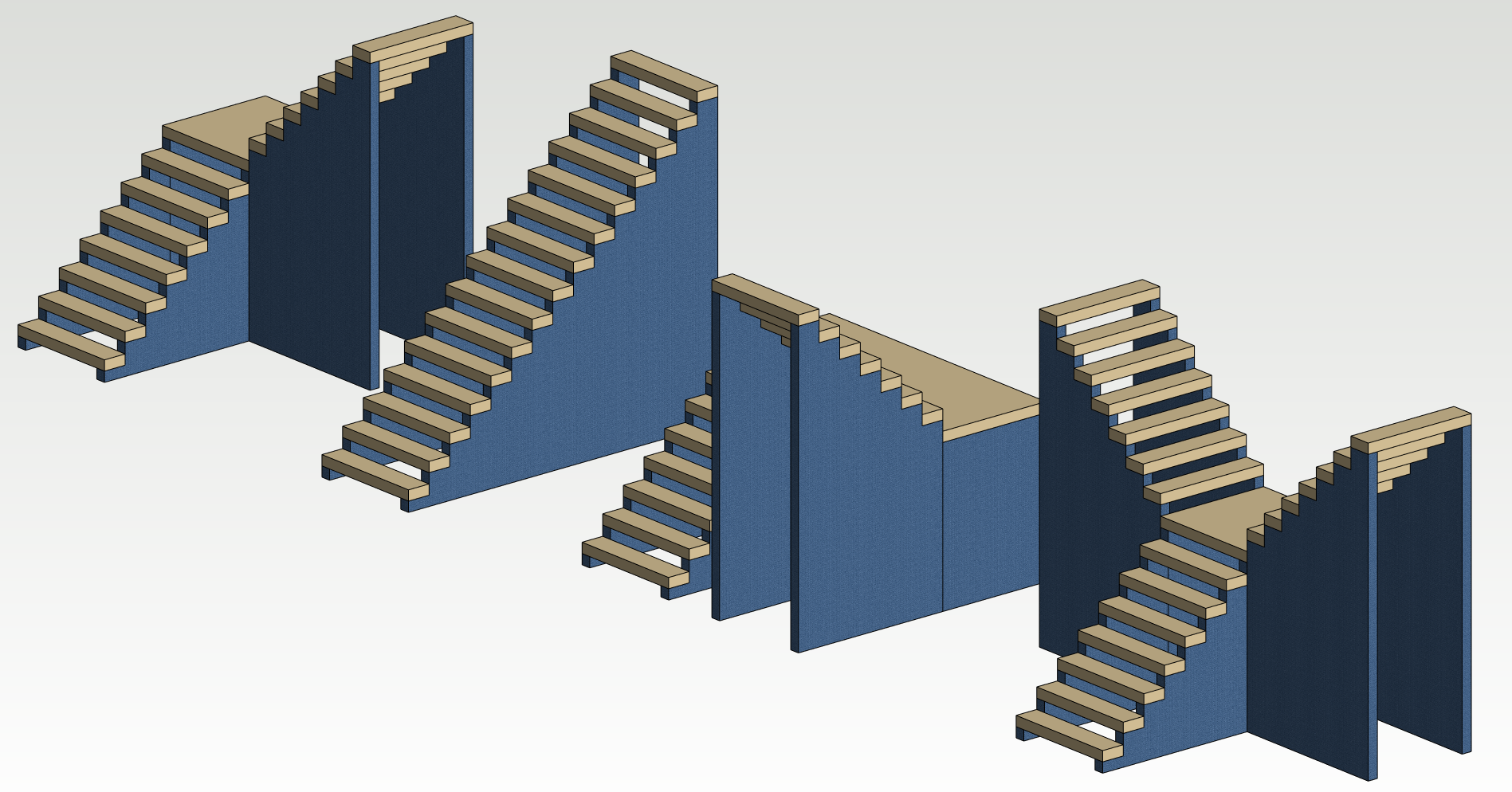

用户可以根据实际需求定义楼梯墙体面板以及楼面类型
现在墙体面板会按照楼梯类型自动进行分割,和过去相比,这种分割方式更加简洁统一,在保证结构合理的同时又减少了墙体面板的数量。

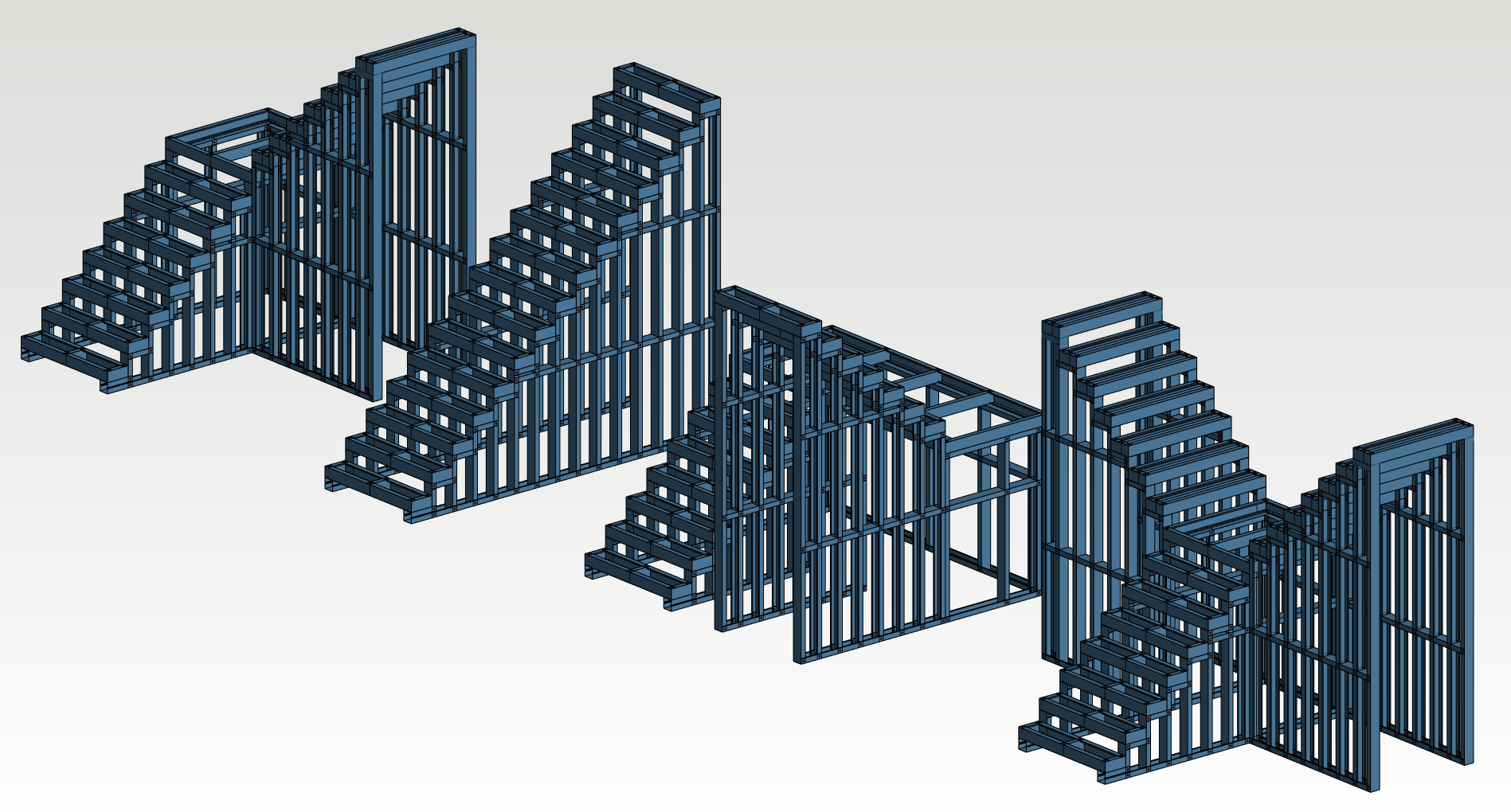

使用龙骨工具生成楼梯龙骨
用户可以使用墙体面板龙骨工具微调楼梯龙骨的布置,例如您可以根据结构需要选择布置横撑的形式以及间隔。和过去相比,现在的龙骨布置更加合理省料。当然,如果用户对楼梯龙骨布置有自己的想法,也可以在编辑部件中对墙体面板自行调整,例如添加斜撑等。
