管理面板编号:相同的面板编号一致,只生成一张图纸
管理面板编号
现在用户可以根据楼层或者项目设定不同的面板编号系统。
按楼层编号意味着只有该楼层中同样的面板,编号一致,
按项目编号则说明只要是一样的面板,编号都会一致。
对于墙体面板是默认根据项目编号,而对于桁架和梁部件则是默认根据楼层编号。
在2019版本中,当面板或者桁架生成后,它们的编号也会一并生成。

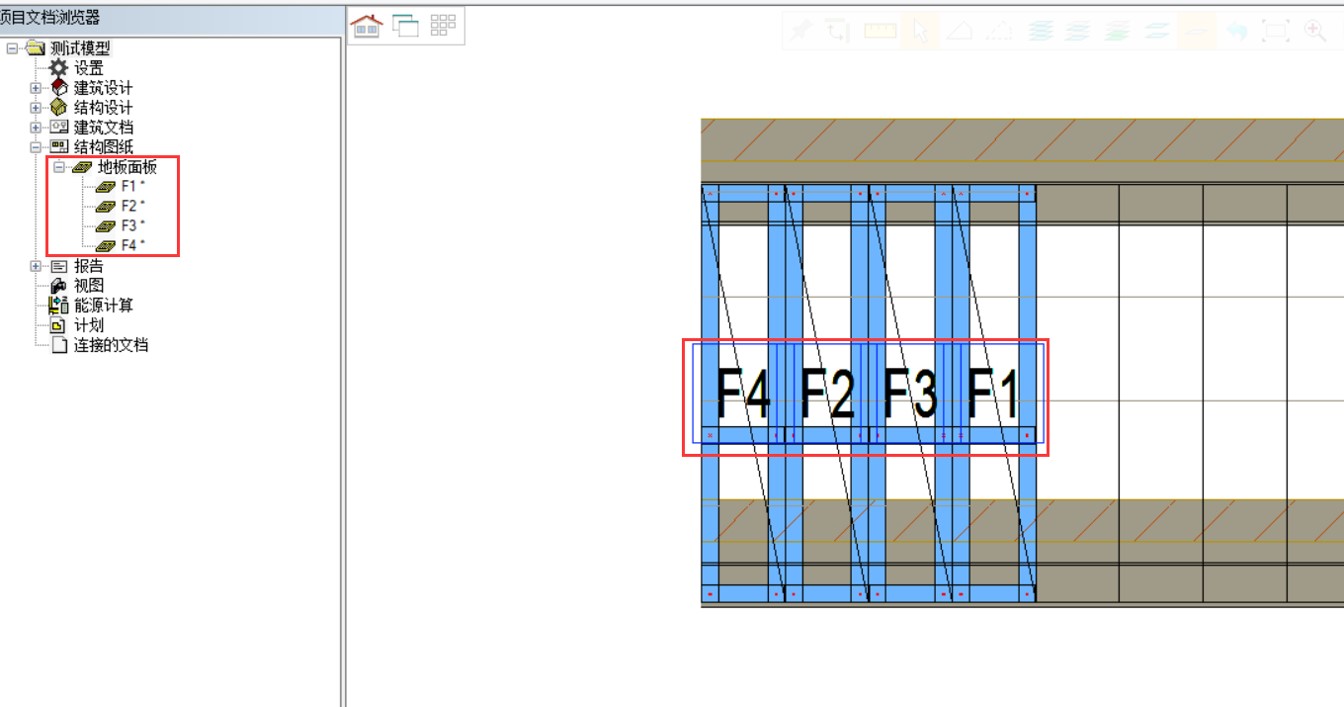

1. 以下是一个楼梯踏步地板的案例。生成的四片踏步面板龙骨都有着一致的属性与尺寸,然而却有四个不同的面板编号与四张的面板图纸。

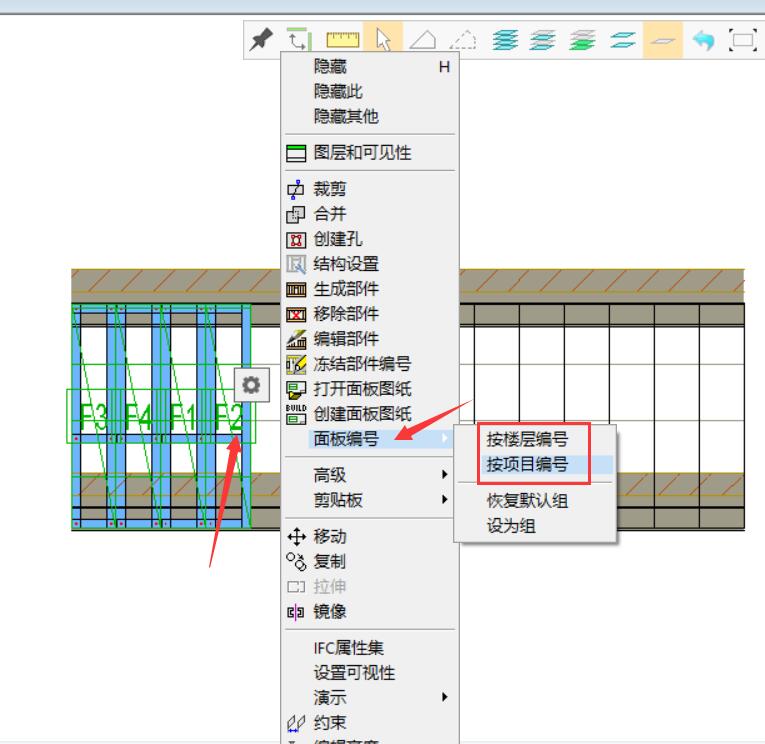

2. 选择想要进行面板编号管理的面板,鼠标右键,下拉菜单内根据用户的设计要求选择按楼层编号或按项目编号。
按楼层编号意味着只有该楼层中同样的面板编号一致,
按项目编号则说明只要是一样的面板编号都会一致。

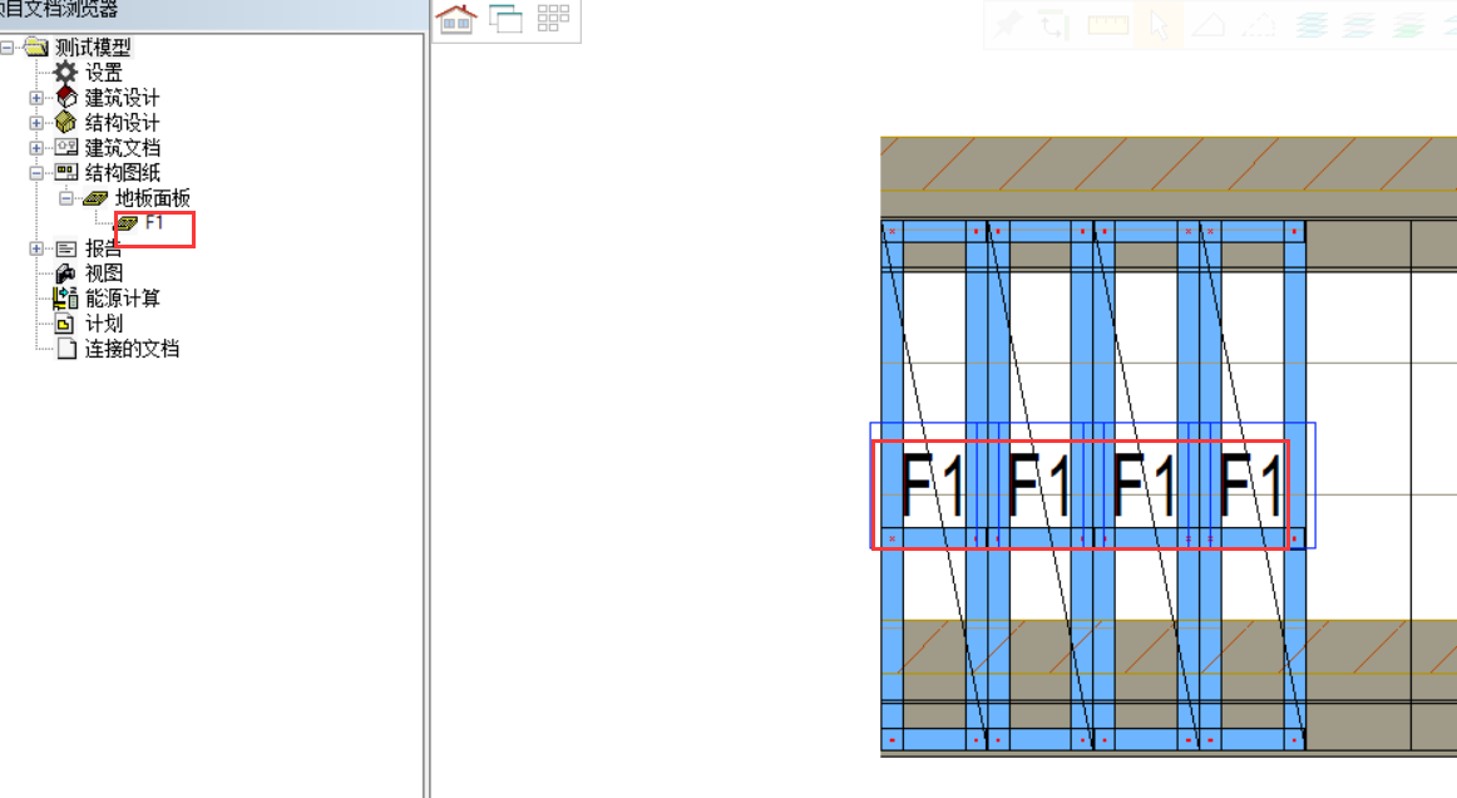

3. 用户可看到,四个不同面板编号的面板,因为拥有着相同的属性,经过这个面板管理步骤现在面板编号一致化了,也只需要一张面板图纸。
