8.1.6 调整尺寸标注的间距与自动对齐

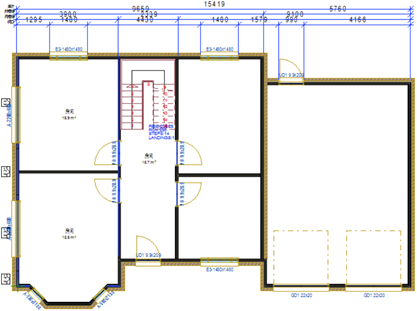

- 更改文本高度后,尺寸标注文本变大了,部分尺寸标注文本重叠需调整间距,如上图所示。

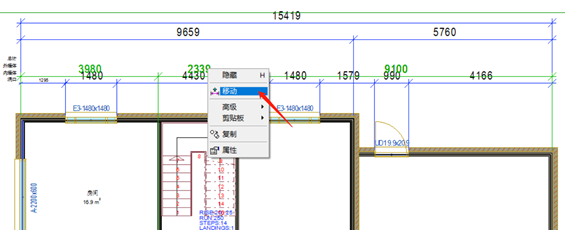

2. 用户可用鼠标+键盘CTRL键多选尺寸标注,被选中的尺寸标注转为绿色,鼠标右键,选择移动,如上图所示。
3. 移动光标与被选尺寸标注到您想放置尺寸标注的位置,敲击鼠标左键,如下图所示。

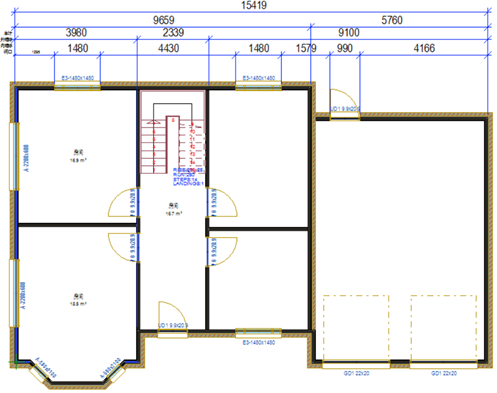

4. 调整好间距的尺寸标注如下图。

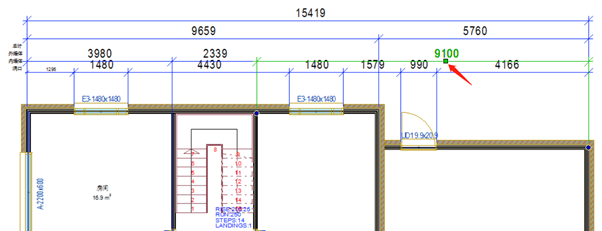

5. 用户可使用另外一个方式来调整尺寸标注的间距:选中其中一个要被调整的尺寸标注,尺寸标注转为绿色,点击绿色方块,然后移动光标到您想放置尺寸标注的位置,敲击鼠标左键,如下图。

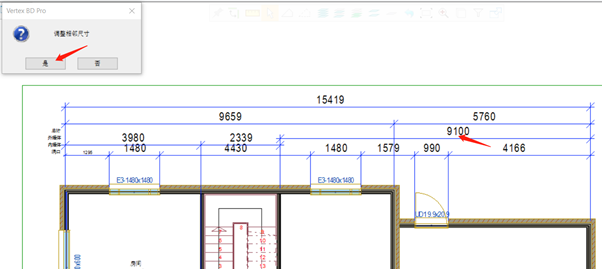

6. 调整相邻尺寸窗口弹出,点击是。

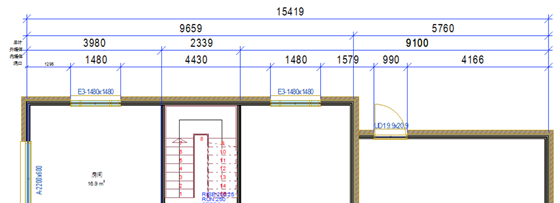

7. 相邻尺寸标注被调整至与被移动尺寸标注同一水平上,如下图所示。
