8.1.1 自动尺寸标注

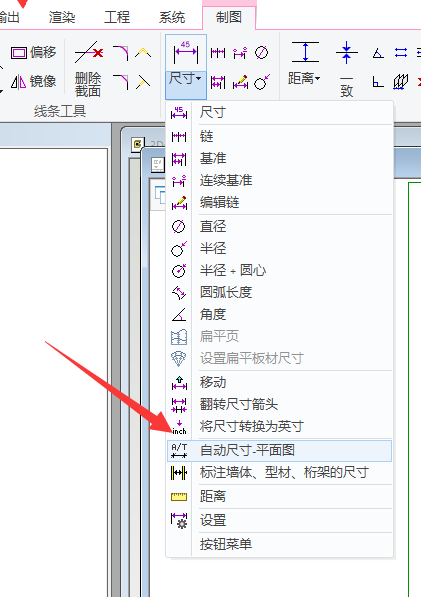

- 点击下拉菜单内的制图→尺寸→自动尺寸-平面图。

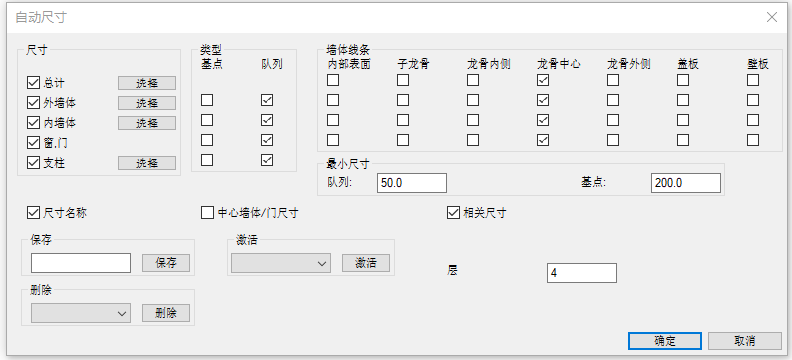

- 自动尺寸对话框被打开,如下图所示,对于内外墙体尺寸标注,用户可选龙骨内侧,龙骨中心,龙骨内侧等等。勾选龙骨中心,点击确定。

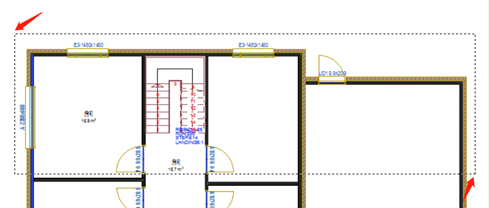

3. 按照软件提示:自动尺寸:选择元素。用户可使用窗口选择的方法,如下图所示。

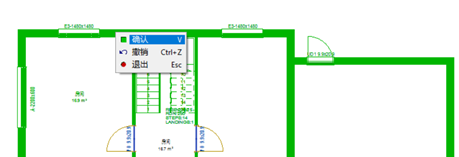

4. 所选择的元素会变成绿色,如下图所示,鼠标右键下拉菜单内选择确认。

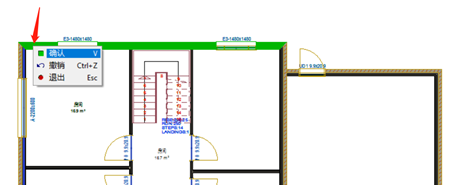

5. 按照软件提示:尺寸起点:选择墙体末端,如下图所示。此提示需要用户决定尺寸注释类型(总计,外墙体,内墙体和洞口)的位置(左上角或右上角)。选择外墙体的左上角,如下图所示,鼠标右键下拉菜单内选择确认。

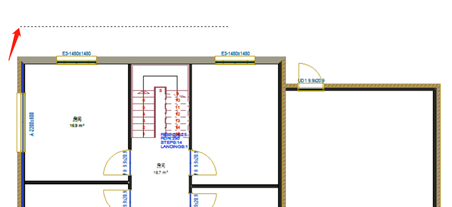

6. 按照软件提示:尺寸线条位置:选择点。在您想放置尺寸标注的位置,敲击鼠标左键,如下图所示。

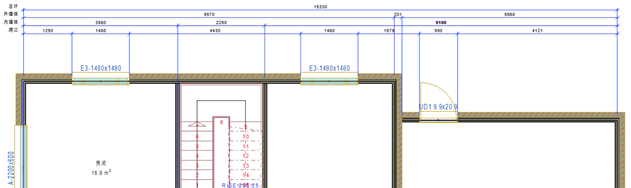

7. 自动尺寸的结果如下图所示,注意尺寸名称处于左上角,与之前的墙体末端选择动作对应。
