8.1.4 更改延长线
- 下图显示垂直尺寸标注链的延长线延伸到布局图内,用户可更改延长线的长度。

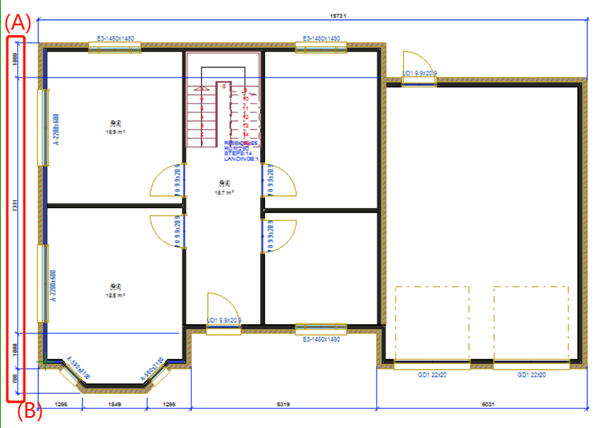

- 使用光标点击从(A)点到(B)点来选择尺寸标注链,如下图所示。

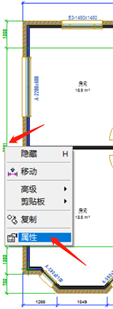

3. 鼠标右键,从下拉菜单内选属性,属性对话框被打开。
4. 在属性对话框内,点击尺寸标签页。延长线下的开始与结束,在这里用户可选择延长线的长短,在这案例内我们选择2:短。

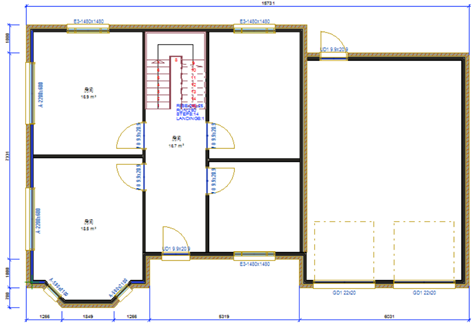

5. 点击确定键。垂直尺寸标注的延长线被更改了,不再延伸到布局图内,如下图所示。
3. 鼠标右键,从下拉菜单内选属性,属性对话框被打开。
4. 在属性对话框内,点击尺寸标签页。延长线下的开始与结束,在这里用户可选择延长线的长短,在这案例内我们选择2:短。
5. 点击确定键。垂直尺寸标注的延长线被更改了,不再延伸到布局图内,如下图所示。
