8.1.2 手动尺寸标注
手动尺寸标注:单一尺寸标注
- 点击下拉菜单内的制图→尺寸→尺寸,如下图。

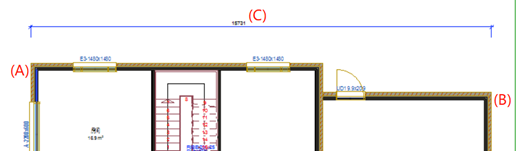

2. 选择尺寸标注起点(A)。
3. 选择尺寸标注终点(B)。
4. 把光标往上移,在您想放置尺寸标注的位置(C),敲击鼠标左键,如下图。
5. 完成尺寸标注后,按键盘ESC键退出尺寸标注功能。
提示 : 如用户想标注龙骨中心线的尺寸,可通过开启构造线条图层为可见,在尺寸标注起点终点时,选择龙骨构造线条。
手动尺寸标注:添加尺寸标注链
- 点击下拉菜单内的制图→尺寸→链。

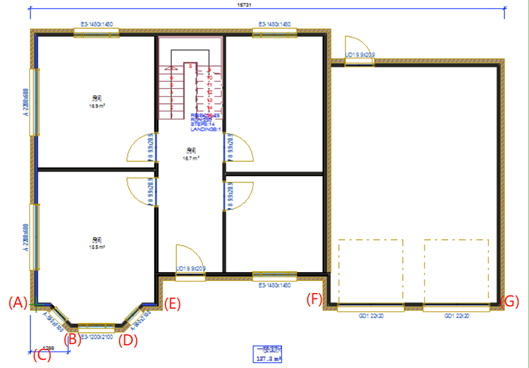

2. 选择第一个尺寸标注的起始点:例如(A)点。
3. 选择第一个尺寸标注的末端点:例如(B)点
4. 把光标往下移,在您想放置尺寸标注的位置(C)点,敲击鼠标左键,如上图。
5. 选择第二个尺寸标注的末端点:例如(D)点。软件会自动在第一个尺寸标注后面添加第二个尺寸标注,并且对齐。
6. 继续点击其他尺寸标注的末端点,也就是E)点、(F)点与(G)点。

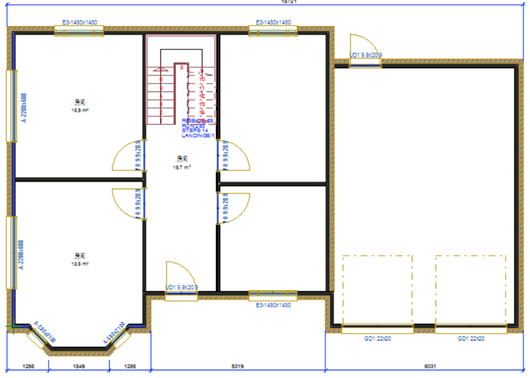

7. 完成尺寸标注后,按键盘ESC键退出功能。下图为完成水平尺寸标注后的布局图。
