6.1.5 屋面参数说明

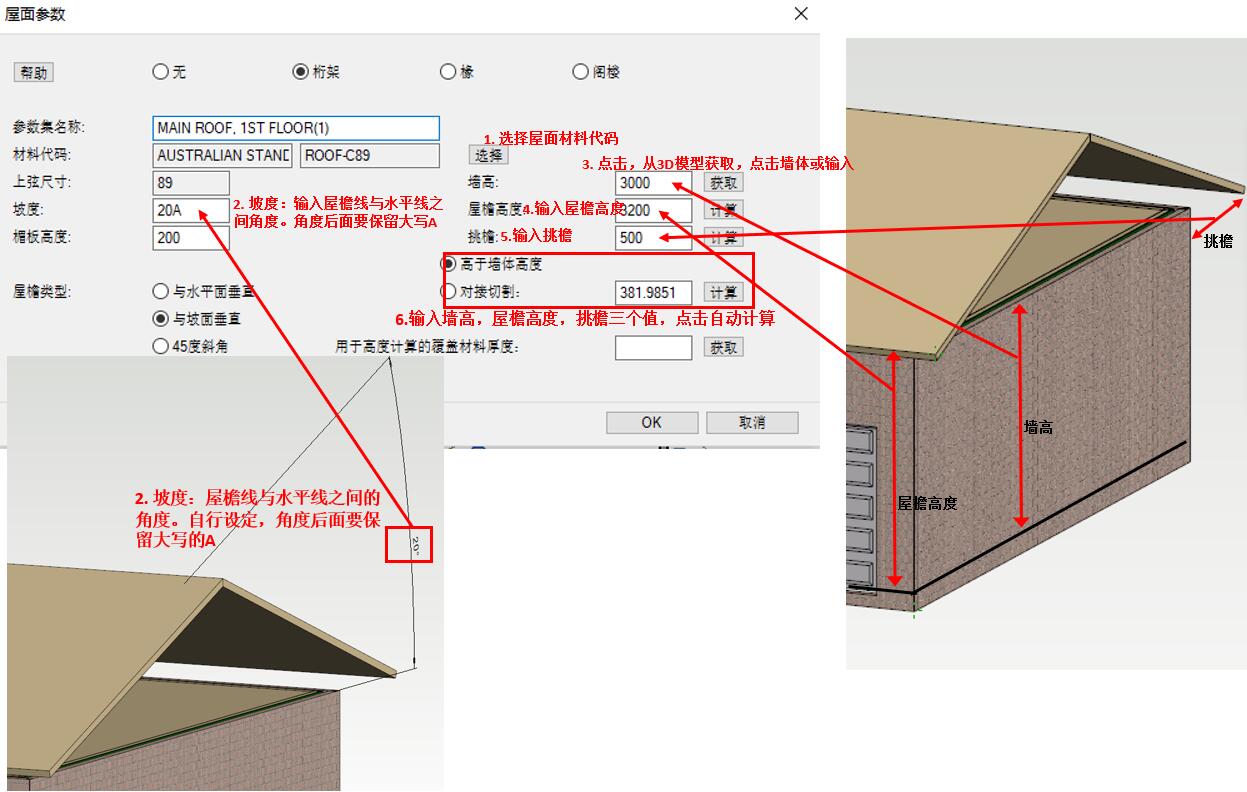

1. 屋面参数设置。各参数的意义如下:

  • 比较重要的一个步骤是:用户一定要选择材料代码,否则稍后无法生成屋面面板龙骨。

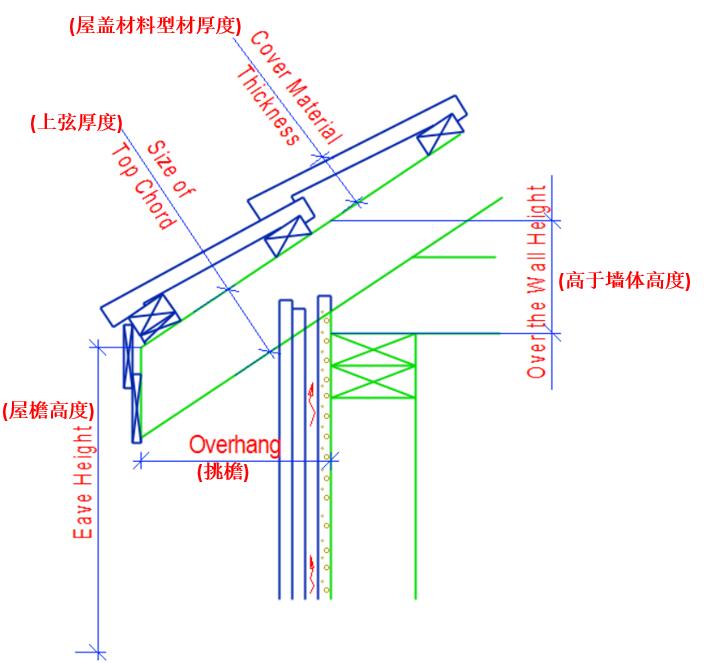

屋面参数说明


a) 墙高 :该屋盖所在的墙体的总高度(从 FFL-1 算起到墙体顶导梁顶部)。

b) 屋檐高度 :屋檐的桁架上弦顶部到地面 FFL-1(3D级别内) 的高度。

c) 挑檐 :屋檐外沿到墙体龙骨外沿的的水平距离。
