6.1.3 添加屋面:方式一 (使用简单屋面生成工具)

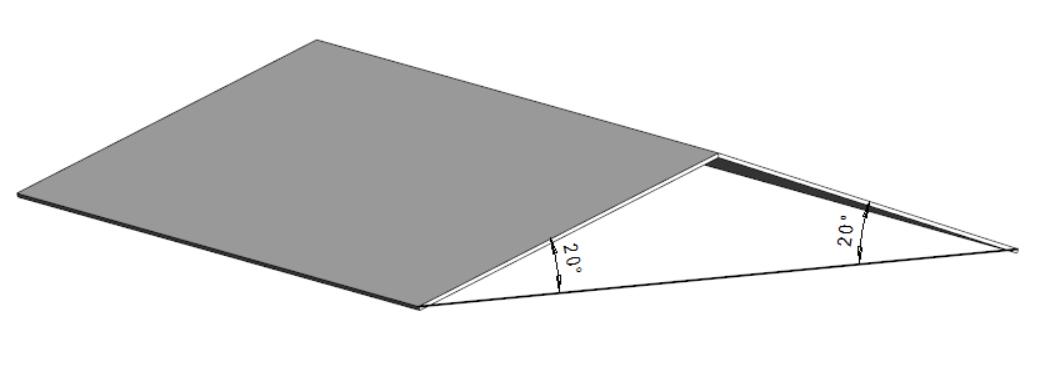

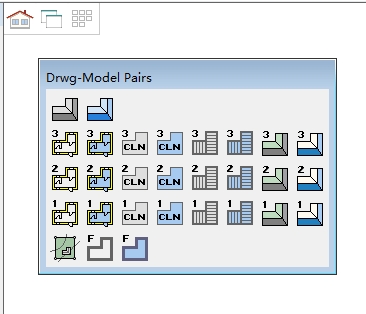

1.打开屋面图纸模型对。

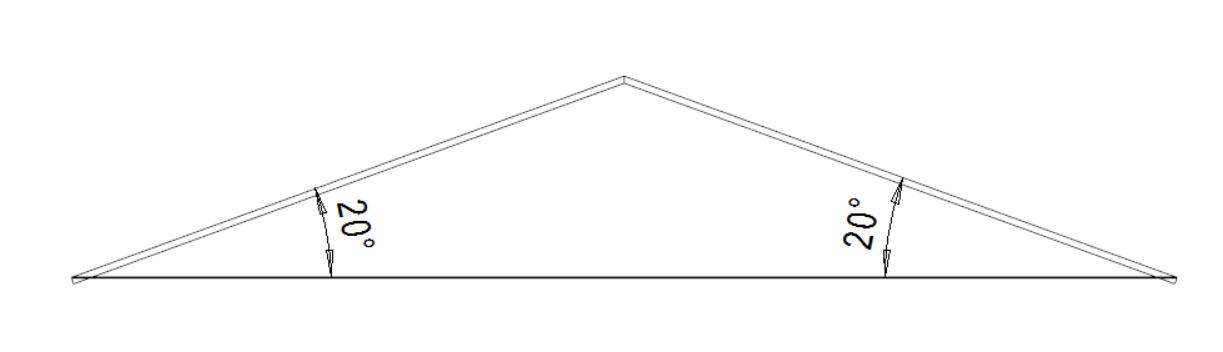

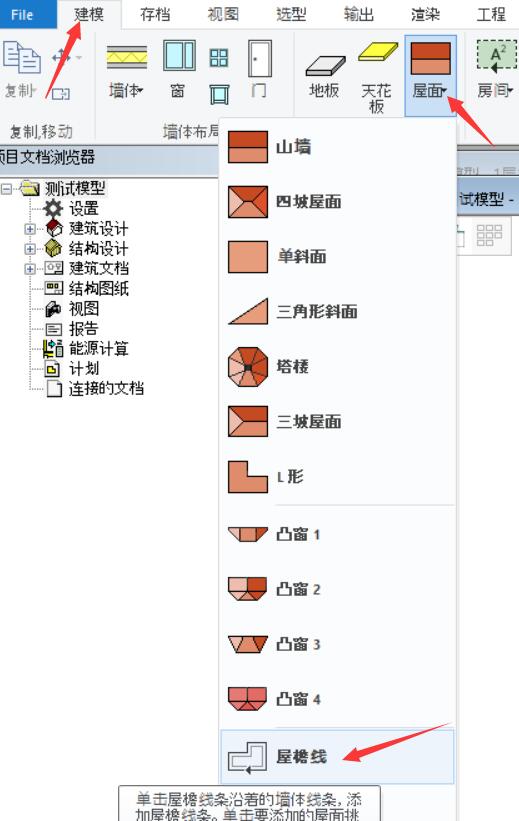

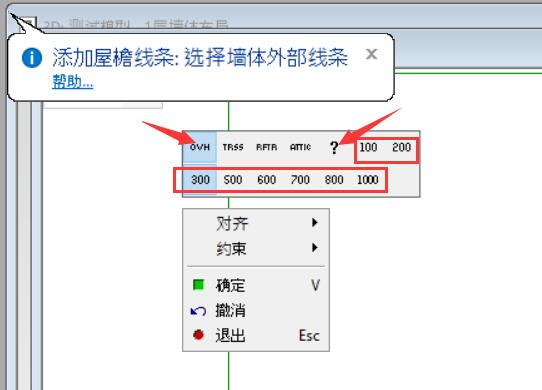

2. 添加屋檐线与定义屋面挑檐距离:点击下拉菜单内的建模→屋面→屋檐线。接着在窗口空白处鼠标右键调出屋檐线工具如下图。点击屋檐线工具条中的OVH,接下来选择同样在屋檐线工具内的屋面挑檐标准尺寸或者点击问号符号"?"输入想要的屋面挑檐距离。

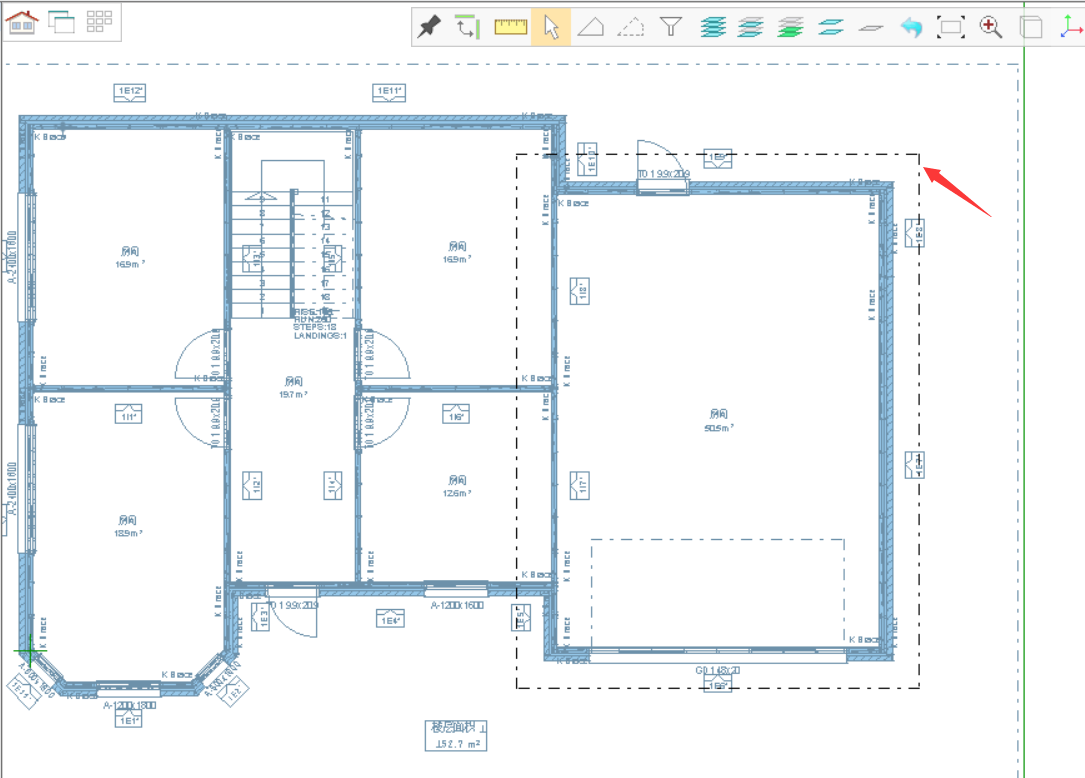

3. 设置好屋面挑檐距离后,顺时针依次选择四道墙体外部线条,鼠标右键下拉菜单选择确认,生成屋檐线。

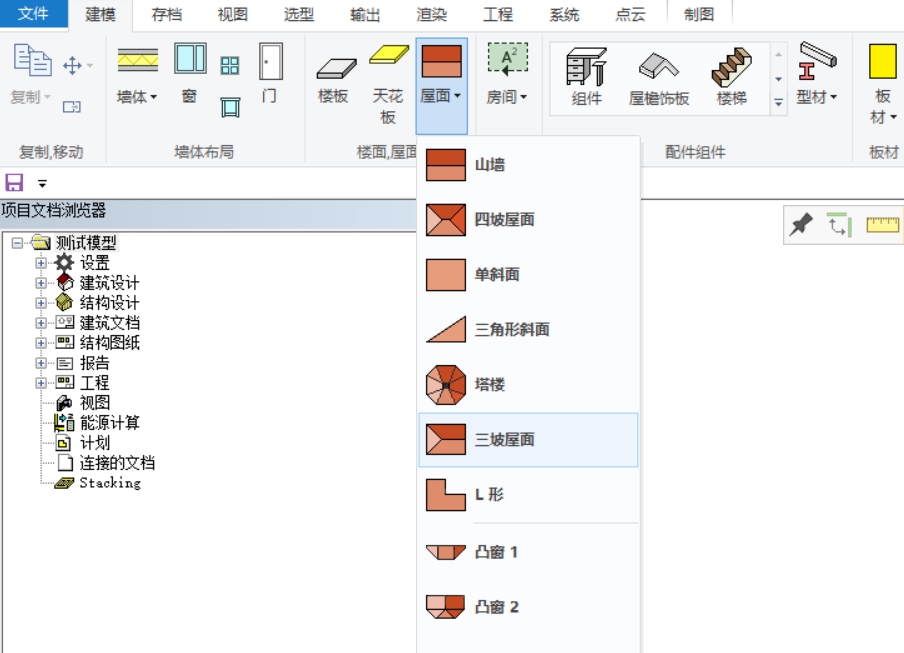

4. 生成屋面:点击下拉菜单内的建模→屋面→三坡屋面。

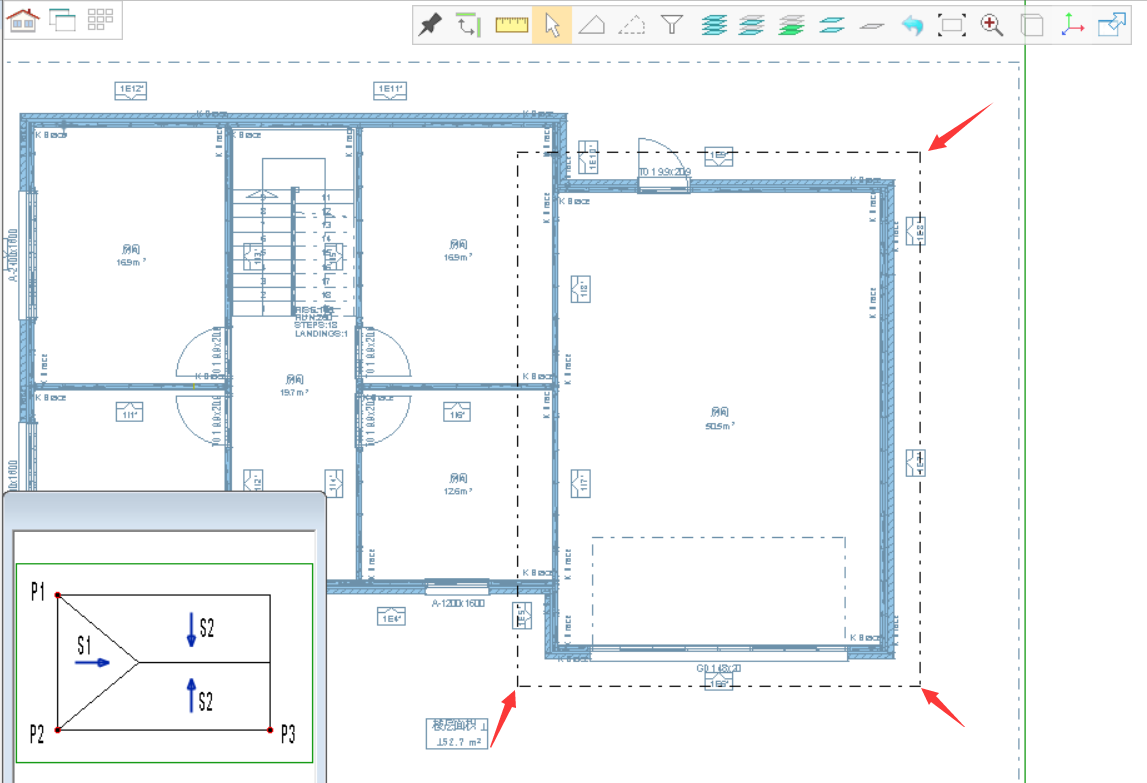

5. 按照提示图选择三个点,弹出屋面参数对话框。
.
6. 进行屋面参数设置。各参数的意义如下:
- 比较重要的一个步骤是:用户一定要选择材料代码,否则稍后无法生成屋面面板龙骨。

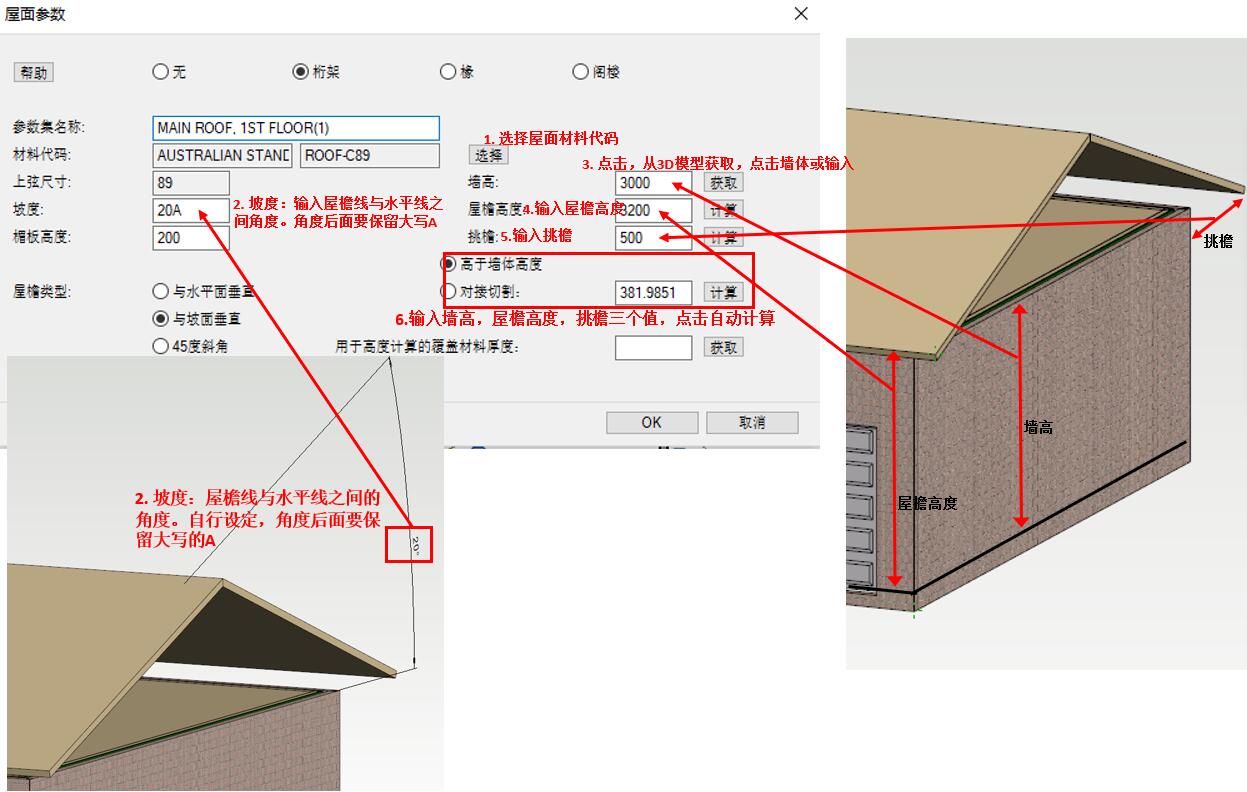

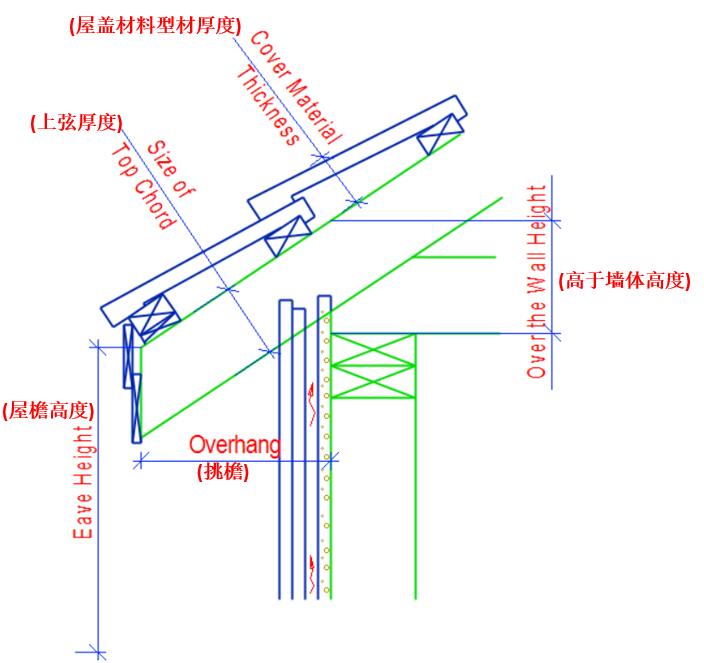

屋面参数说明
a) 墙高 :该屋盖所在的墙体的总高度(从 FFL-1 算起到墙体顶导梁顶部)。
b) 屋檐高度 :屋檐的桁架上弦顶部到地面 FFL-1(3D级别内) 的高度。
c) 挑檐 :屋檐外沿到墙体龙骨外沿的的水平距离。

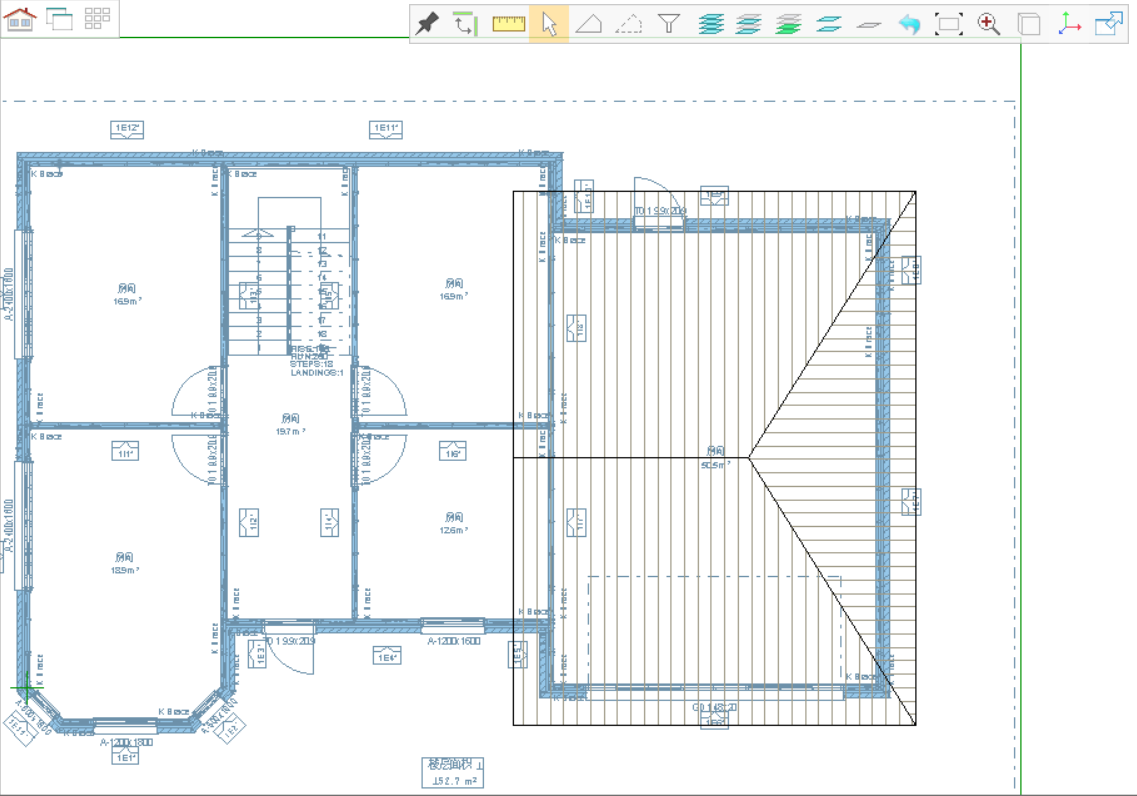

7. 设置好屋面参数后,点击OK,就生成了屋面。

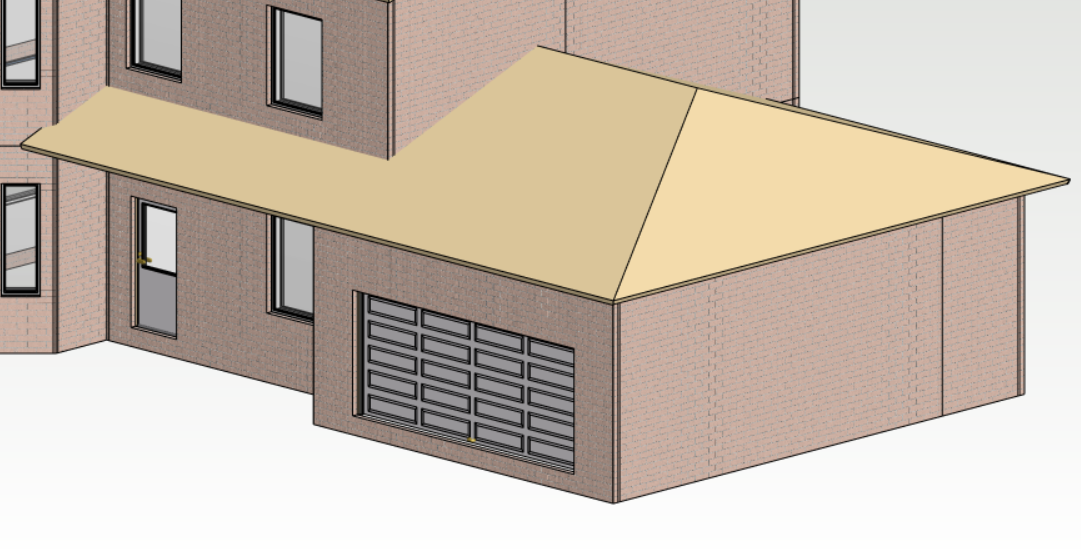

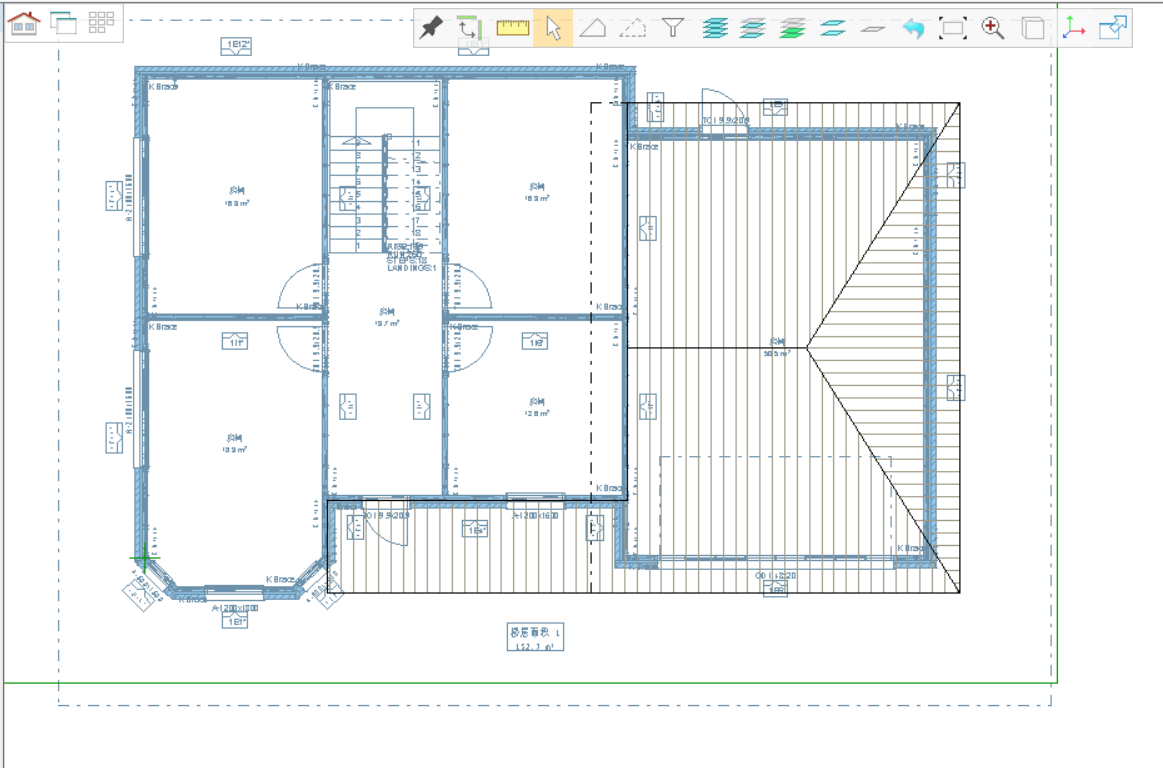

8. 在屋面布局图上,使用添加点功能与手动调节,把屋面编辑最终如下图所示。
.
