6.3 生成屋面(屋盖)面板与屋面龙骨
屋面生成屋盖面板龙骨的过程和步骤,与平面结构生成地板面板框架龙骨的步骤大同小异。
用户也可以参考4.4 生成平面结构(地板楼板)的面板与框架龙骨。

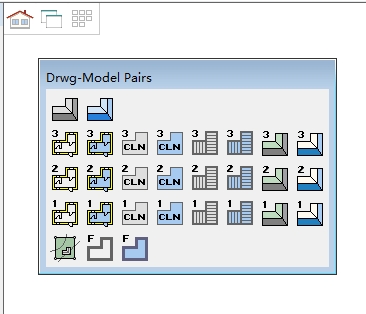

1. 打开屋面图纸模型对。

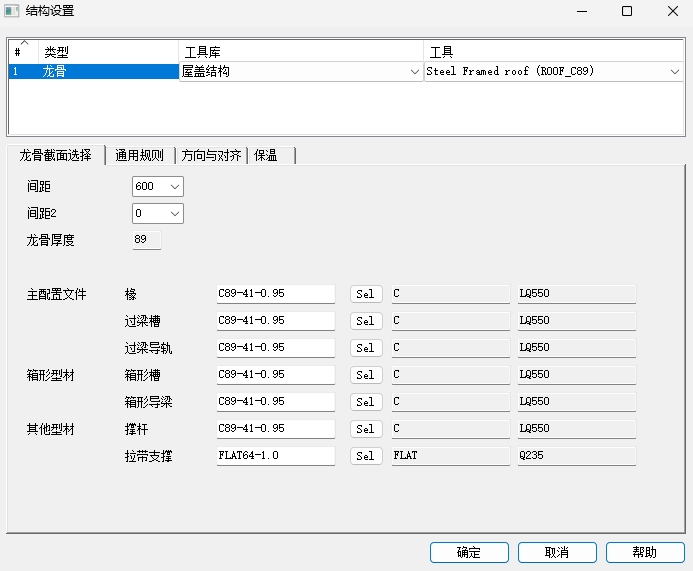

2. 编辑屋面的结构设置:点击该屋盖→平面结构→龙骨→结构设置→修改结构设置对话框内的参数→确定。

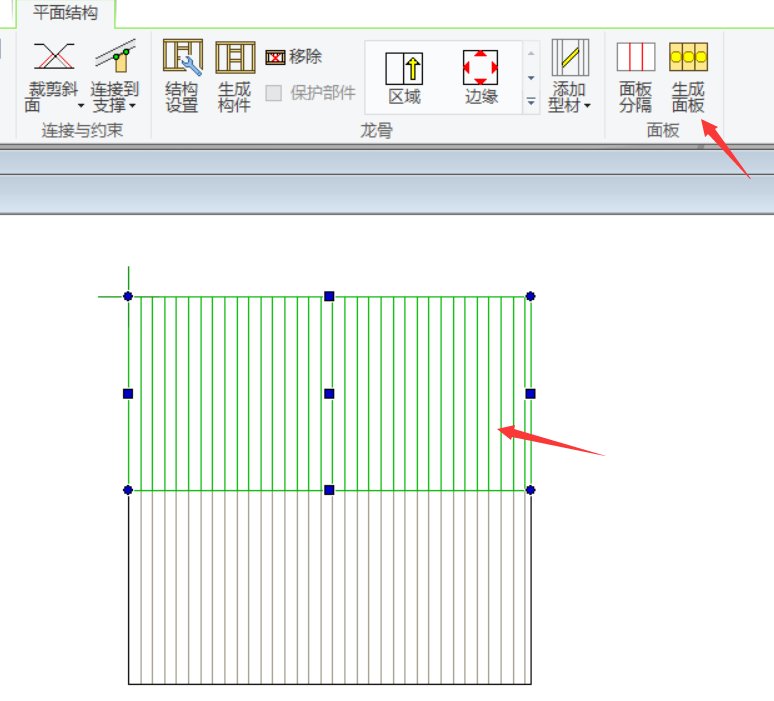

3. 生成面板:选择想要生成面板的平面结构。在主菜单内,点击 平面结构→面板→生成面板。

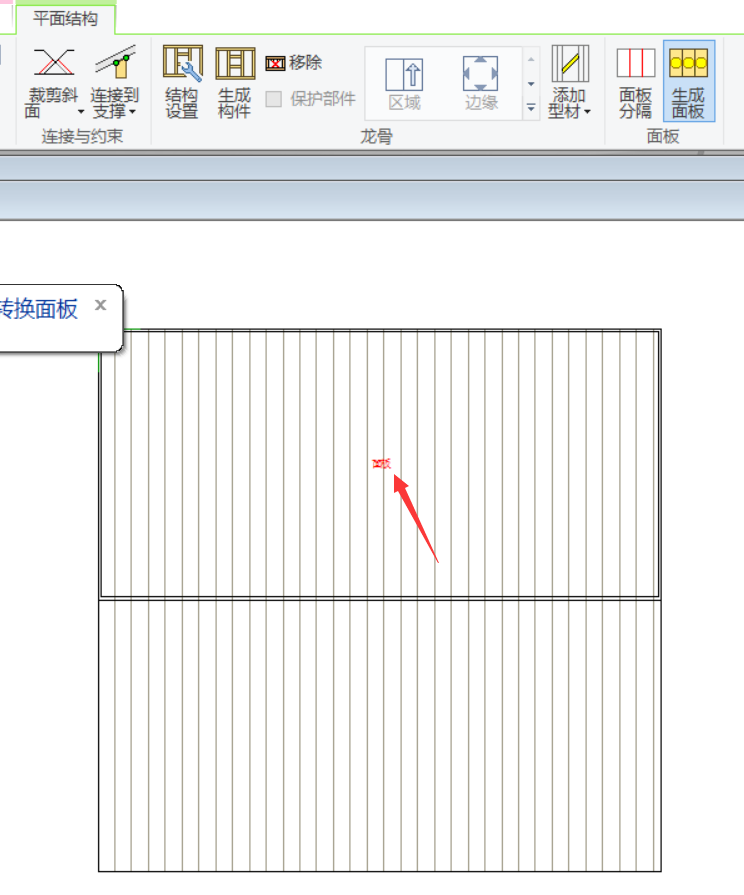

4. 红色面板字段出现在平面结构上。

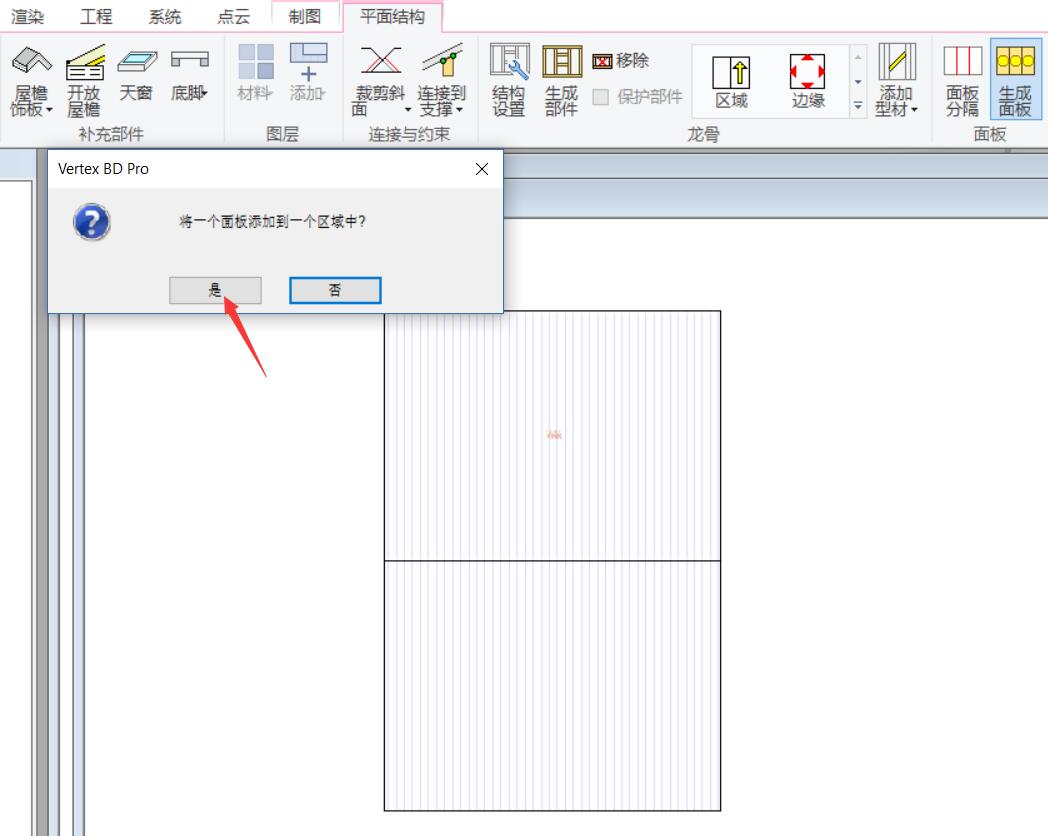

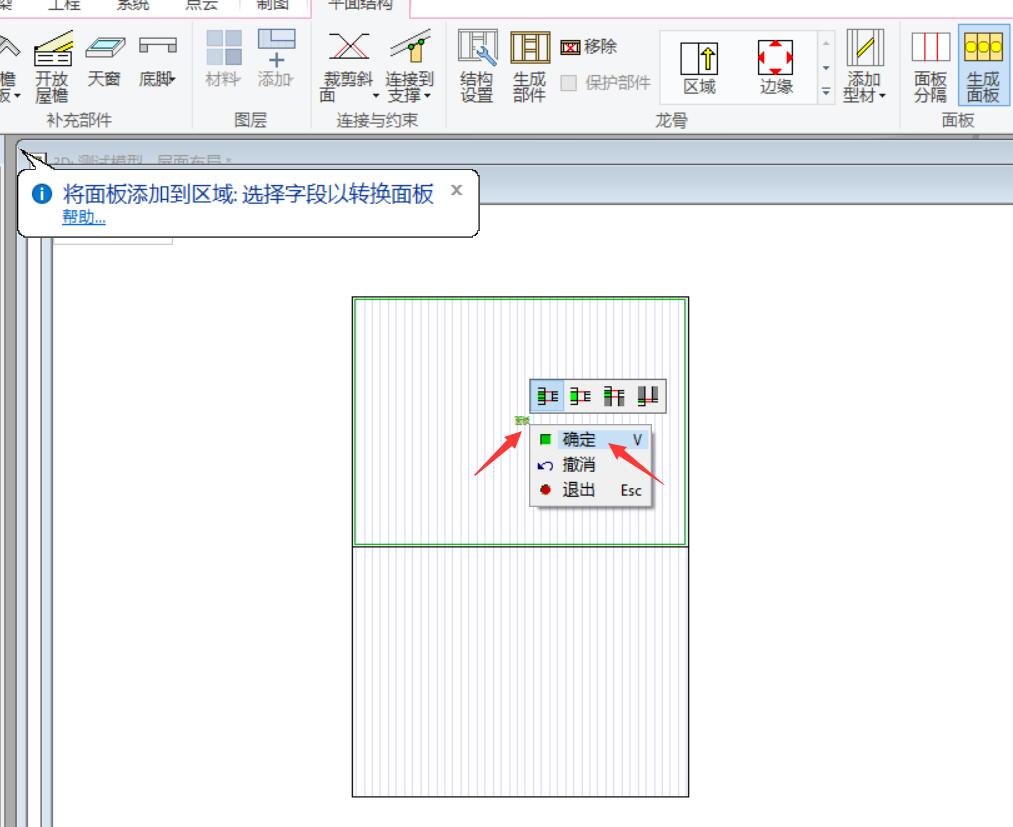

5. 选择红色面板字段变为绿色面板字段,鼠标右键,下拉菜单内选择确认。

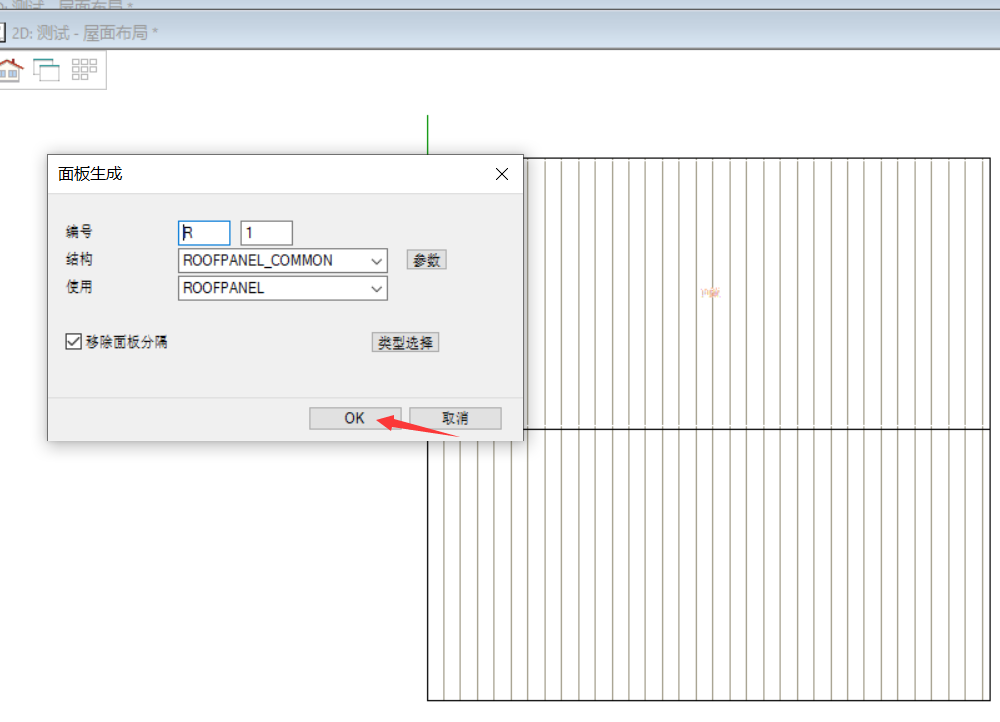

6. 生成面板龙骨:面板生成对话框弹出。用户可自行决定面板编号的字母与开始数字,然后点击OK。

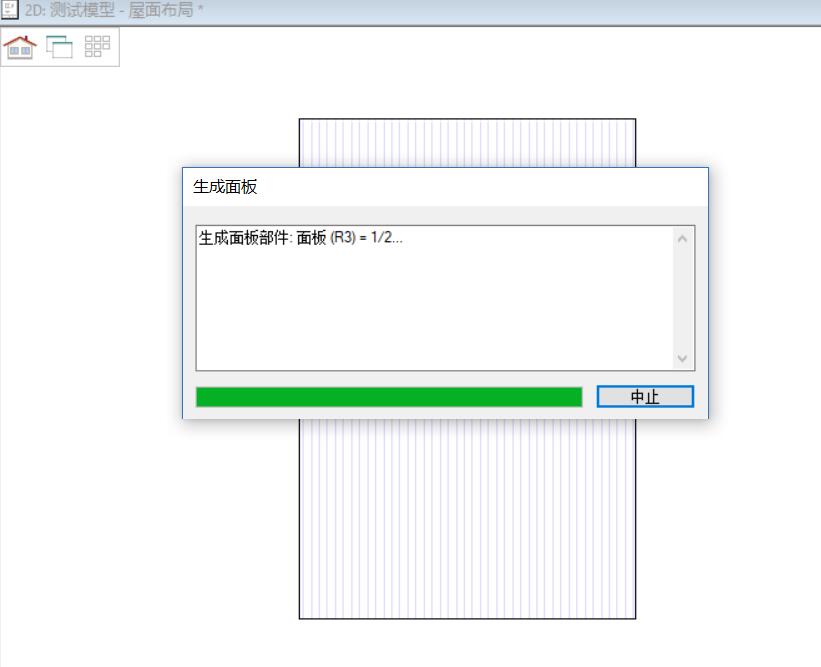

7. 生成面板进度窗口弹出。

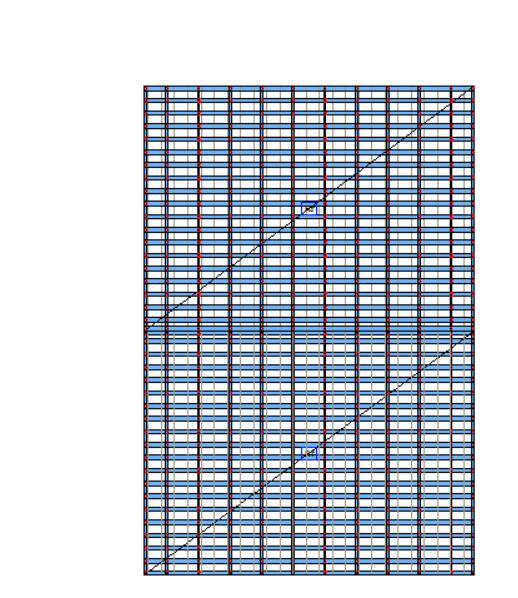

8. 屋面面板成功生成。

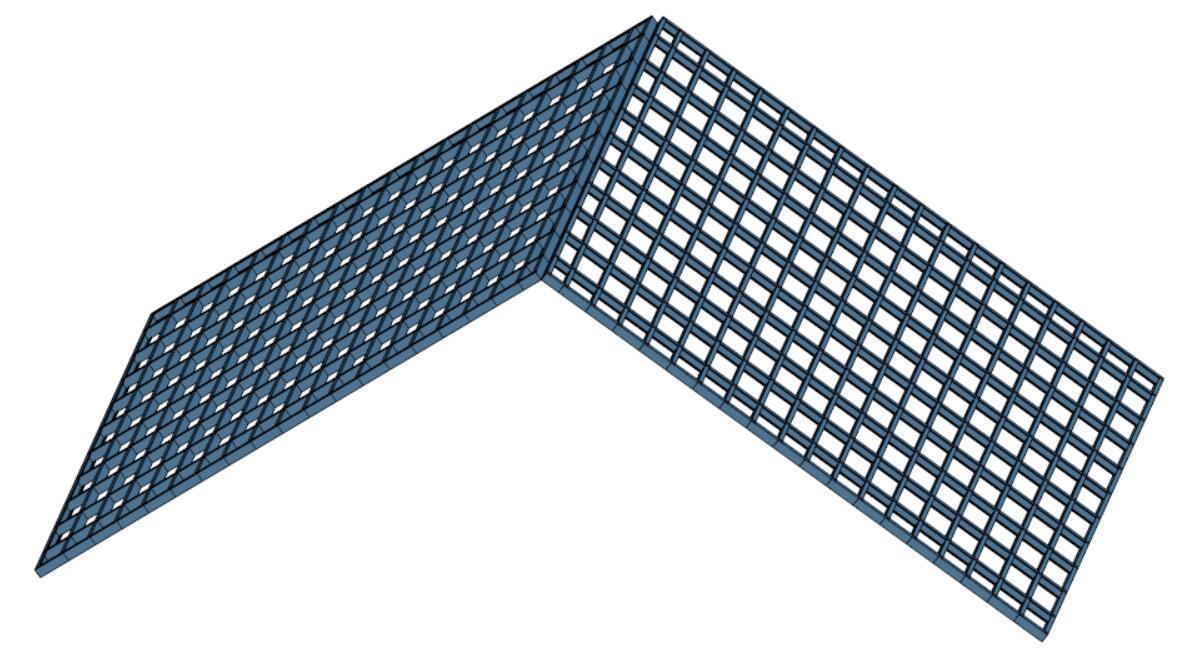

9. 生成的屋面面板的龙骨3D界面。
10. 如用户想修改已生成龙骨面板结构的屋盖面板,点击该屋盖面板编号→面板→结构设置→修改结构设置对话框内的参数→确定→点击该面板重新生成部件。
