6.1.4 添加屋面：方式二 (使用屋面生成器)

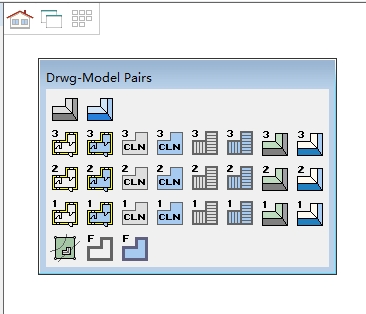

1.打开屋面图纸模型对。

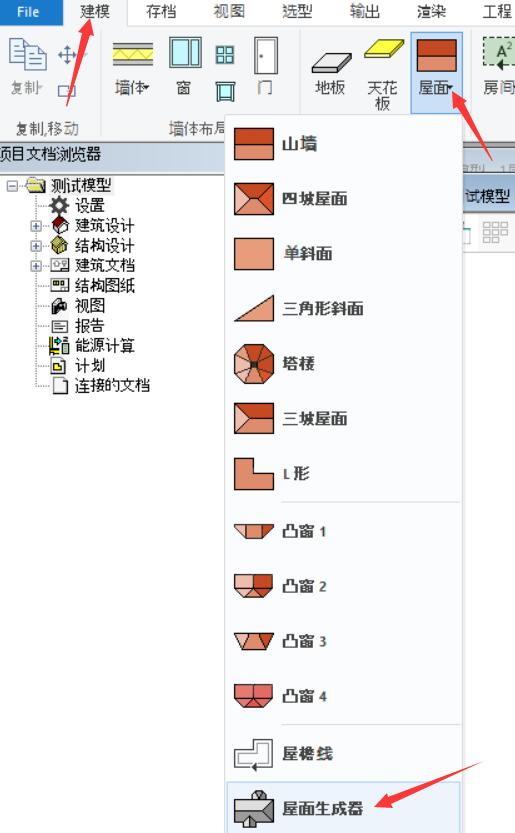

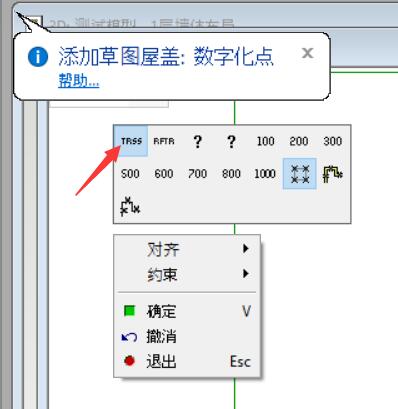

2. 使用屋面生成器 生成屋面：点击下拉菜单内的建模→屋面→屋面生成器。接着在窗口空白处鼠标右键调出屋檐线工具如下图。点击屋檐线工具中的TRSSS(桁架)，弹出屋面参数对话框。

3. 屋面生成器的屋面参数设置与添加屋面：方式一 (使用屋檐线)的一样。 用户可参考 方式一 (使用屋檐线)的屋面参数设置。

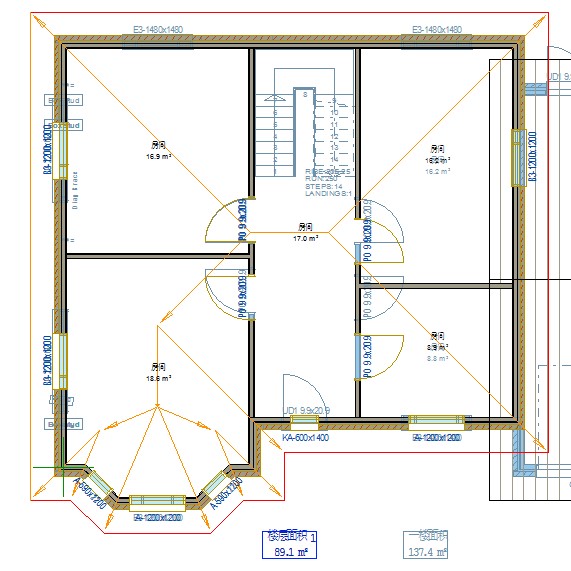

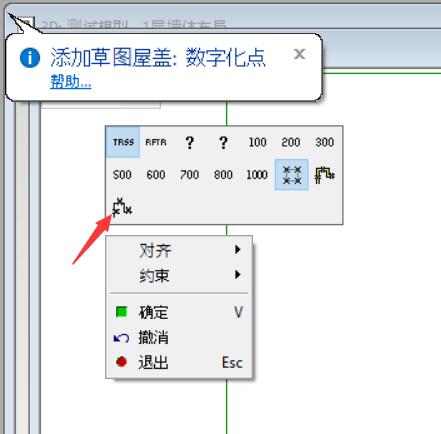

4. 设置好屋面参数，点击屋檐线工具内的按线条添加，按提示顺时针依次选择墙体外部线条，鼠标右键下拉菜单选择确认，生成屋面草图线。

Tip：屋面生成器也可用于型材横梁来生成屋檐线

不局限于墙体，屋面生成器也可根据型材指令添加的横梁生成屋面草图线。

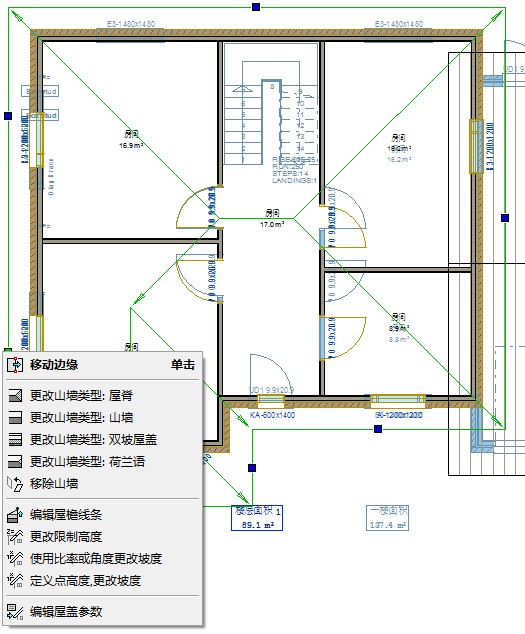

5. 修改屋面草图线：选中屋面草图线，在节点上点击然后鼠标右键，可进行修改。

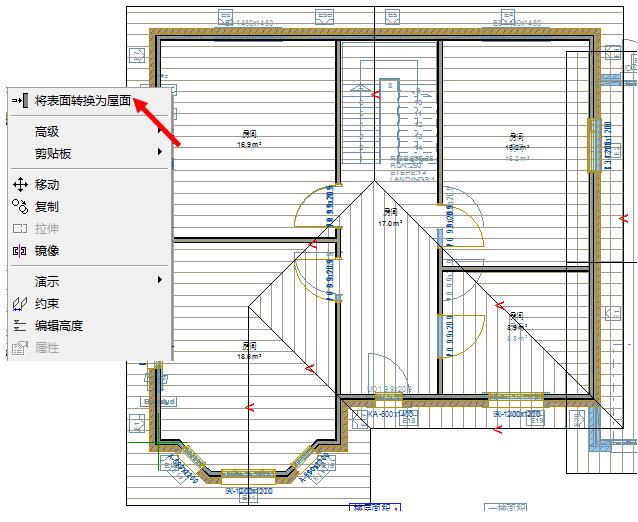

 6. 生成屋面：选中屋面草图线→鼠标右键→将表面转换为屋面。生成的屋面图如下：

7. 编辑屋面：在屋面布局图上，如想编辑屋面，可使用添加点功能与手动调节。
