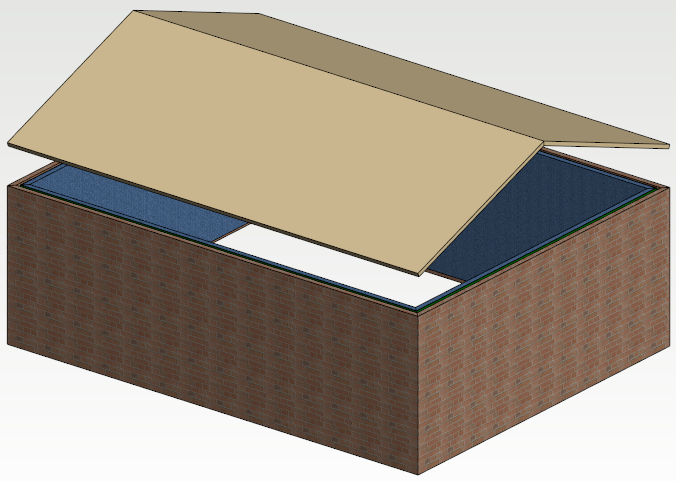

6.1.2 如何添加一个简单的山墙屋盖

按照一下步骤添加一个简单的山墙屋盖

详细步骤

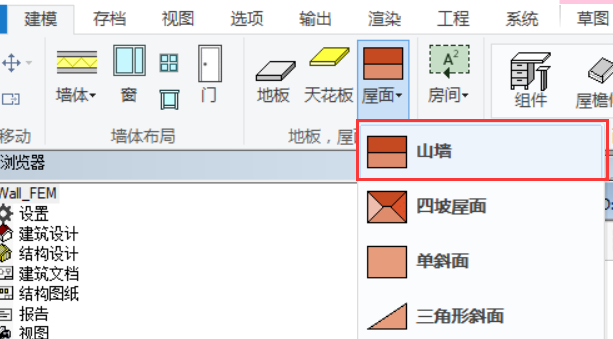

1. 在建模栏目中，打开屋面菜单，选择山墙。

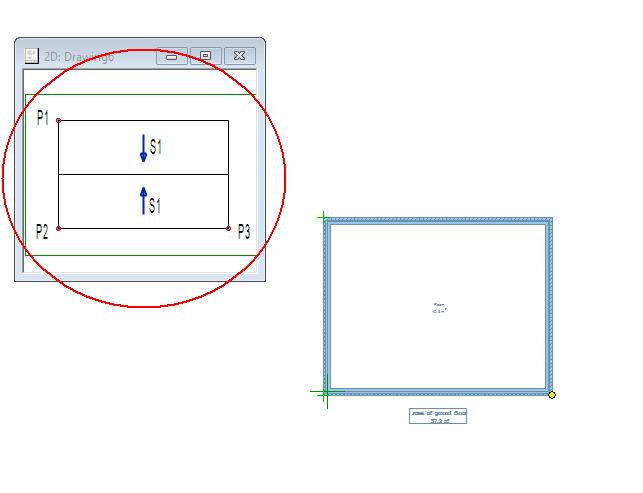

2. 选择三个点，作为山墙的角定义它的方向和斜面。这些点的选择顺序按照选择此功能后弹出的例子图标中显示。






3. 点击鼠标中键或者键盘上的V键确认。

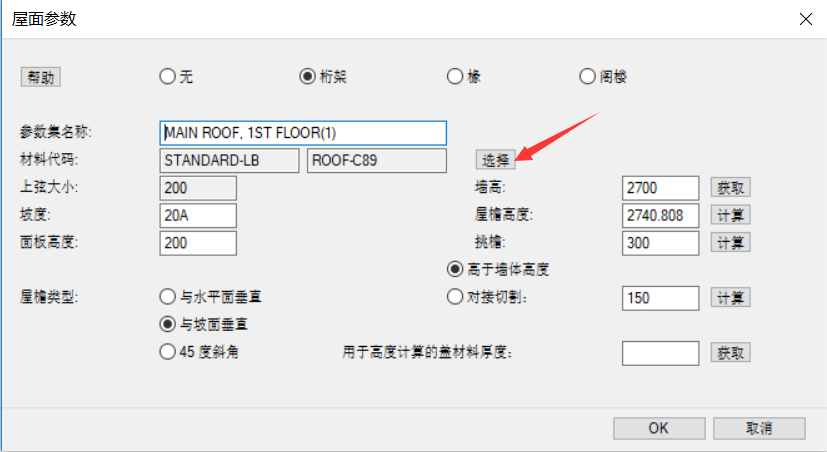

4. 在弹出的窗口中编辑参数，完成后点击OK。

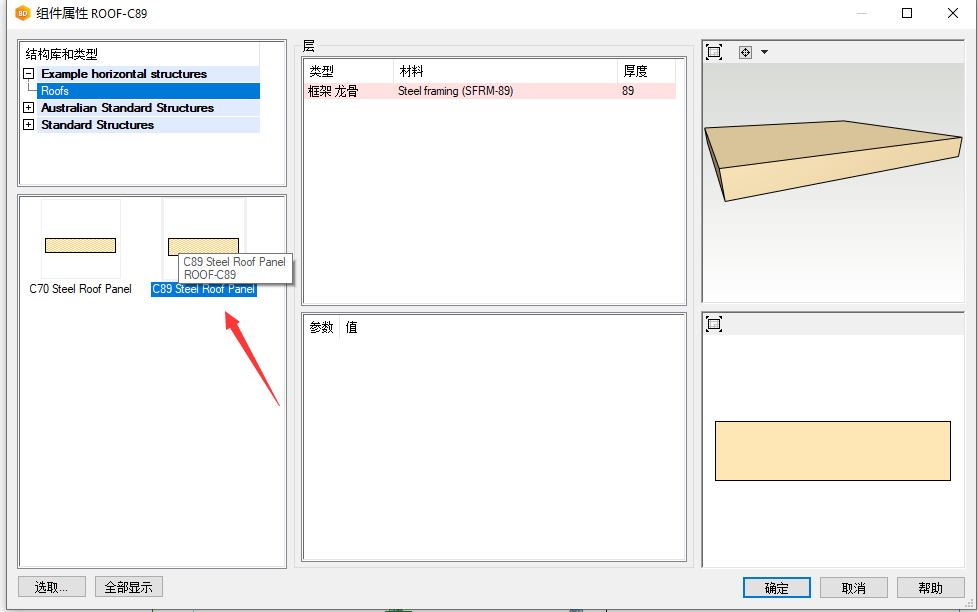

• 比较重要的一个步骤是：用户一定要选择材料代码（在这里选择C89的），否则稍后无法生成屋面面板龙骨。




•

5.  点击确认或者ESC退出功能。

Tip

点击键盘上的F1可以打开Vertex BD的帮助文件，其中有更多关于添加屋顶的信息。
