5.3 添加与生成下沉地板/楼板的桁架

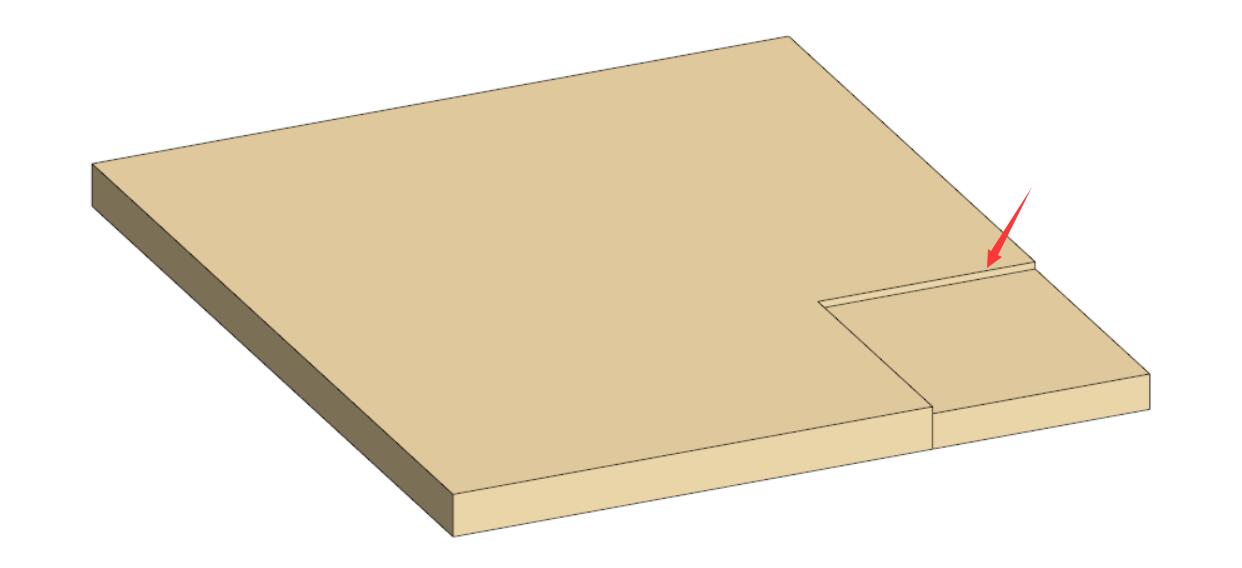

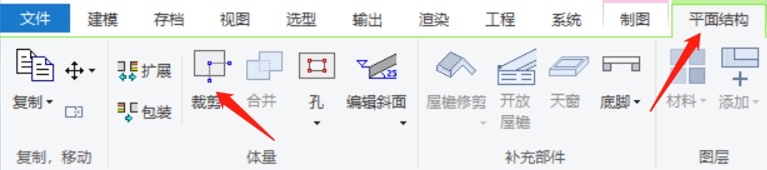

1. 裁剪地板:点击地板,主菜单出现平面结构菜单,点击裁剪。裁剪后,把要下沉的那一块的厚度编辑一下。然后用移动的指令把这一块下沉。

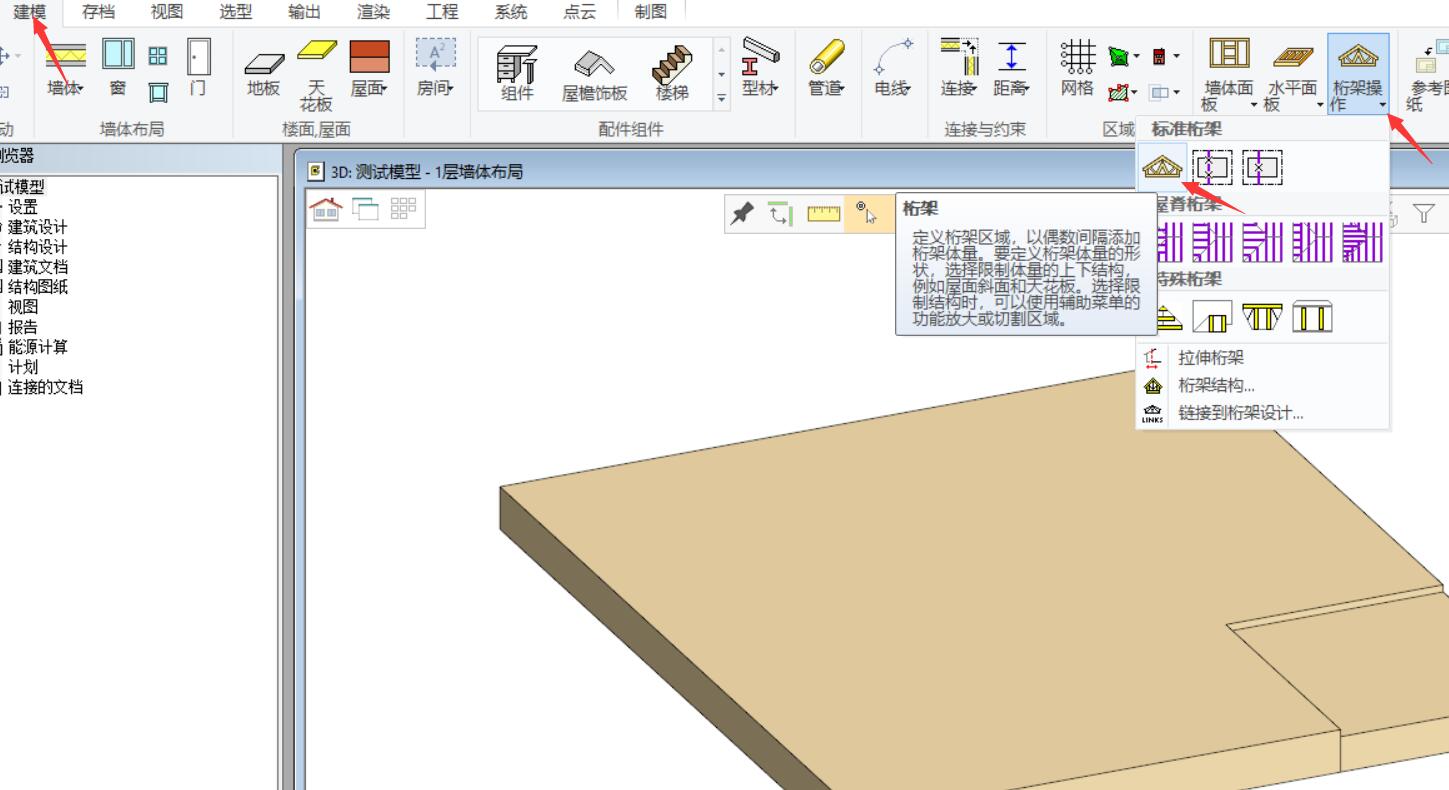

2. 生成桁架封装:点击下拉菜单内的建模→桁架操作→标准桁架→桁架。

按照软件提示,上方斜面选择地板表面,下方斜面也选择地板表面。然后绘制桁架布局线。

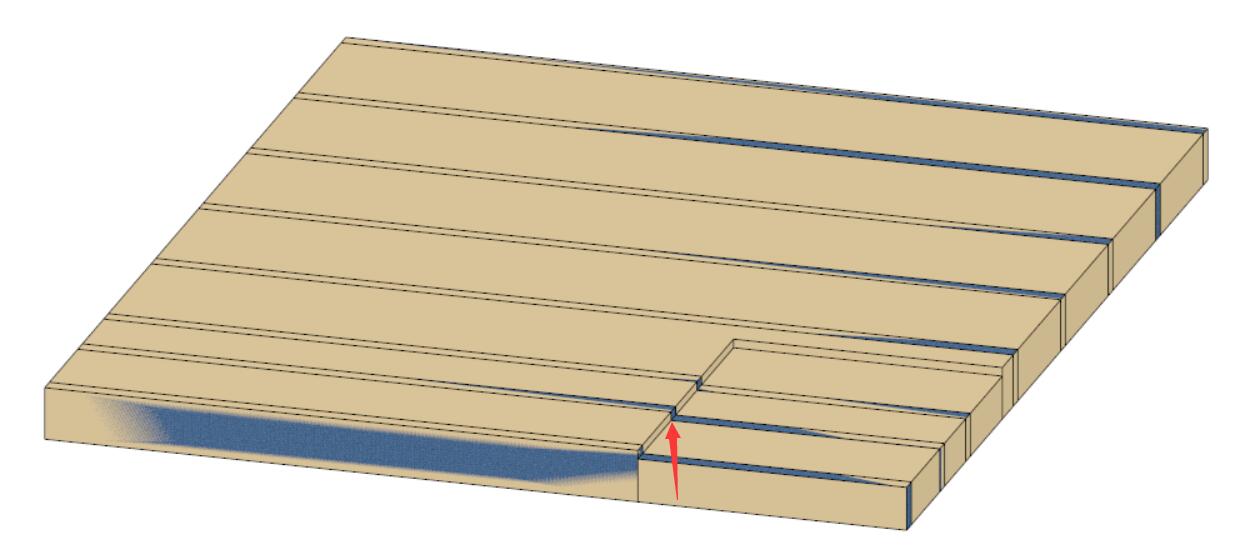

3. 桁架封装生成后在布局图平面图点击桁架编号生成桁架部件。用户需注意,对于生成后的楼板桁架部件尤其是下沉的部分区域,用户需检查其连接与杆件,对其进行手动添加连接与杆件。
