5.5 生成平面结构(地板楼板)的面板与框架龙骨

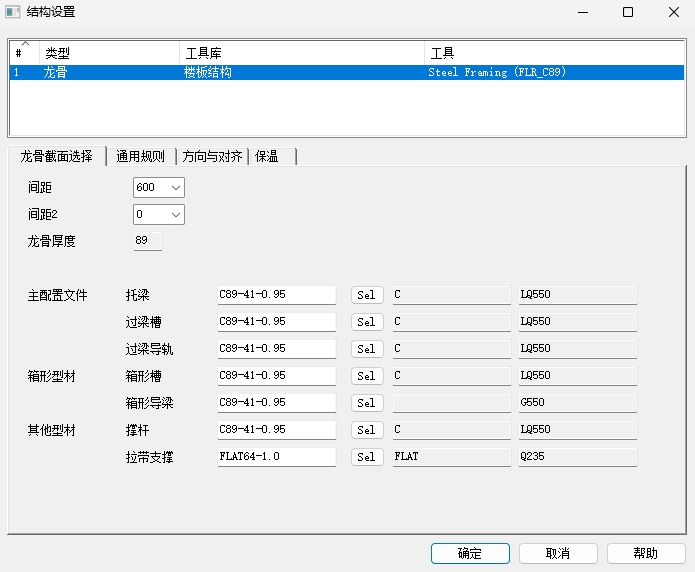

1. 编辑地板的结构设置:点击该地板→平面结构→龙骨→结构设置→修改结构设置对话框内的参数→确定。

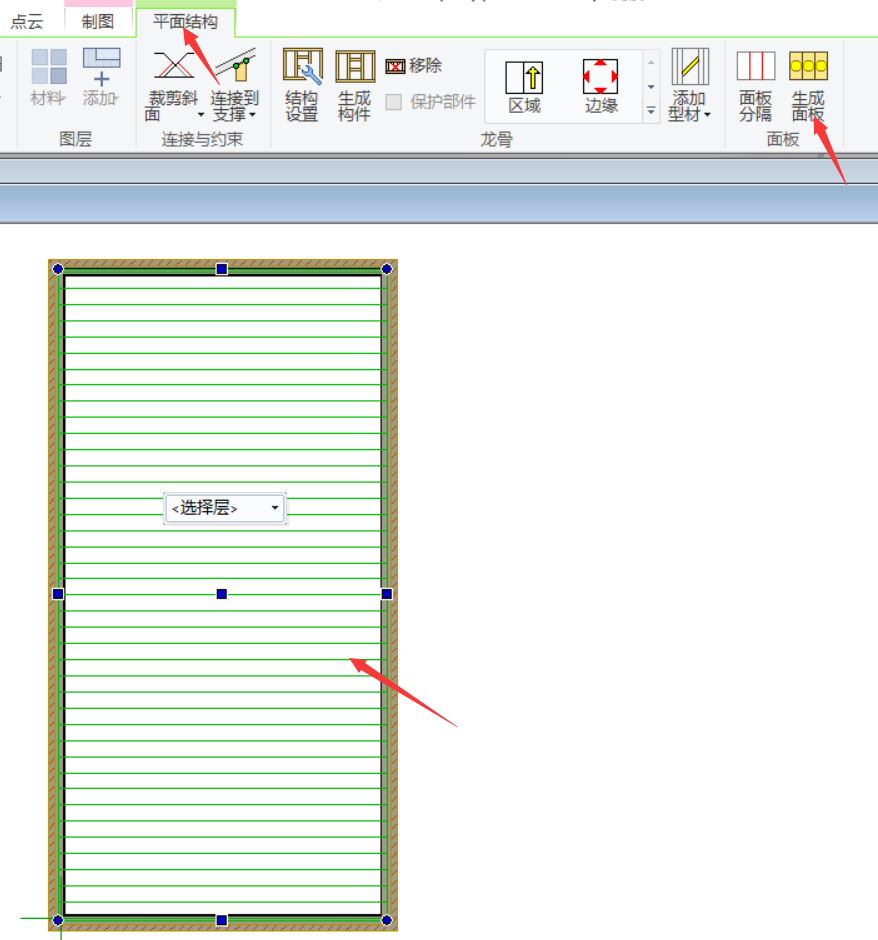

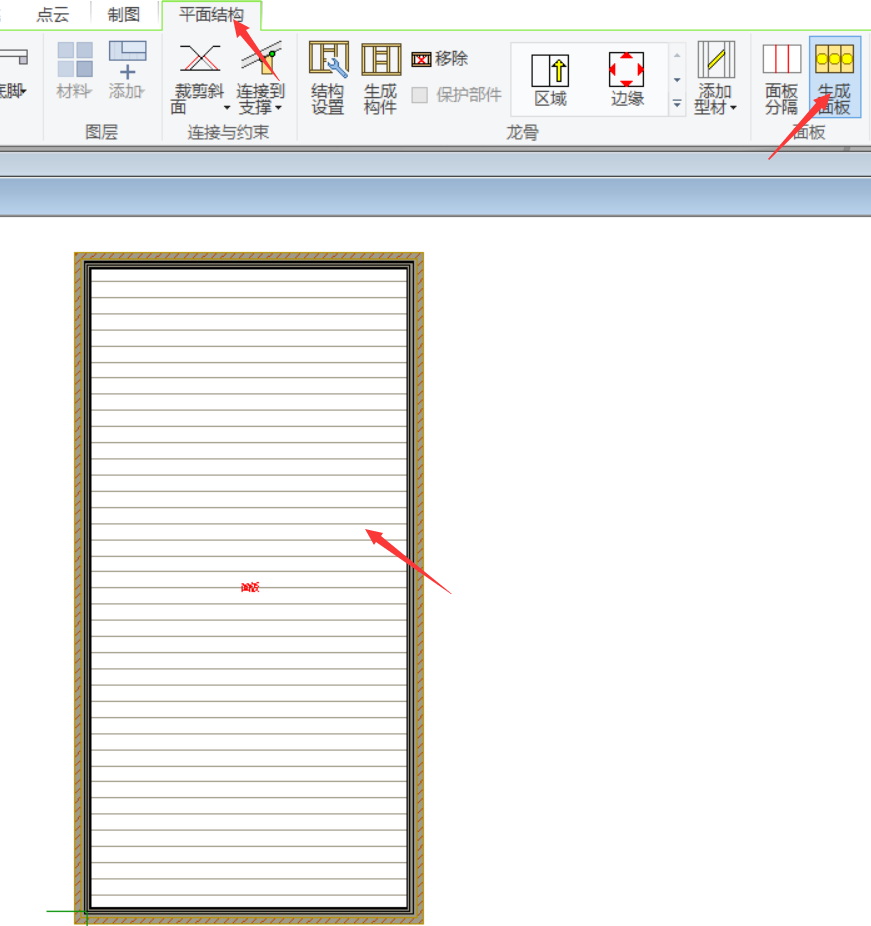

2. 生成面板:选择想要生成面板的平面结构。在主菜单内,点击 平面结构→面板→生成面板。

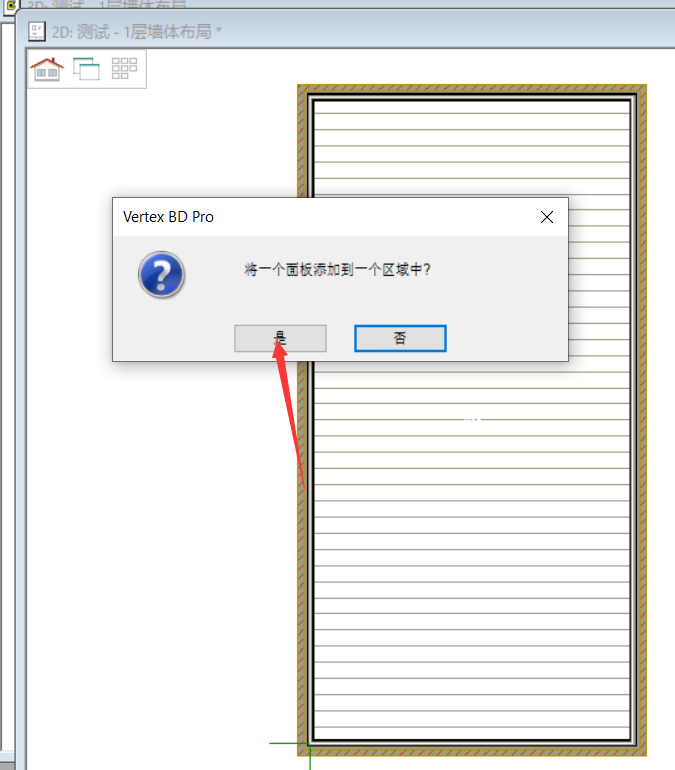

3. 红色面板字段出现在平面结构上。

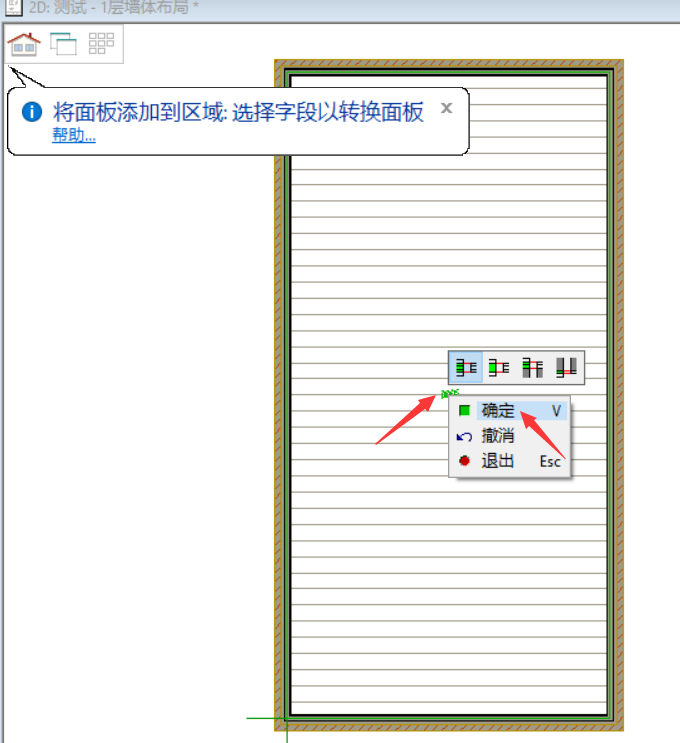

4. 选择红色面板字段变为绿色面板字段,鼠标右键,下拉菜单内选择确认。

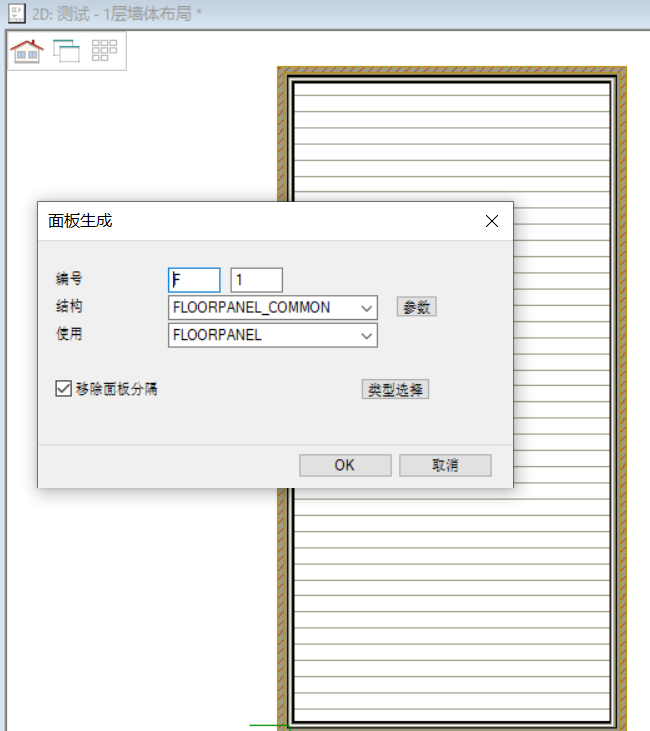

5. 生成面板龙骨框架:面板生成对话框弹出。用户可自行决定面板编号的字母与开始数字。尽量不勾选移除面板分隔选项。
.

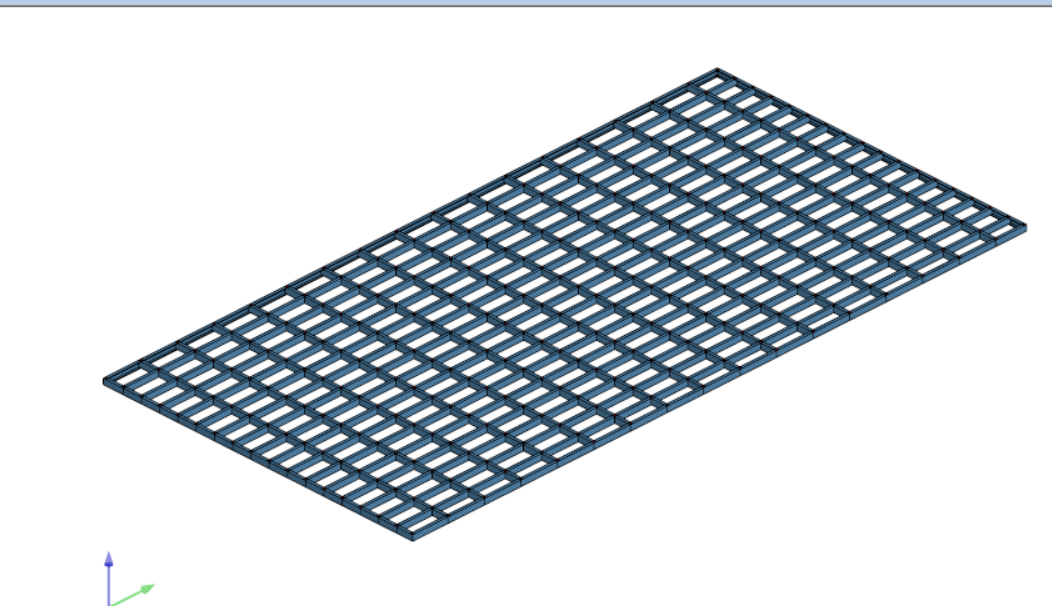

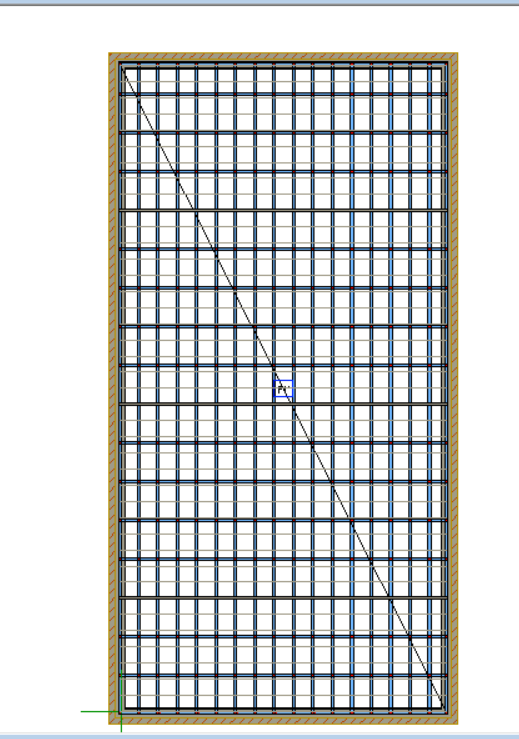

6. 生成面板进度完成后,生成龙骨框架结构的地板面板布局图如下图所示。
Tip:面板编号内 * 星号的意义
注意:地板面板的编号F1*内的*星号代表此面板还未创建面板图纸或者面板图纸已过期,需更新此面板的面板图纸。
7. 如用户想修改已生成龙骨面板结构的地板面板,点击该地板面板编号→面板→结构设置→修改结构设置对话框内的参数→确定→点击该面板重新生成部件。
