5.1 添加楼板及切割楼板

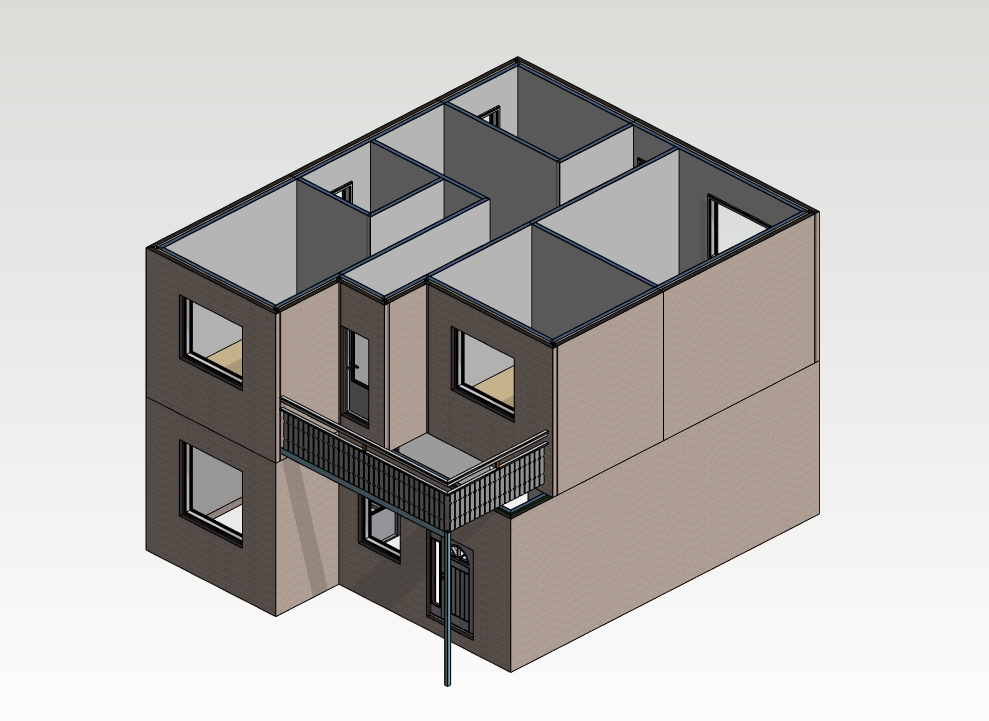

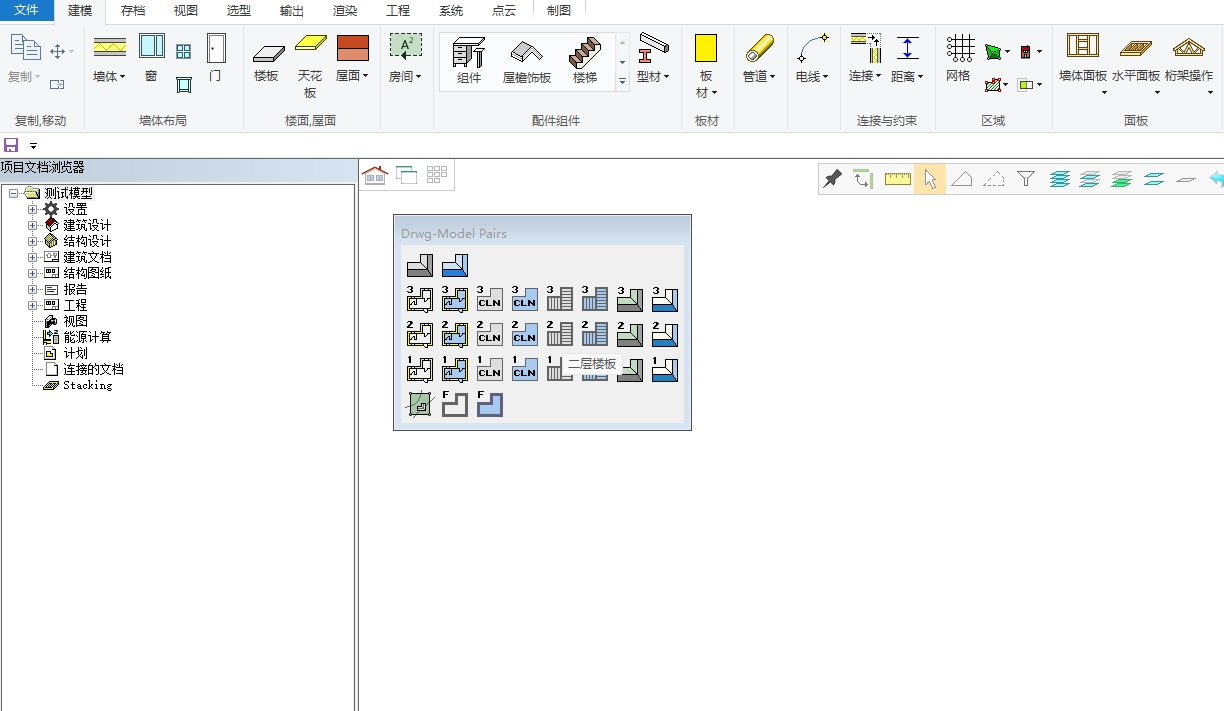

1. 在项目文档浏览器内，双击打开2层地板布局 图纸模型对。软件会自动参考1层墙体布局平面图作为参考图纸，参考图纸灰色显示。

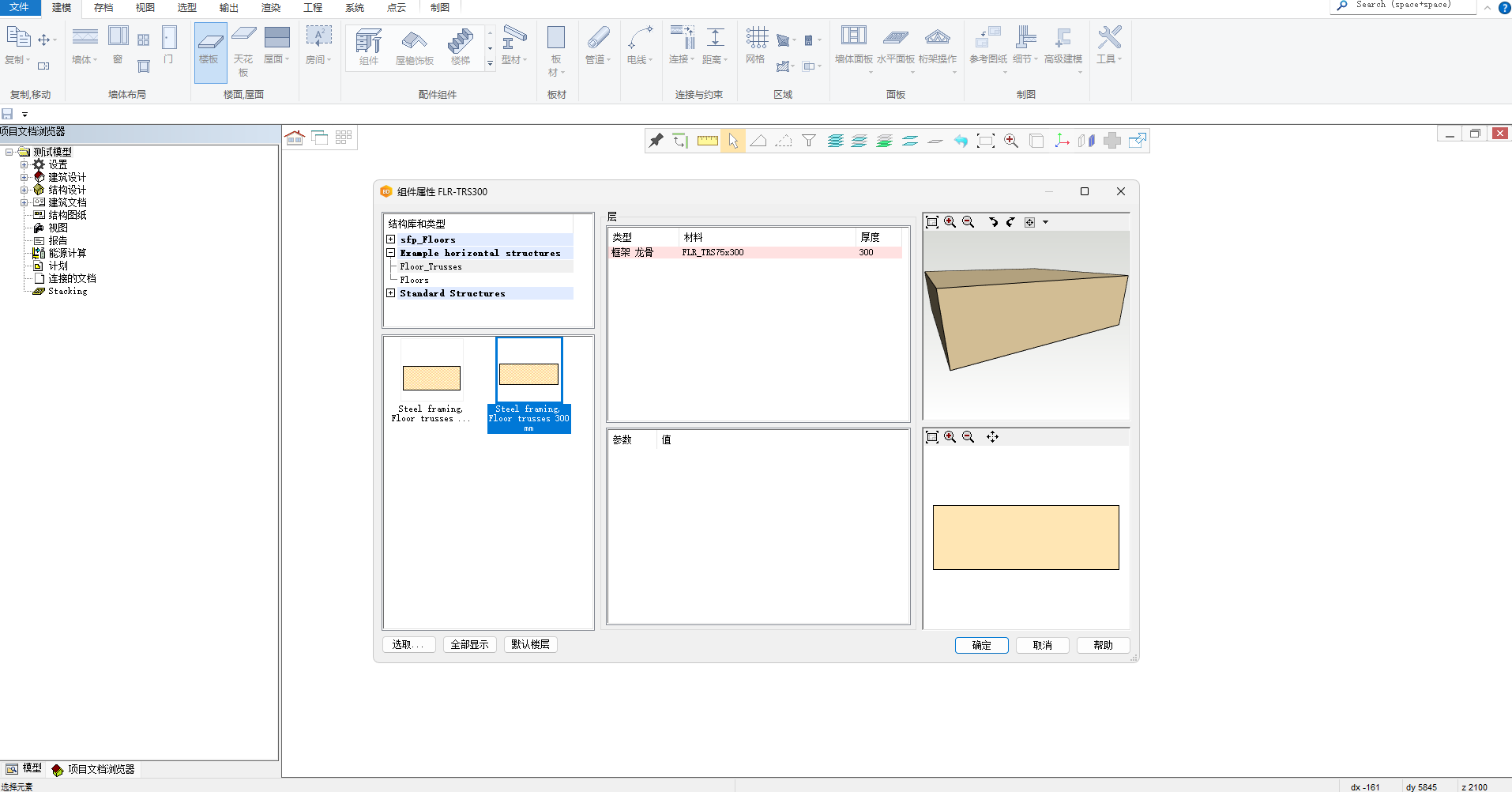

2. 选择平面结构类型：点击下拉菜单内的建模→楼面，屋面→地板。地板组件属性对话框弹出。选择floor trusses, 300mm，如下图。

方法一：手动描点生成楼板

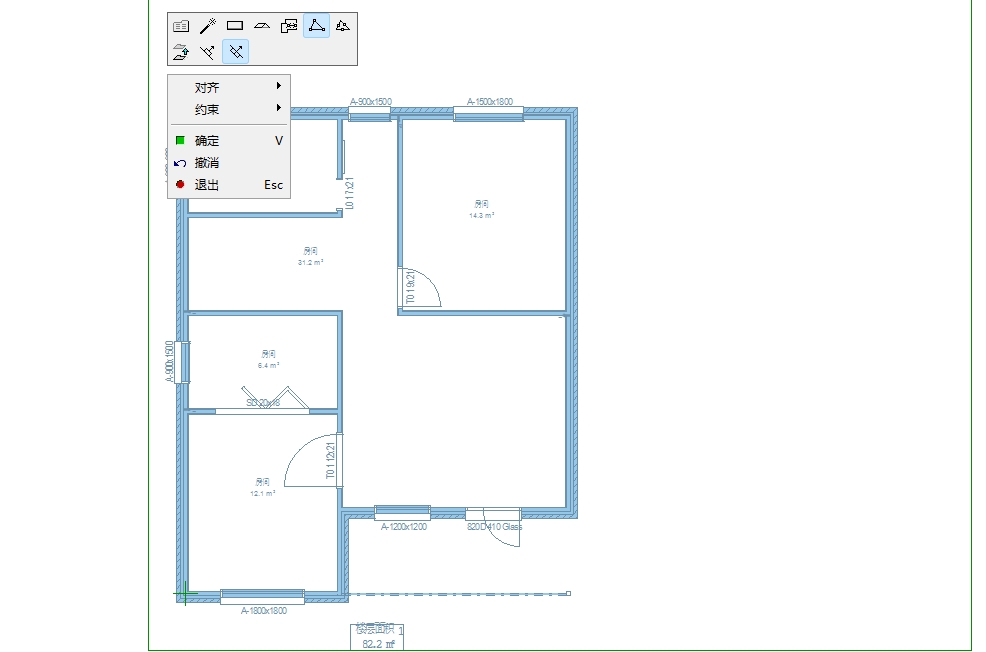

右键选择“使用所选点添加”，然后根据自己的需求依次捕捉点，最后闭合，生成楼板。

方法二：自动添加楼板（小灯泡）

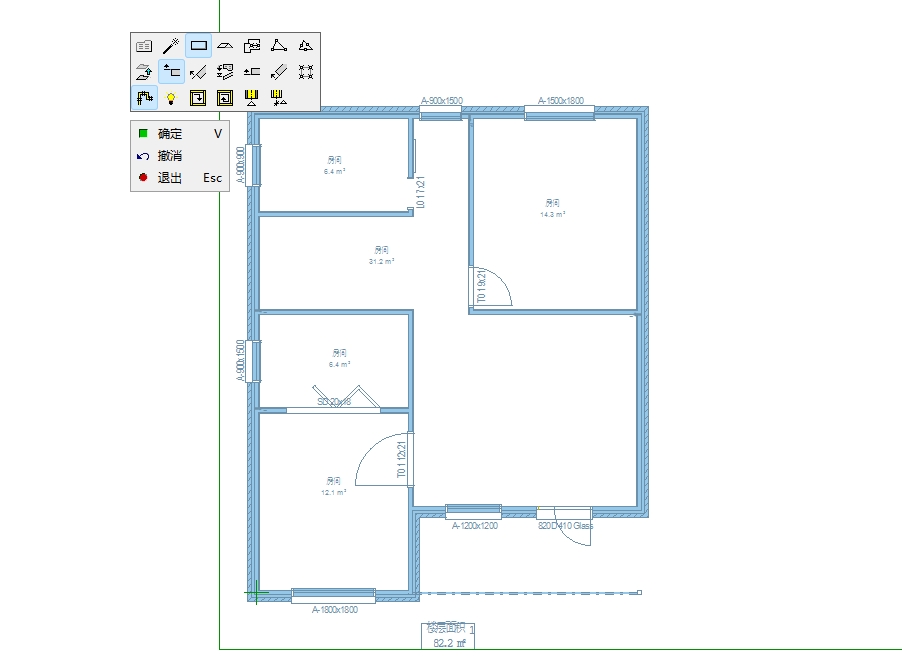

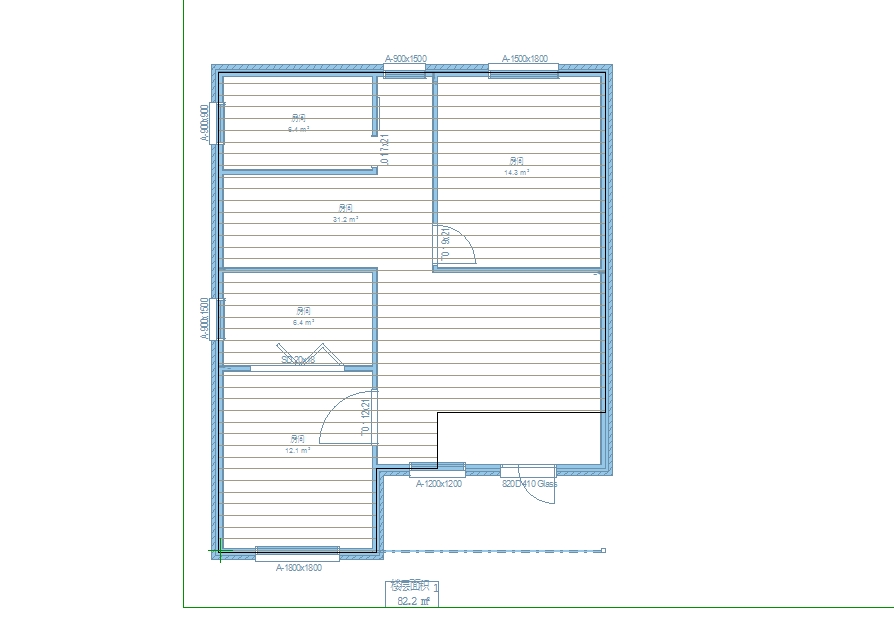

用户需点击鼠标右键来调出平面结构工具，如下图。点击平面结构工具中的使用墙体添加功能然后再点击自动查找外墙功能，接下来平面结构（楼板）被添加与固定在一层墙体龙骨外沿。

Tip

用户需注意：添加二楼地板的时候，需确保二层墙体已被创建。

切割楼板：

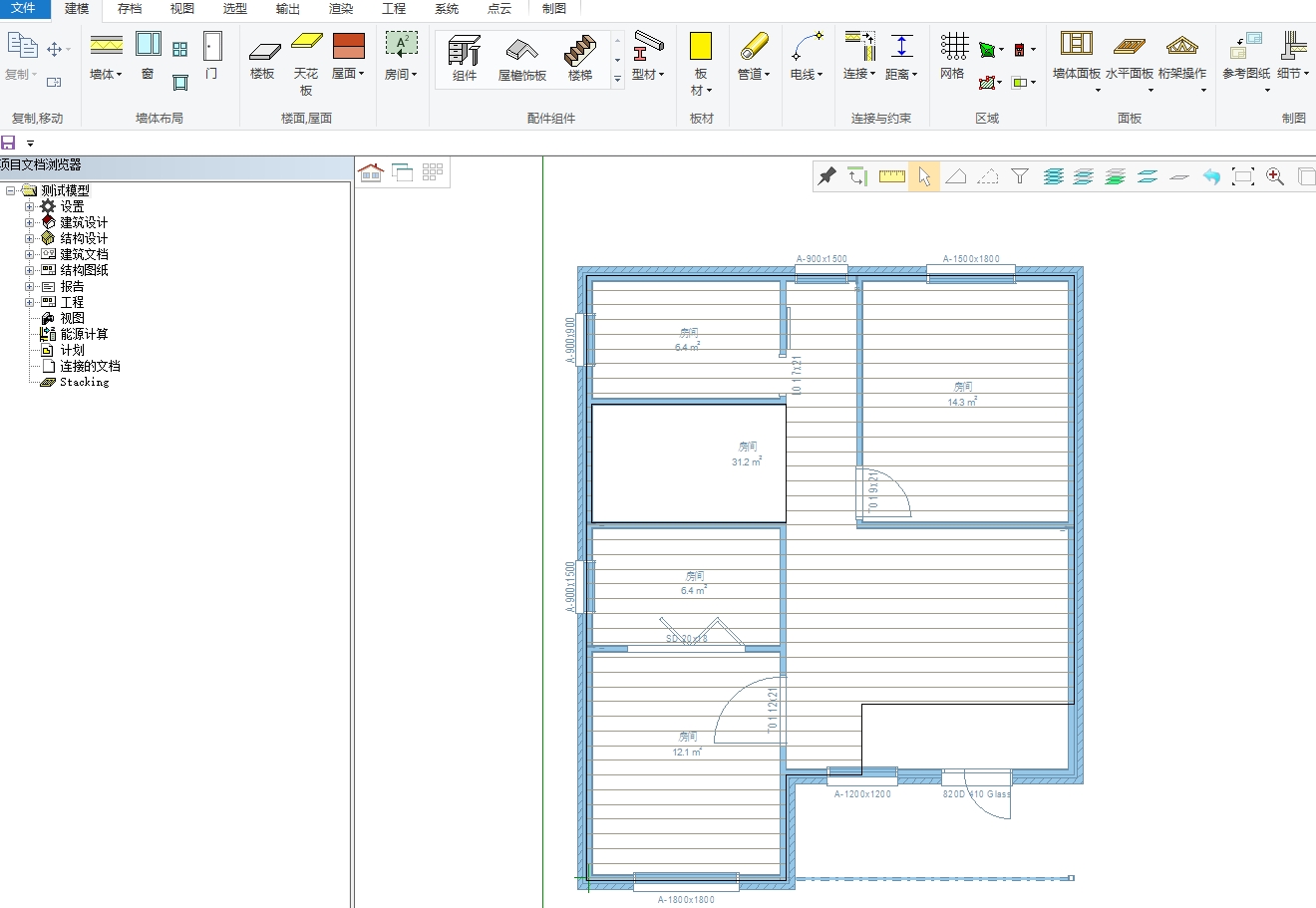

在创建好楼板之后，比如楼梯井位置需要开孔等，我们可以用裁剪或者孔功能。

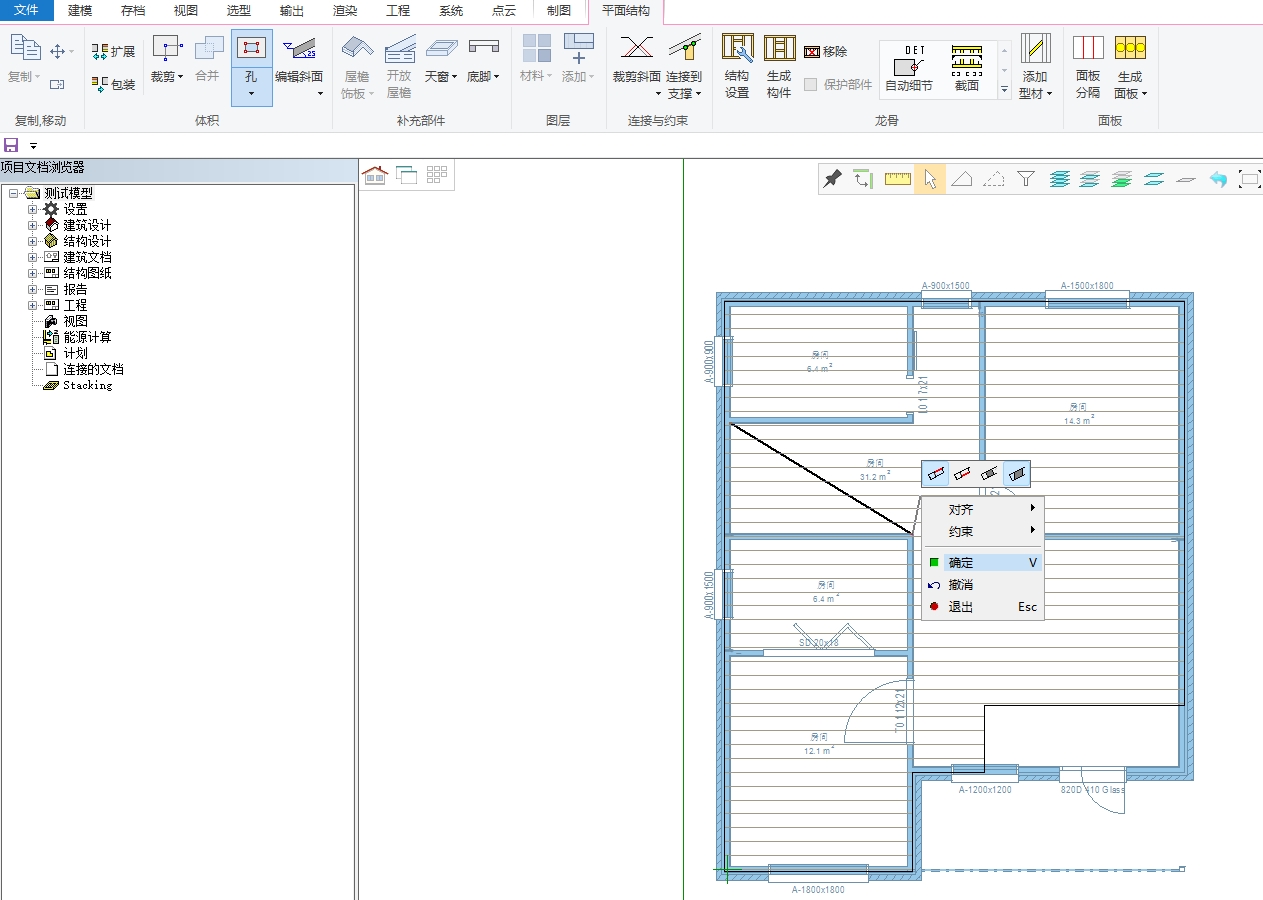

比如使用孔功能，单击孔后，在需要开孔的位置拉一条斜线，右键确认即可。
