5.4 分割平面结构（地板楼板）

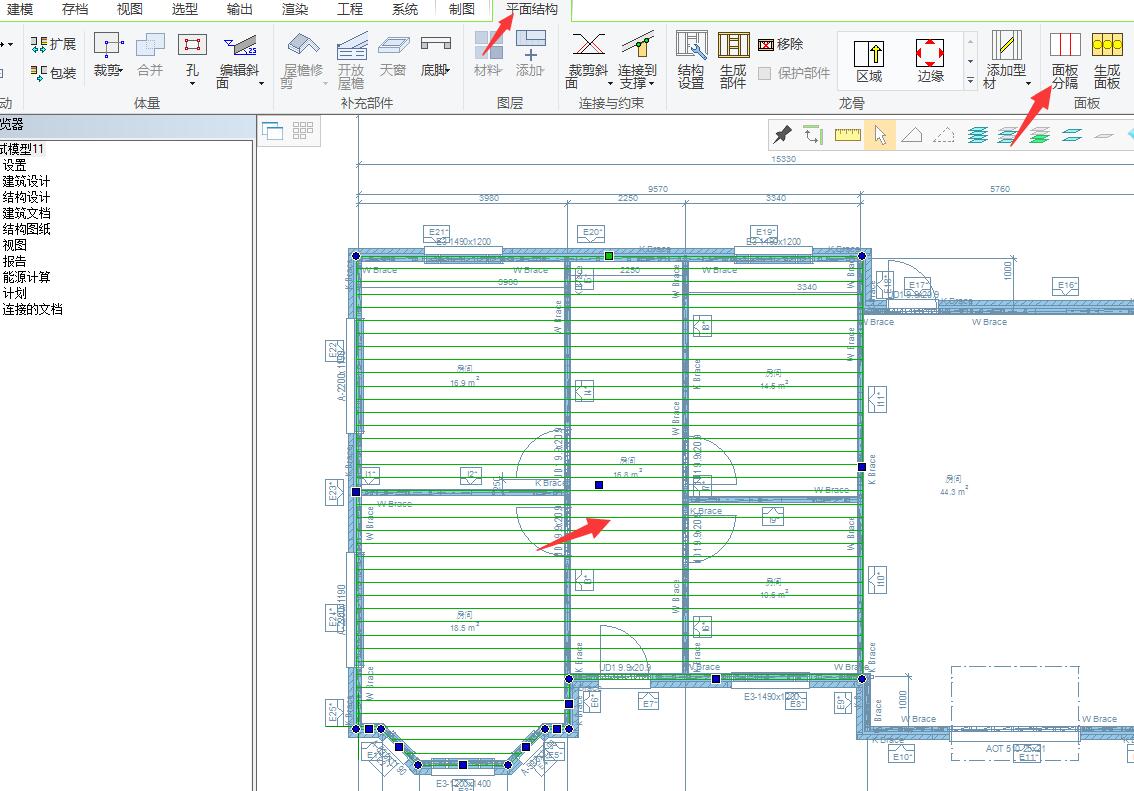

1. 在二楼地板图纸模型对的2D界面内，选择想要生成地板面板与地板框架的的平面结构。在主菜单内，点击 平面结构→面板→面板分割。

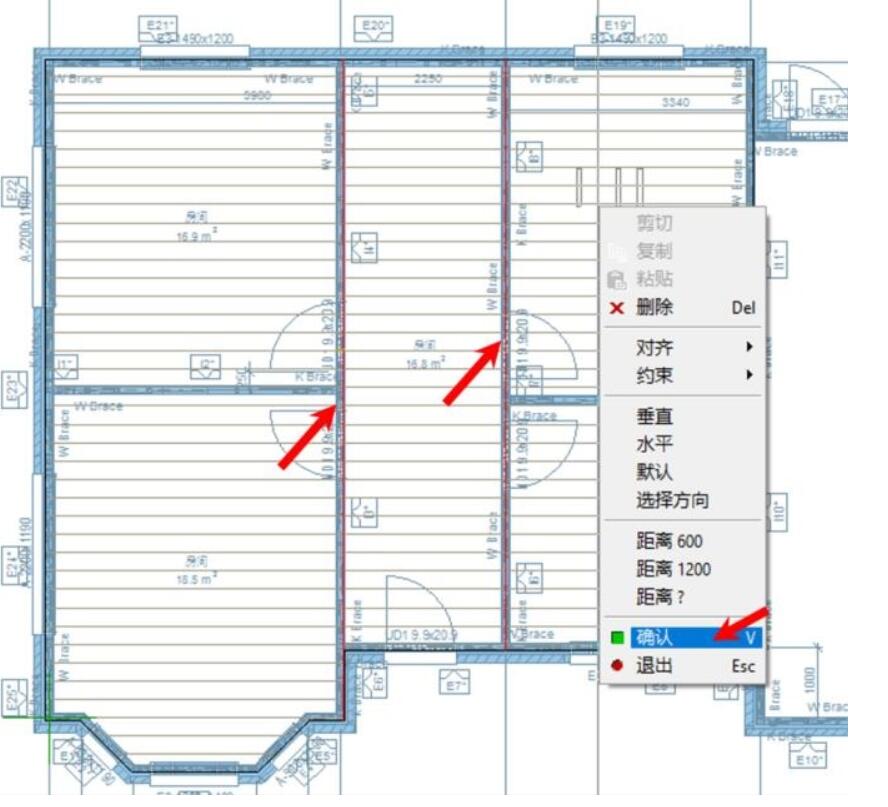

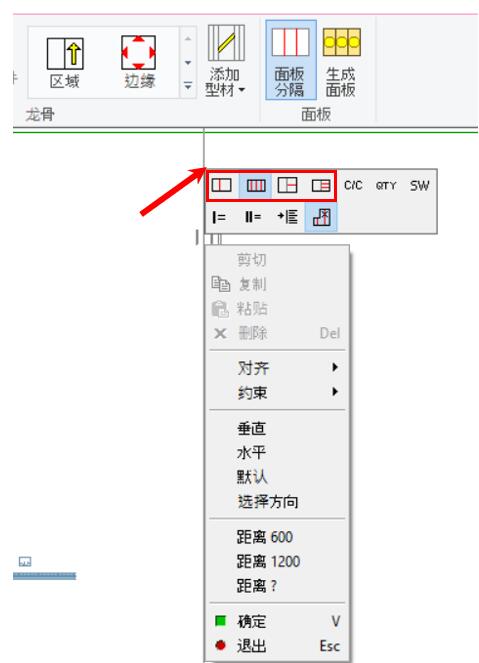

2. 面板分割：软件窗口左边会出现面板分割工具条，用户可使用添加面板分割到区域和添加面板分割到字段等工具将单个或多个面板分割线添加到平面结构上。使用键盘上的左右键可旋转面板分割线的水平或垂直方向。完成添加面板分割线后→鼠标右键→下拉菜单选择确认。

Tip：添加面板分割线后立即生成面板

注意：完成添加面板分割线后， 需立即进行以下步骤（点击平面结构生成面板），不可点击其他处，否则上面添加的面板分割线会变成无效。

Tip：使用平面结构的裁剪功能分割面板

点击 平面结构→体量→裁剪， 在平面结构内使用裁剪功能把平面结构裁剪为几个区域能达到与面板分割功能相同的效果。
