5.6 修改平面结构(地板楼板)的面板龙骨方向
1. 如用户想改变地板楼板的面板龙骨方向(水平或者垂直),可参考以下方法。

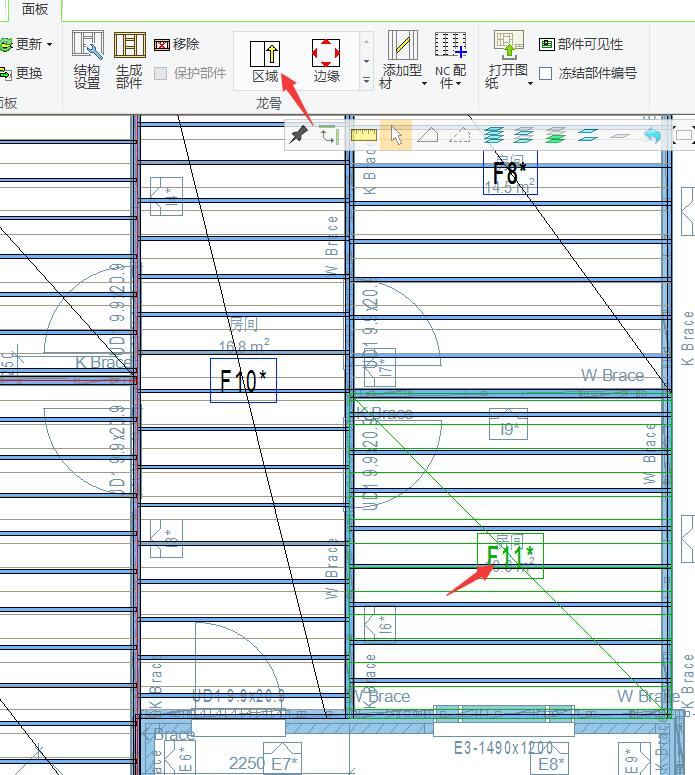

2. 在地板布局图图纸模型对内,2D界面下选中地板面板的编号,在下拉菜单中选择面板→龙骨→区域,在选中的面板旁边即会产生一个箭头(外面圆形包围)。

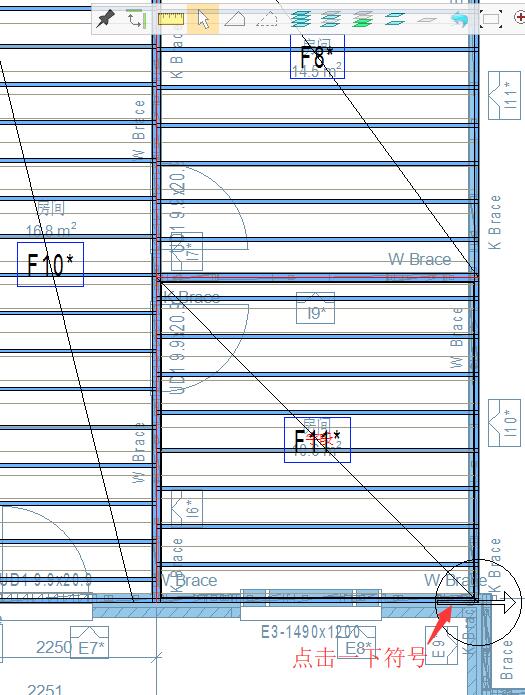

3. 按照软件看提示:选择符号。

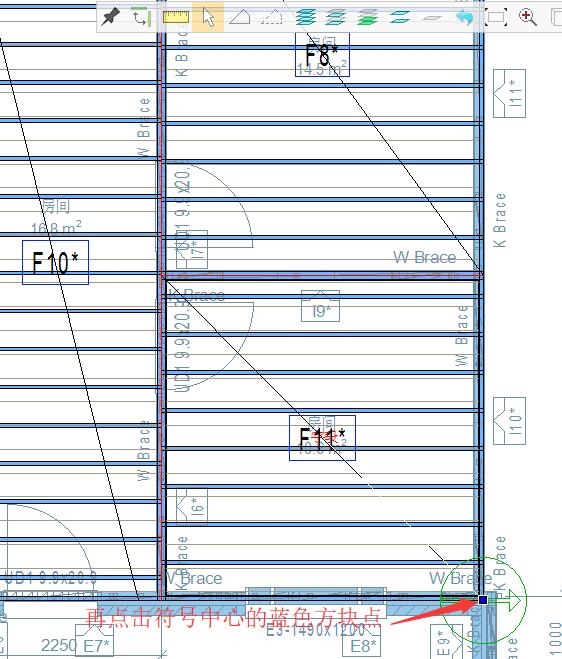

4. 再点击一下箭头符号中心的蓝色方块点。

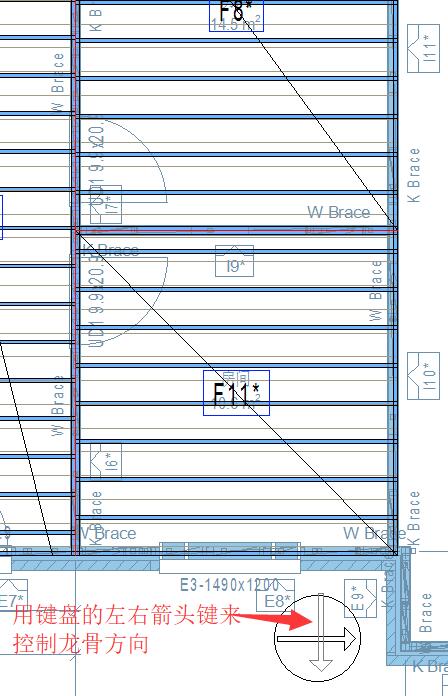

5. 点击箭头符号中心的蓝色方块点后,箭头图标可以用键盘上的左右键来控制旋转,按键盘的左右键,即可改变箭头图标方向(水平变垂直),即表示面板骨架水平排布变成垂直排布。

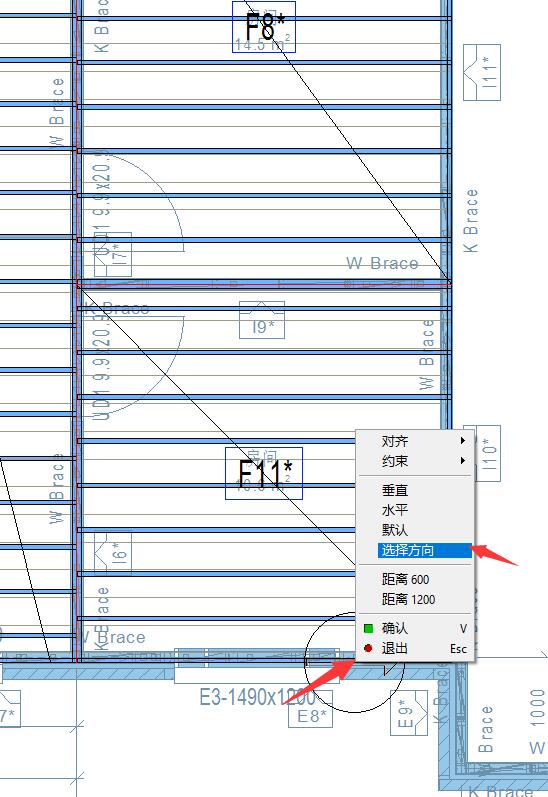

通过鼠标右键下拉菜单来改变箭头方向
除了按键盘的左右键来改变箭头方向,用户也可通过鼠标右键下拉菜单内选择水平或垂直或其他角度。

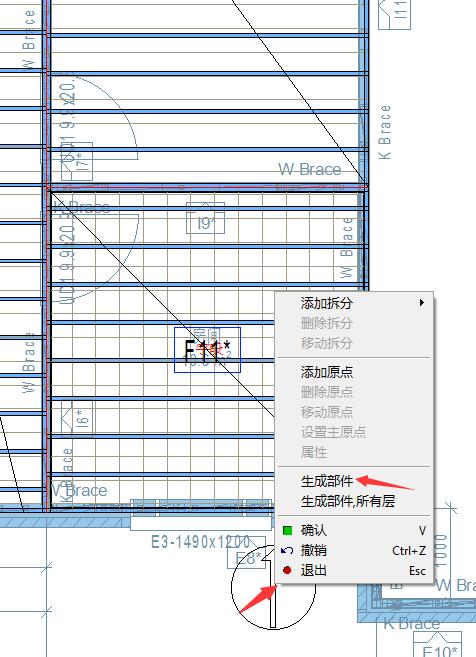

6. 重新生成部件:在第5步骤内选择方向后,随意点击箭头附近的任何一点来放置箭头,接着鼠标右键下拉菜单内选择生成部件。

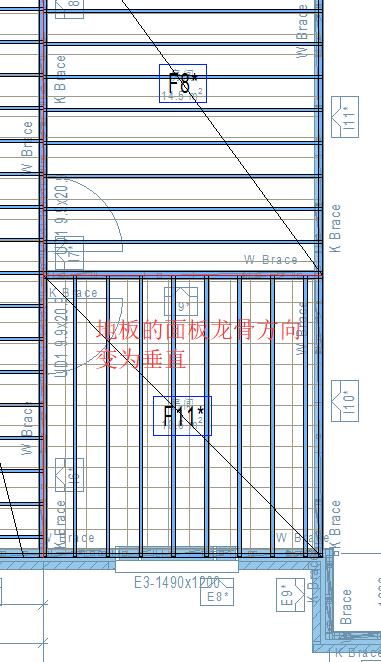

7. 地板的面板龙骨方向即改变,如下图。
