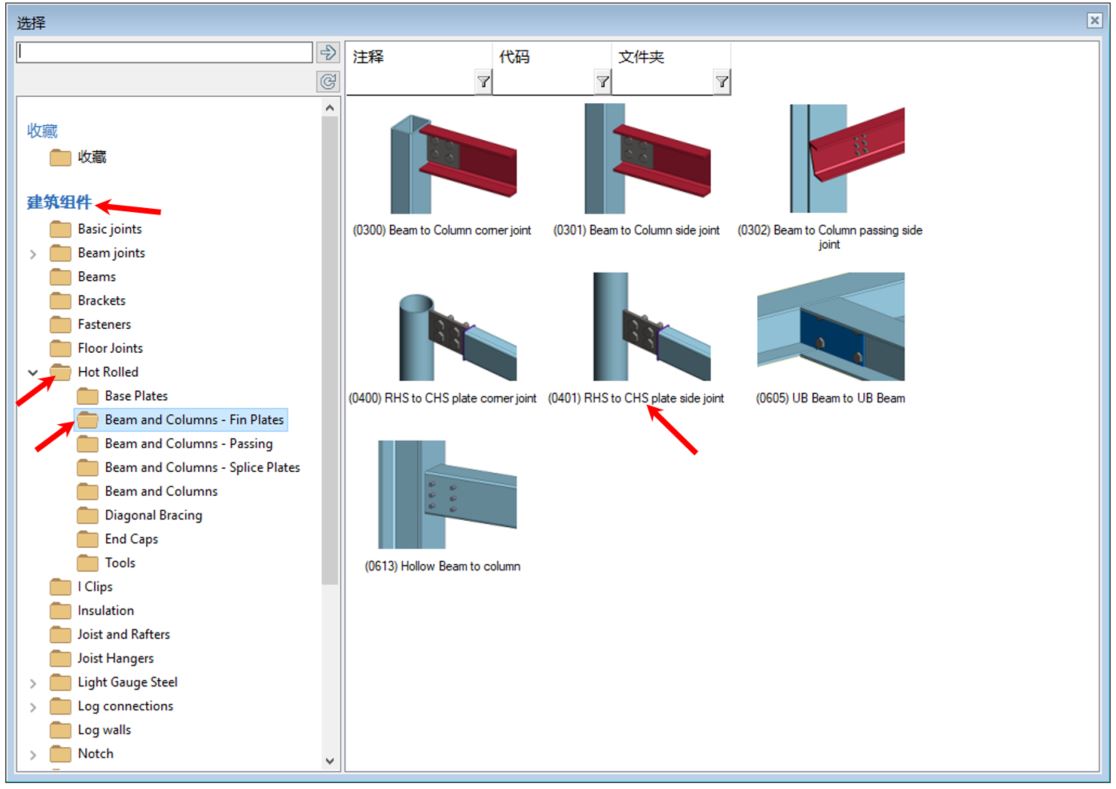

0401 矩形中空型钢梁与圆形中空型钢柱的拼接板连接(侧面位置)(0401 RHS to CHS plate side joint)
0401 矩形中空型钢梁与圆形中空型钢柱的拼接板连接(侧面位置)(0401 RHS to CHS plate side joint)
1. 步骤:按照软件提示,选择柱,选择连接杆件的末端,鼠标右键下拉菜单选择确定。

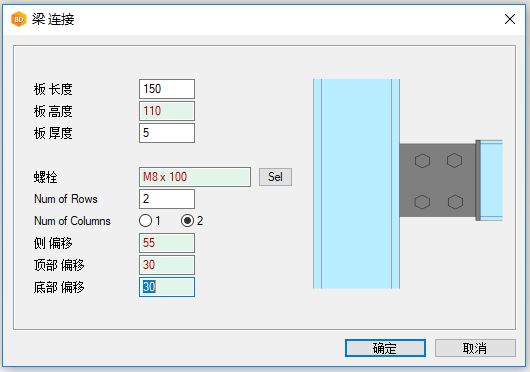

2. 梁连接对话框弹出,梁连接对话框内各标签页的参数说明见下图。
3. 梁连接对话框参数说明。
梁连接对话框参数说明
板长度 :拼接板的水平长度。
板高度 :拼接板的垂直高度。
板厚度 : 拼接板的厚度。
螺栓 :选择螺栓的型号与尺寸。
Num of Rows : 螺栓的行数目。
Num of Columns : 螺栓的列数目。
侧偏移 :螺栓中心点到拼接板垂直外沿的水平距离。
顶部偏移 :第一根垂直螺栓中心点到拼接板顶部的垂直距离。
底部偏移 :最后一根垂直螺栓中心点到拼接板底部的垂直距离。
4. 设置好梁连接对话框内的参数后,点击确定。

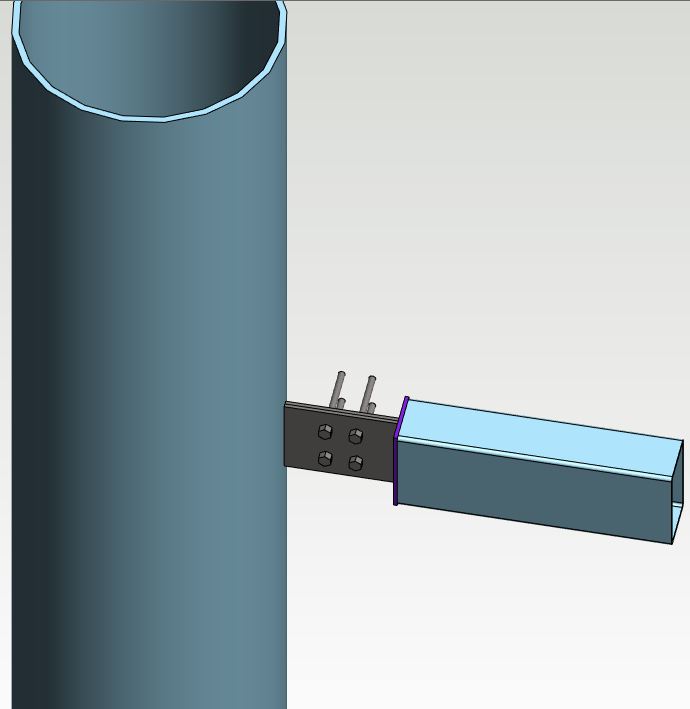

5. 下图为根据用户在梁连接对话框内设置的参数生成的支柱与梁的拼接板连接模型图。
用户可双击拼接板来打开梁连接对话框,修改梁连接对话框的参数。
