0613 矩形中空型钢梁与柱的拼接板连接 (0613 Hollow Beam to column)
0613 矩形中空型钢梁与柱的拼接板连接 (0613 Hollow Beam to column)

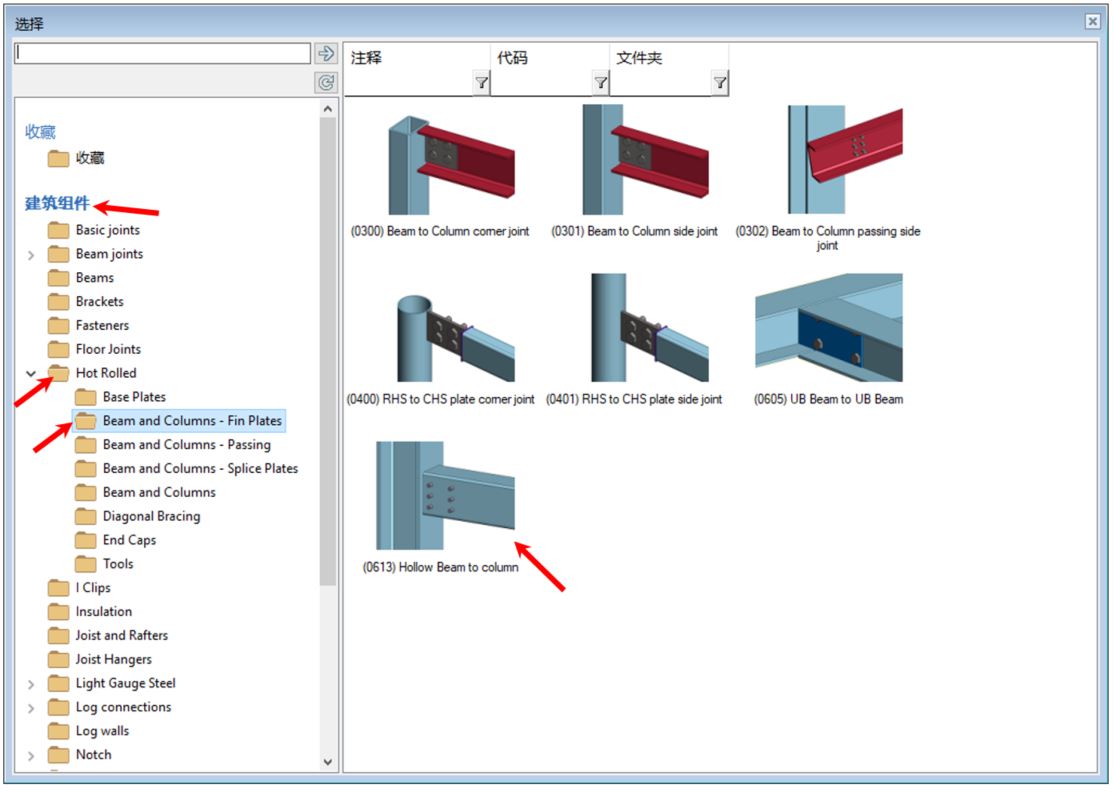

1. 步骤：按照软件提示，选择目标柱，选择梁的末端，鼠标右键下拉菜单选择确定。

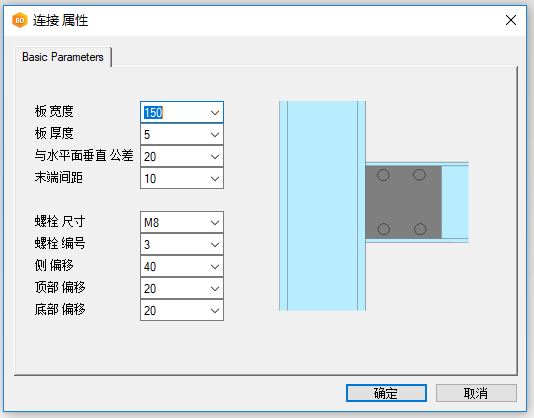

2. 连接属性对话框弹出，连接属性对话框内的参数说明见下图。
3. 连接属性对话框参数说明。
连接属性对话框参数说明
板宽度 ：拼接板的水平长度。
板厚度 : 拼接板的厚度。
与水平面垂直公差 ：拼接板上下水平外沿与梁水平内沿的总和垂直距离。
末端间距 ：矩形中空型钢梁末端与支柱梁表面之间的间隙。
螺栓尺寸 ：选择螺栓的型号与尺寸。
螺栓行数量 ：螺栓的水平行数量。
侧偏移 ：左右两边螺栓中心点到拼接板左右边垂直外沿的水平距离。
顶部偏移 ：顶部第一行螺栓中心点到拼接板顶部水平外沿的垂直距离。
底部偏移 ：底部最后一行螺栓中心点到拼接板底部水平外沿的垂直距离。
4. 设置好连接属性对话框内的参数后，点击确定。

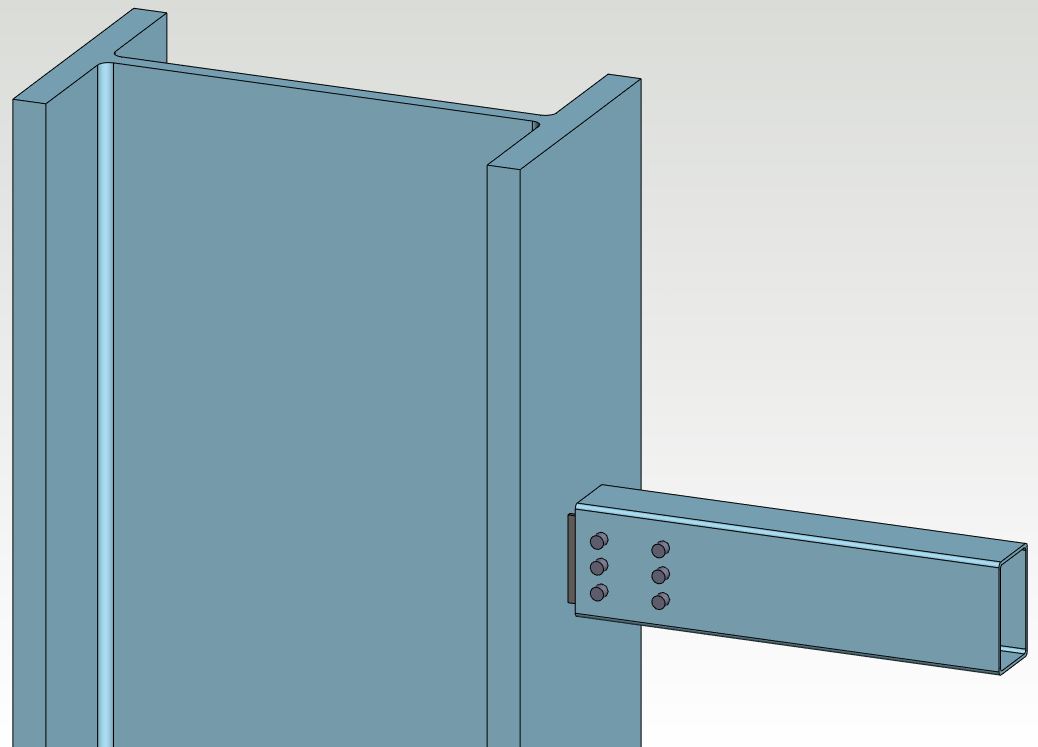

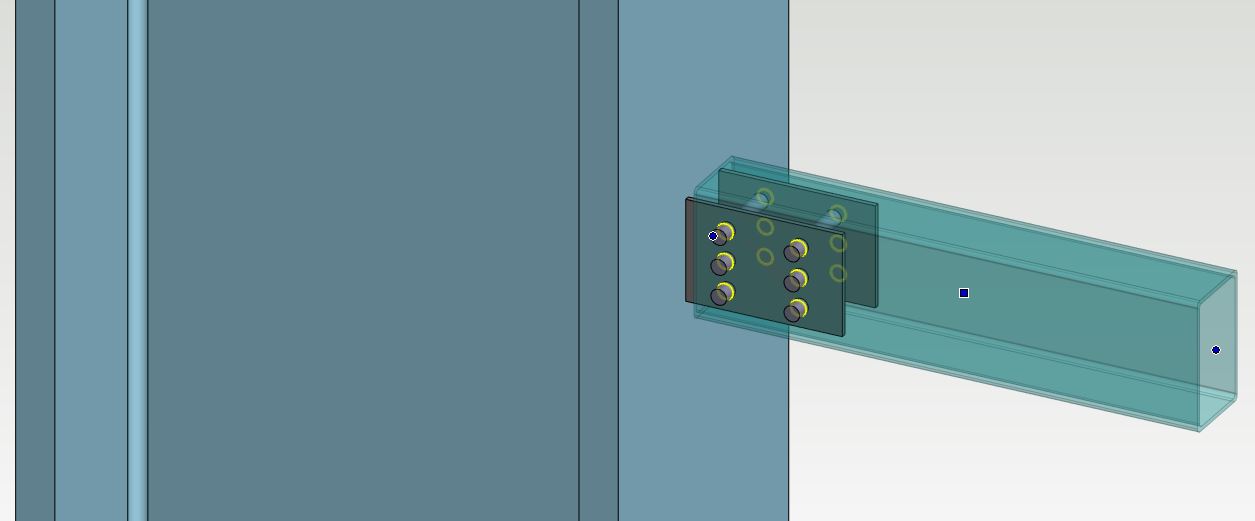

5. 下图为根据用户在连接属性对话框内设置的参数生成的矩形中空型钢梁与支柱的拼接板连接模型图。
6. 用户可双击拼接板来打开连接属性对话框，修改连接属性对话框的参数。
