0302 柱与梁的拼接板连接(腹板背靠立柱侧面连接) (0302 Beam to Column passing side joint)
0302 柱与梁的拼接板连接(腹板背靠立柱侧面连接) (0302 Beam to Column passing side joint)

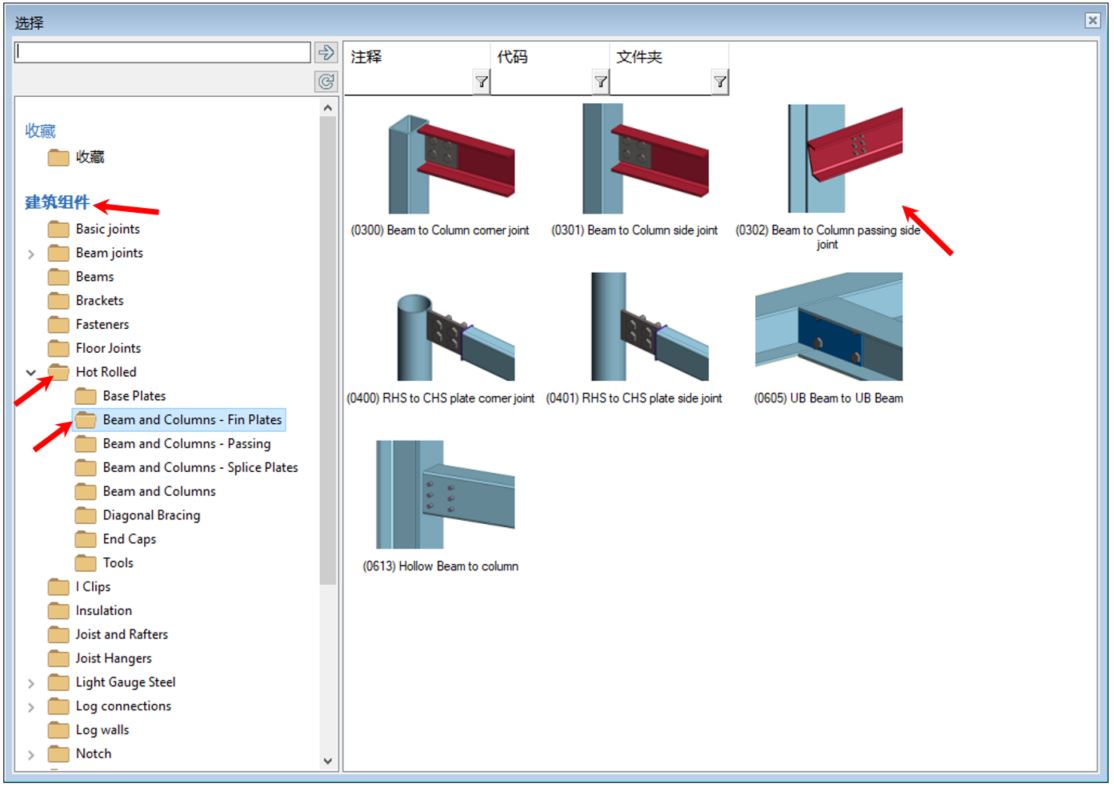

1. 步骤:按照软件提示,选择柱,选择连接杆件的末端梁,鼠标右键下拉菜单选择确定。
2. 梁连接对话框弹出,梁连接对话框内各标签页的参数说明见下图。

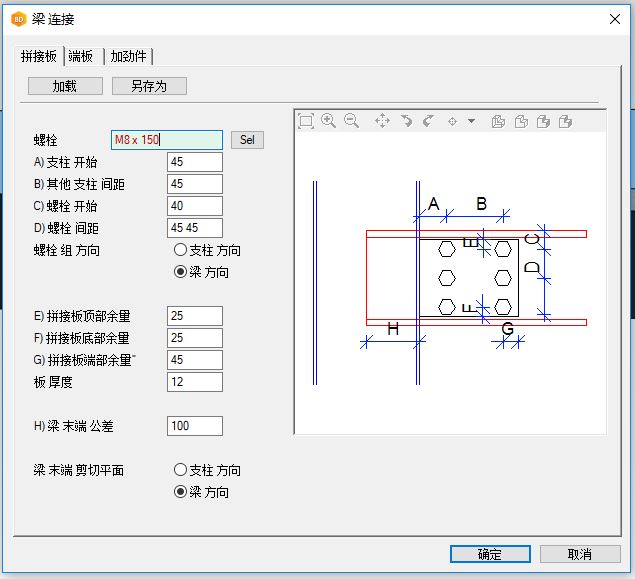

3. 梁连接对话框:拼接板标签页参数说明。
拼接板标签页参数说明
螺栓:选择螺栓的型号与尺寸。
A) 支柱开始 :螺栓中心点到梁末端的水平间距。
B) 其他支柱间距:第一根螺栓中心点到第二根螺栓中心点的水平间距。第三根螺栓可通过在栏内输入第二个数值来添加,第四根螺栓可通过在栏内输入第三个数值来添加,以此类推。
C) 螺栓开始 :螺栓中心点到梁顶部的垂直间距。
D) 螺栓间距 :第一根螺栓中心点到第二根螺栓中心点的垂直间距。第三根螺栓可通过在栏内输入第二个数值间距来添加,第四根螺栓可通过在栏内输入第三个数值间距来添加,以此类推。
螺栓组方向 :选择 梁方向。
E) 拼接板顶部余量:第一根垂直螺栓中心点到拼接板顶部的垂直距离。
F) 拼接板底部余量:最后一根垂直螺栓中心点到拼接板底部的垂直距离。
G) 拼接板端部余量:最后一根水平螺栓中心点到拼接板末端(与支柱相反方向)的水平距离
板厚度 :拼接板的厚度。
H) 梁末端公差 :梁末端与支柱表面的水平距离。
梁末端剪切平面 :选择 梁方向。
4. 设置好梁连接对话框内的参数后,点击确定。

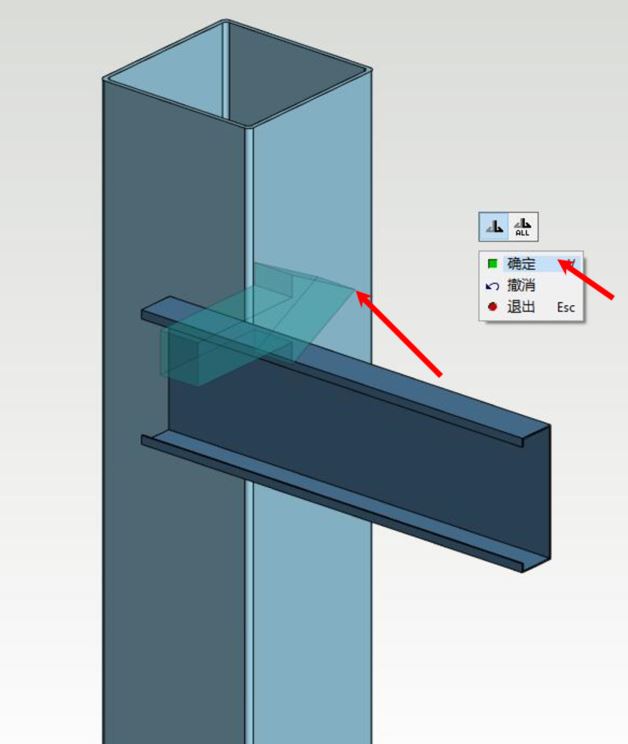

5. 支柱与梁模型之间内会出现一个箭头,如下图所示。
箭头是代表拼接板的位置,用户可点击箭头决定拼接板的位置,在此连接内,拼接板必需在腹板外侧,如下图。
确认好拼接板的位置后,鼠标右键下拉菜单内选择确定。

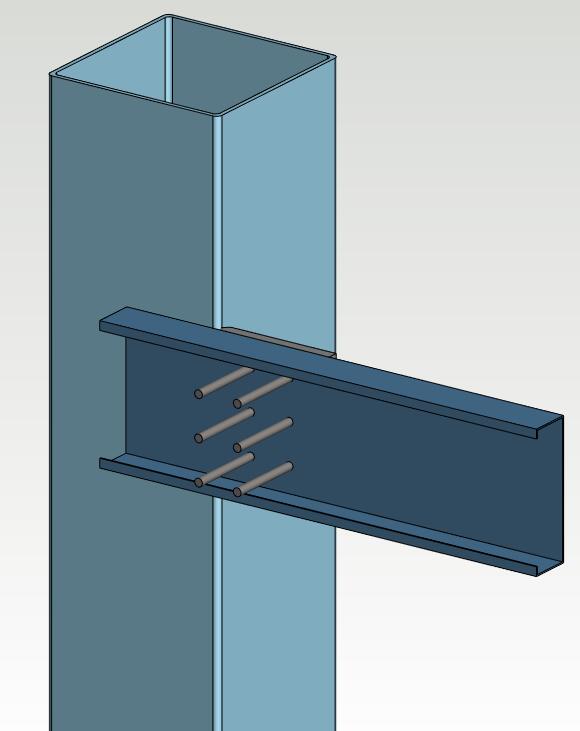

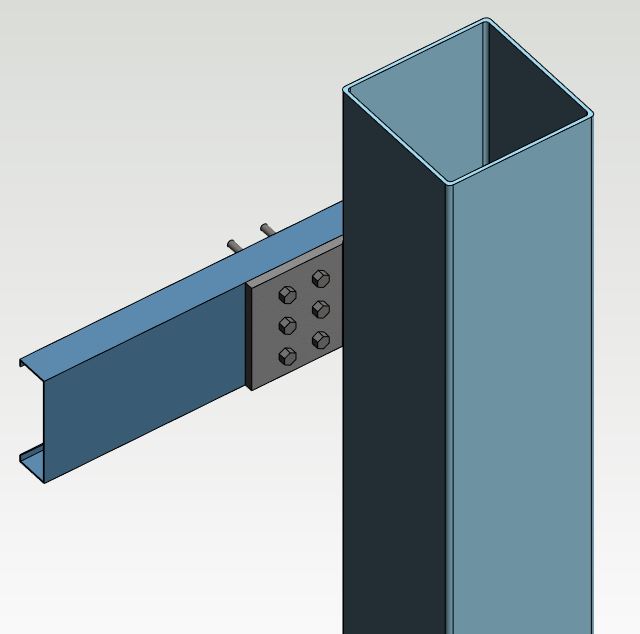

6. 下图为根据用户在梁连接对话框内设置的参数生成的支柱与梁的拼接板连接模型图。
用户可双击拼接板来打开梁连接对话框,修改梁连接对话框的参数。
