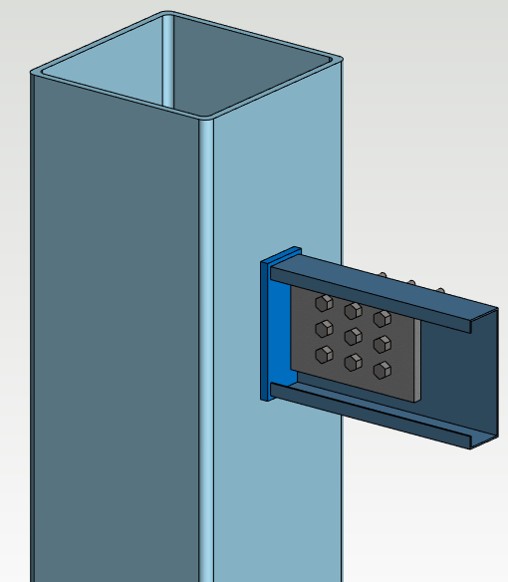

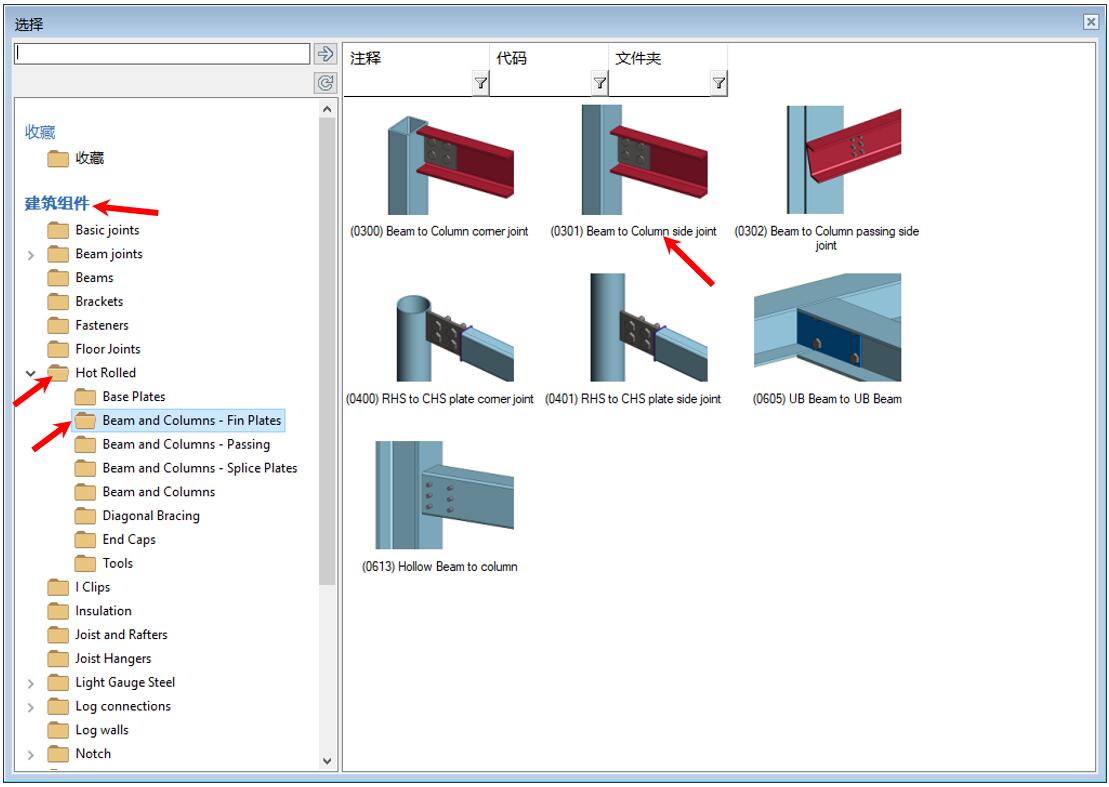

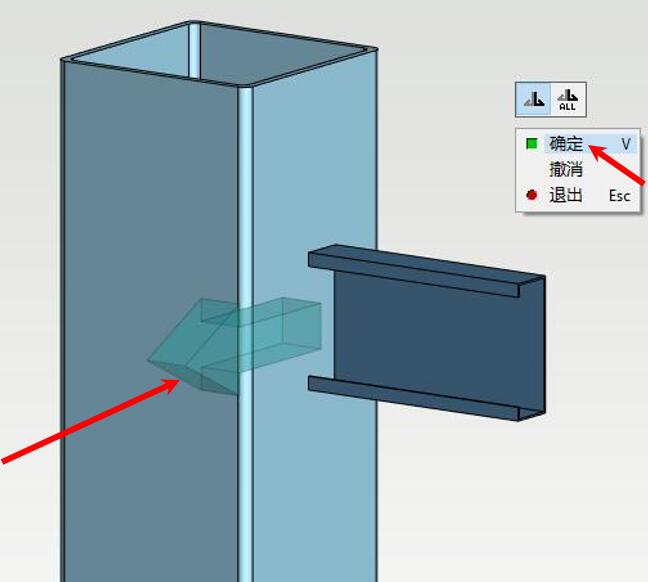

0301 柱与梁的拼接板连接（侧面位置） (0301 Beam to Column side joint)

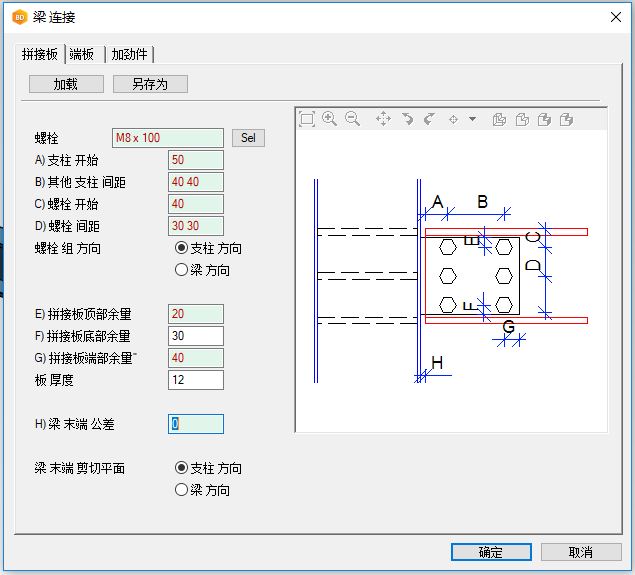

3. 梁连接对话框：拼接板标签页参数说明。

.

.

拼接板标签页参数说明

螺栓                   ：选择螺栓的型号与尺寸。

A) 支柱开始       ：螺栓中心点到梁末端的水平间距。

B) 其他支柱间距：第一根螺栓中心点到第二根螺栓中心点的水平间距。第三根螺栓可通过在栏内输入第二个数值来添加，第四根螺栓可通过在栏内输入第三个数值来添加，以此类推。

C) 螺栓开始        ：螺栓中心点到梁顶部的垂直间距。

D) 螺栓间距        ：第一根螺栓中心点到第二根螺栓中心点的垂直间距。第三根螺栓可通过在栏内输入第二个数值间距来添加，第四根螺栓可通过在栏内输入第三个数值间距来添加，以此类推。

螺栓组方向           ：选择支柱方向。

E) 拼接板顶部余量：第一根垂直螺栓中心点到拼接板顶部的垂直距离。

F) 拼接板底部余量：最后一根垂直螺栓中心点到拼接板底部的垂直距离。

G) 拼接板端部余量：最后一根水平螺栓中心点到拼接板末端（与支柱相反方向）的水平距离

板厚度                   ：拼接板的厚度。

H) 梁末端公差       ：梁末端与支柱表面的水平距离。如有端板，是梁末端与端板表面的水平距离。如无端板，是梁末端与支柱表面的水平距离。

梁末端剪切平面     ：选择支柱方向。

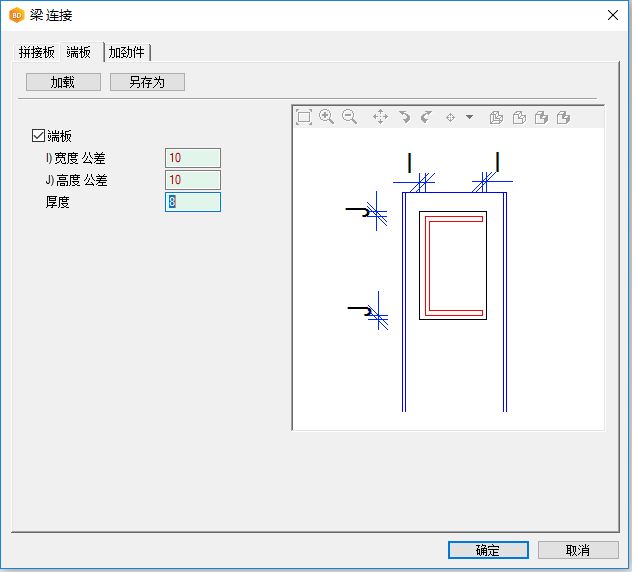

4. 梁连接对话框：端板标签页参数说明。

.

.

端板标签页参数说明

端板             ：勾选端板将在支柱与梁之间添加端板。

I) 宽度 容差 ：梁左右侧面与端板垂直边缘的垂直距离。

J) 高度 容差 ：梁顶部和底部与端板水平边缘的水平距离。

厚度             ：端板的厚度。
