0605 通用梁(工字梁)与通用梁的拼接板连接 (0605 UB beam to UB beam)

0605 通用梁(工字梁)与通用梁的拼接板连接  (0605 UB beam to  UB beam)

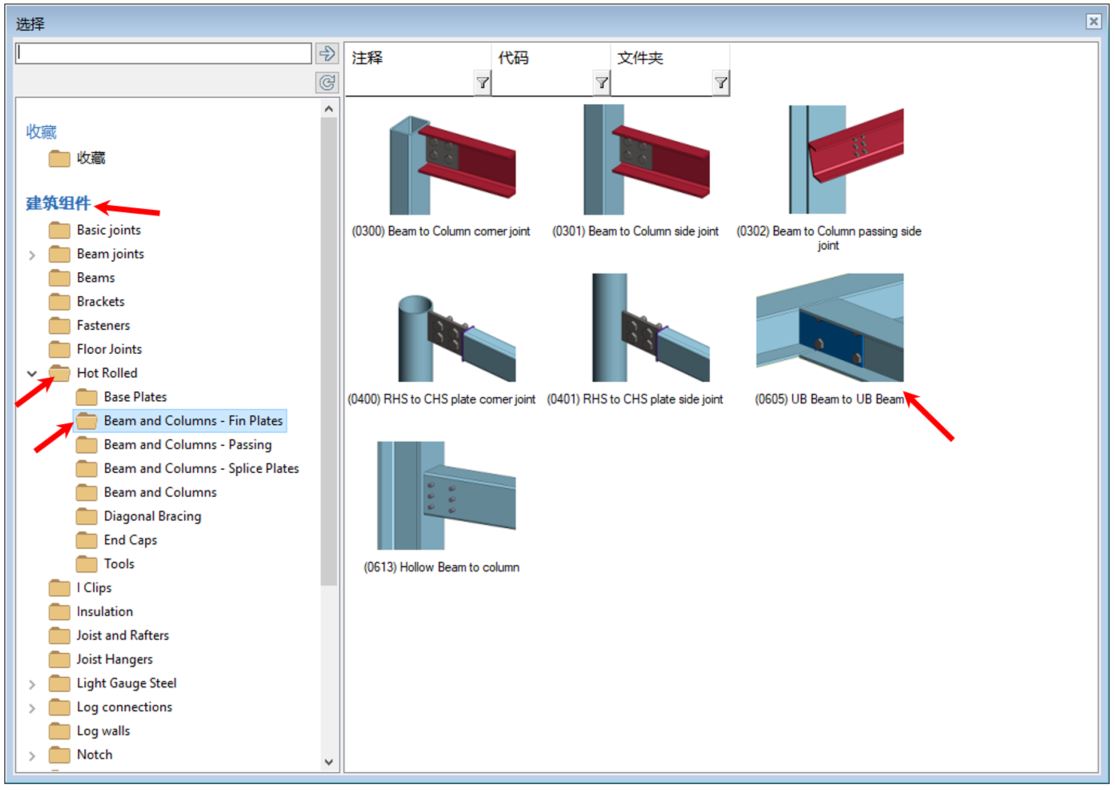

1. 步骤:按照软件提示,选择支撑梁选择要连接的梁的末端,鼠标右键下拉菜单选择确定

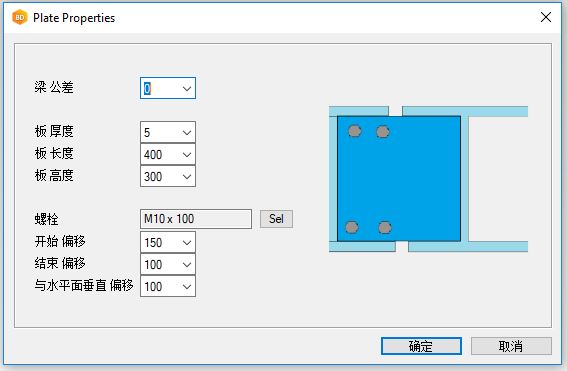

2. 拼接板属性对话框弹出,拼接板属性对话框内的参数说明见下图




3. 拼接板属性对话框参数说明。






拼接板属性对话框参数说明

梁公差                  :通用梁(工字梁)与通用梁之间的间隙。

板厚度                   : 拼接板的厚度。

板长度                  :拼接板的水平长度。

板高度                  :拼接板的垂直高度。

螺栓                      :选择螺栓的型号与尺寸。

开始偏移               :左边螺栓中心点到拼接板左边垂直外沿的水平距离。

结束偏移               :右边螺栓中心点到拼接板右边垂直外沿的水平距离。

与水平面垂直偏移 :上下螺栓与拼接板上下水平外沿的垂直距离。



4. 设置好拼接板属性对话框内的参数后,点击确定

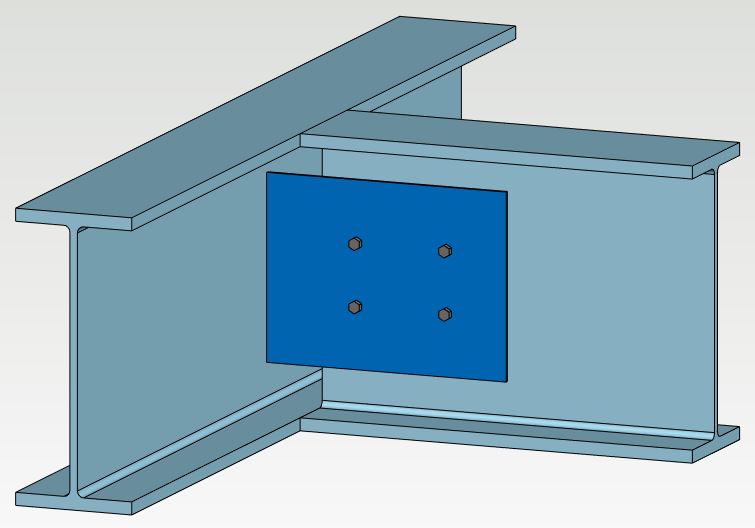

5. 下图为根据用户在拼接板属性对话框内设置的参数生成的通用梁(工字梁)与通用梁的拼接板连接模型图。


6. 用户可双击拼接板来打开拼接板属性对话框,修改拼接板属性对话框的参数。
