6.2.2 (屋面)编辑边缘形状
屋面面板生成的边缘龙骨无螺钉连接
有时候,用户会发现,在屋面面板生成龙骨后,面板的边缘龙骨无螺钉连接, 这是因为屋面的边缘形状与屋面坡面无法形成直角。只要进行以下步骤把与水平垂直边缘修改成与屋面坡面形成直角,然后重新生成屋面面板的龙骨部件,就可以解决这个问题。

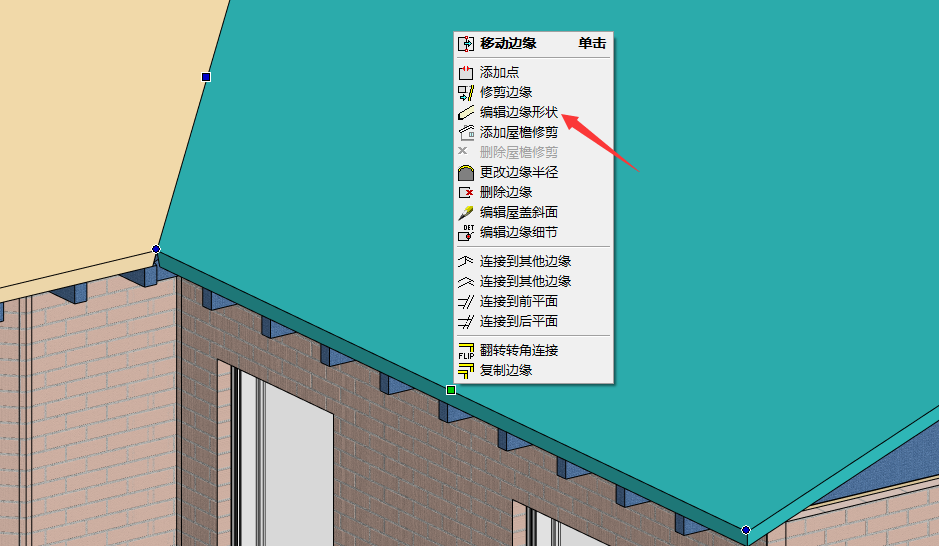

1. 选择屋面,在屋面的边缘形状上的蓝色方块,鼠标右键,选择编辑边缘形状。

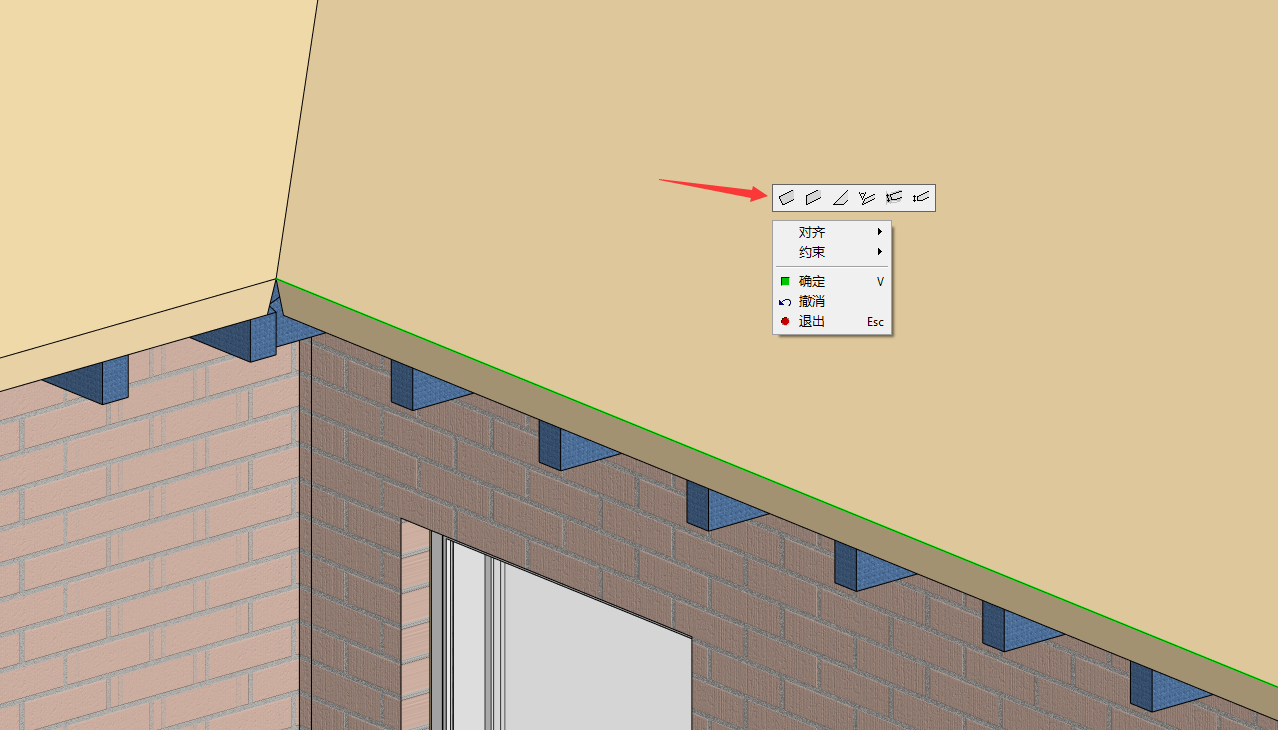

2. 窗口左边会出现工具条, 选择与第一个,与坡面垂直。

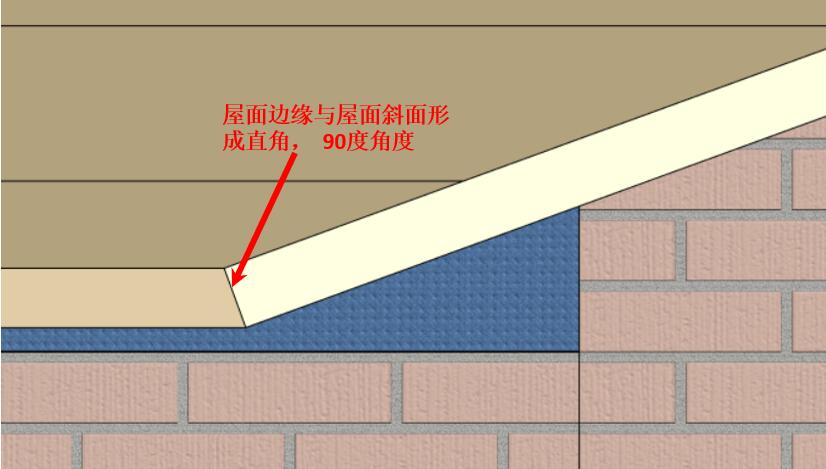

3. 选择好与坡面垂直后,鼠标右键,下拉菜单选择确认。屋面边缘将与屋面坡面垂直。

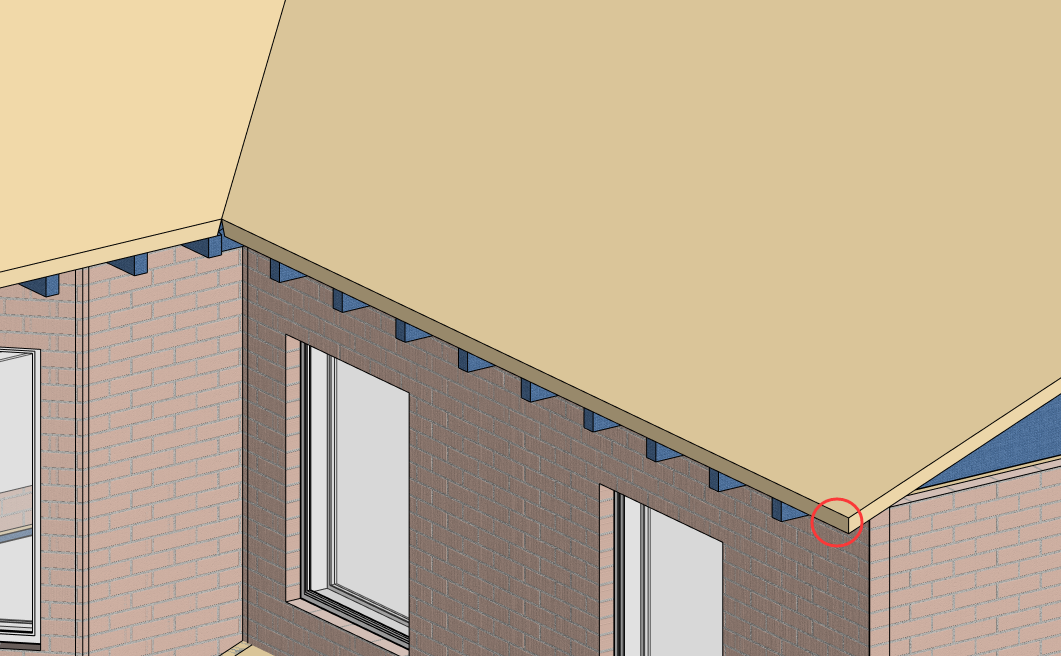

修改编辑屋面边缘形状后,需重新生成屋面面板龙骨
修改与编辑屋面边缘形状后,只要重新生成屋面面板的部件龙骨,边缘龙骨就有螺钉连接了。
