6.2.1 编辑屋盖斜面的形状

用户可以使用拖拽点拉动边缘以改变屋盖斜面形状。用户也可以点击点或者线在斜面上开洞。

断开边缘

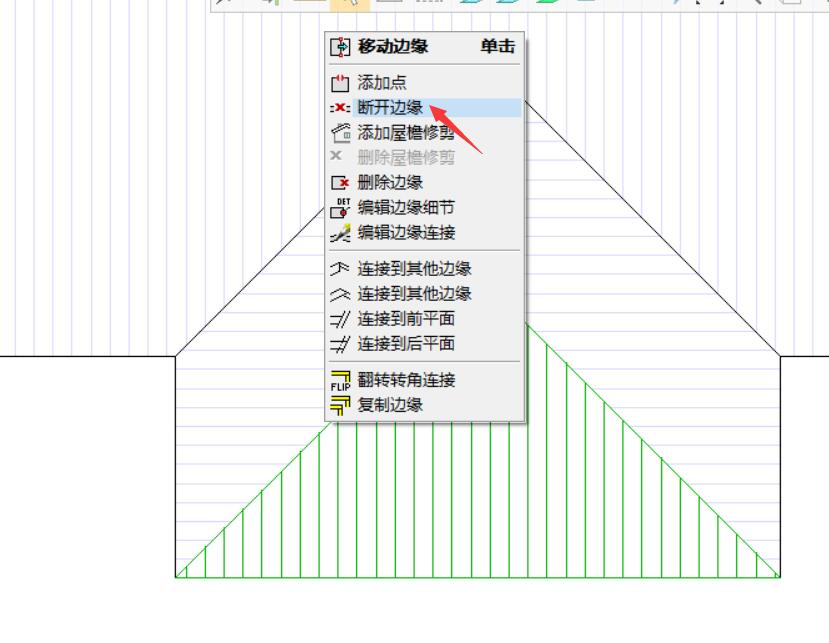

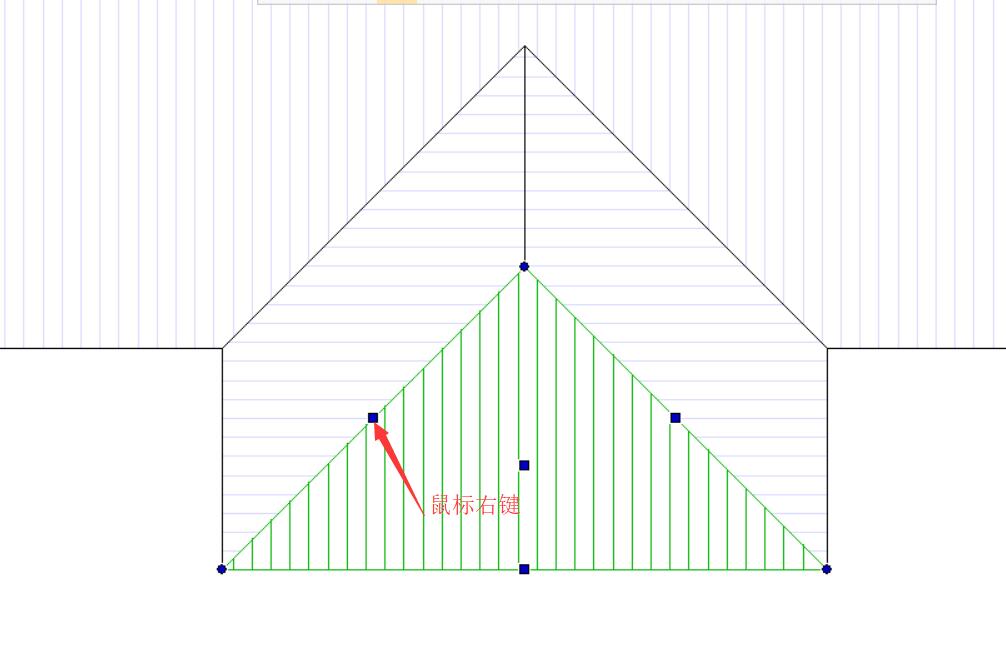

用户在移动或者拉伸相邻屋面时，可能会遇到在执行操作后，屋面位置无法按照执行的指令去改变的情况，这时候需要点击屋面，在两个屋面的连接线的蓝色方块节点上，鼠标右键，选择断开边缘。

在斜面边缘添加点

1. 点击斜面。
2. 把鼠标移动到边缘方形的拖拽点。

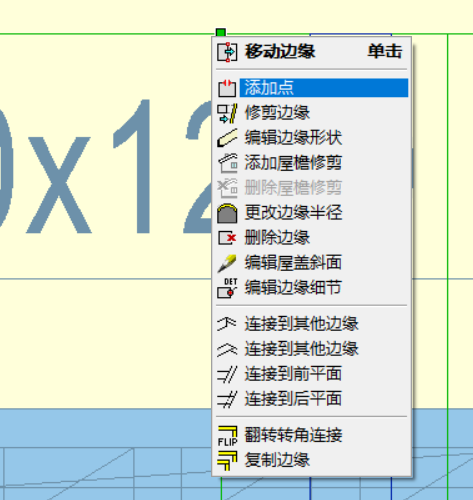

3. 右键打开快捷菜单。
4. 选择添加点。







5. 点击点在边缘的位置。






   边缘已被切割成两个部分。
6. 在另外一个部分添加另外一个点。

使用拖拽点移动边缘

移动斜面中间的区域

1. 点击方形拖拽点。








2. 点击点的新位置。












在斜面上切孔

您可以在斜面上切孔后移动孔的边缘以得到以上描述的结果。

1. 点击斜面。

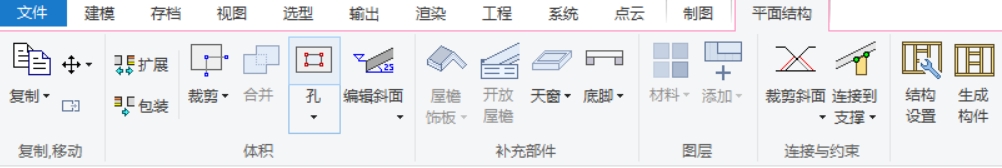

2. 在平面结构菜单栏，在体量分组中，找到孔






3. 点击孔的角落点。用户可以点击两点切出一个长方形的孔：







4. 点击确认。
5. 点击边缘上的方形拖拽点，然后点击点的新位置。
