4） 分析
在菜单栏中点击
改变应力图形
- 显示的应力图形可以通过在FEA结果对话框中修改。
- 不同应力图形的描述如下表
| 应力图形 | 单位 | 描述 |
|---|---|---|
| 轴向力 N | kN | 梁的轴方向的力 |
| 旋转扭矩 MT | kNm | 绕梁的轴方向的力 |
| 弯矩 MY | kNm | 绕截面第一主方向的弯矩 |
| 弯矩 MZ | kNm | 绕截面第二主方向的弯矩 |
| 剪切力 QY | kN | 在截面第一主方向的剪切力 |
| 剪切力 QZ | kN | 在截面第二主方向的剪切力 |
| 正压力 | MPa | 梁的轴方向的正压力计算如下：
|
| Von Mises 等效应力 | MPa | Von Mises等效根据以下公式按主应力和切应力计算。
方程式中， σ 是梁的轴向正应力，τ 是截面主方向的切应力。 切应力由以下构成
Von Mises 应力计算是估算值。基于有限元的分布，不能准确地计算横截面的切应力分布。在大多数情况下显示的值比实际值高一点。 |
| 位移 D | mm | 梁的中心轴方向的位移 |
| 位移 DY | mm | 横截面第一方向的位移 |
| 位移 DZ | mm | 横截面第二方向的位移 |
| 扭转 | mrad | 梁轴方向的扭转 |
观察位移
- 拉动挠度滑块可以显示结构的位移。
- 结构的位移在3d模型中显示。
Note!
显示的位移并不是按照比例的，为了更直观地显示形变模式，位移已被夸大显示。
修改结果的可视性
改变显示结果

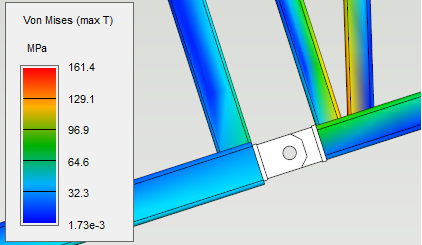

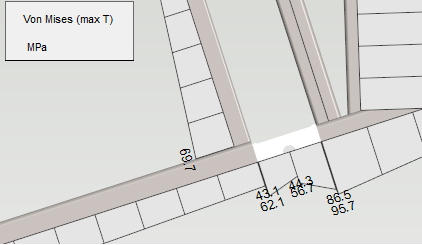

- 结果可以选择彩色显示或者曲线图显示。
- 图形的比例可以通过比例系数进行调整。
显示支撑反应力
- 勾选显示支撑力。支撑反应力在支撑节点以kN为单位显示。
- 支撑反应力的坐标系统可以为节点的本地坐标系统或者是3d模型中的全局坐标系统。
- 勾选显示支撑扭矩。支撑力矩在支撑节点以kNm为单位显示。
- 支撑反应力矩的坐标系统可以为节点的本地坐标系统或者是3d模型中的全局坐标系统。
显示连接节点
- 勾选显示连接节点。当前分析的主节点和被连接的节点会被显示。
隐藏型材
- 当使用曲线图显示时勾选隐藏型材。当前分析中的构件几何会被隐藏。
- 构件的节点和中性轴会被显示。

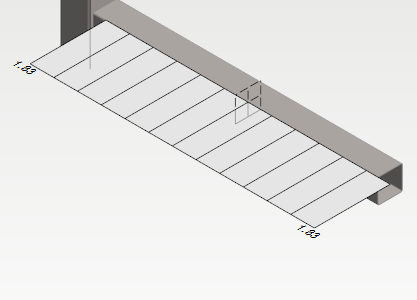

旋转展示平面
- 旋转显示平面可以用以显示那些不能以截面主方向表示的应力图形。这些应力图形包括
- 轴向力 N
- 扭矩 MT
- 正应力
- Von Mises等效应力
- 位移 D
- 扭转

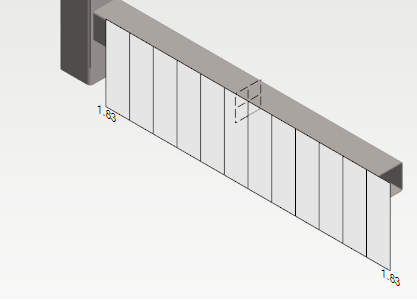

当旋转显示平面被勾选，并且以上的应力图形被选中，展示平面则为横截面的第一主方向。
图形的展示平面默认为横截面的第二主方向。
- 剪切力QY, QZ 和位移DY, DZ 的全局方向可以从图形的垂直方向观察。
- 弯矩MY 和 MZ的全局方向可以从展示平面的垂直方向观察。
保存视图
- 可以点击保存视图保存视图。如有需要，背景颜色可以改成白色的。
