1） 结构

梁和框架的结构是指在3d模型中创建的梁，并且可以认为是一根或者多根梁单元。每根梁单元包含两个节点。

添加或移除分析结构

1. 从3D模型仲选择结构
2. 在快捷菜单仲选择：

 从分析中删除

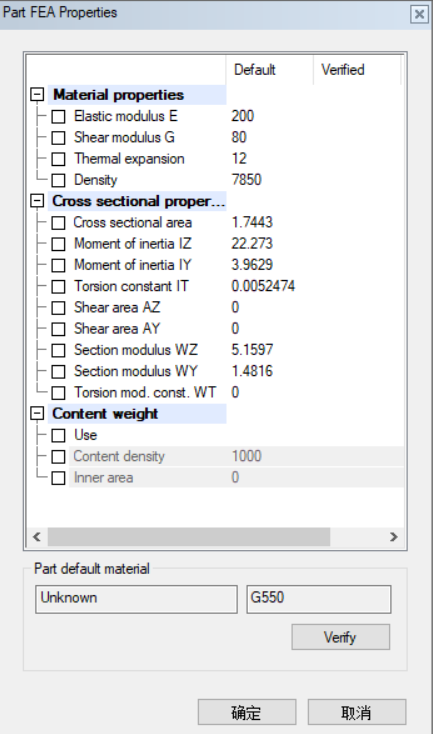

修改结构的材料和横截面性能

1. 在3D模型中选择需要修改的结构
2. 在快捷菜单中点击



   属性，便可以编辑横截面性能了。

• • 默认的材料性能是从3d模型中的结构性能中读取的。
  • 如果材料在d_SPEC1数据库中并没有定义，那么材料被认为是常规的钢材。
  • 选择Verify以选择材料，从数据库中选择合适的材料。
  • 横截面数据根据3d模型中的结构自动定义。
  • FEA结构性能的所有数值都可以在Verified一列中更新。

把鼠标光标停留在当前分析中的一个构件，可见其关于FEA的额外信息。要打开此功能，需要勾选偏好→图纸, 模型→视图→在光标处显示几何提示 。

定义管道内容物重量

1. 在FEA界面的3D模型中选择结构。
2. 从快捷菜单中点击



    属性。
3. 在Content weight栏目中勾选Use。
   • 对于圆形管道的截面，内部面积是自动定义的。
   • 默认的内容物的密度为水的密度。

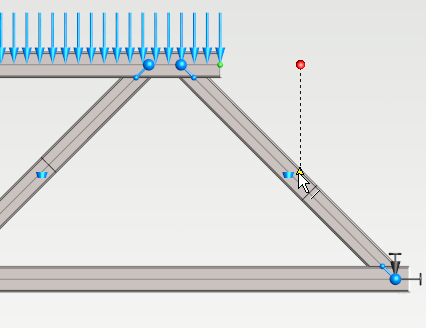

在结构中添加节点

1. 在3D模型中选择一个结构。
2. 从快捷菜单中选择



   插入点。
3. 使用光标放置节点。

• • 节点也可以添加到结构的延伸部分。

选择结构中的节点

1. 在3D模型中选择结构。
2. 点击



   选择点。所选的结构中所有的节点则会被选定。

自动连接结构的节点

1. 在3D模型中选择需要连接的结构。
2. 在快捷菜单中点击



   连接点。此功能可以根据给定的工差距离和预定连接类型自动连接所选结构的节点。
   • 工差可以设定为自动或者手动。自动工差是用所选结构横截面的Y轴最大尺寸定义的，所以工差距离为1.7 x MAX_Y / 2，其中MAX_Y  指Y轴最大尺寸。手动工差可以用数值输入。
   • 节点连接类型可以分为四种。

     •

        完全连接

     •

        绕横向Y轴铰链

     •

        绕横向Z轴铰链

     •

        绕横向Y,Z轴铰链
   • 新的连接节点使用的是结构的本地坐标系统，连接类型是为连接的节点定义的。
   • 连接类型可以选择刚性或者主从连接。
3. 点击确定。
   • 已建立连接的节点也可以手动去除。
   • 如果连接去除，结构的自由节点也会被去除。
