修改桁架以及水平面板标签字体大小

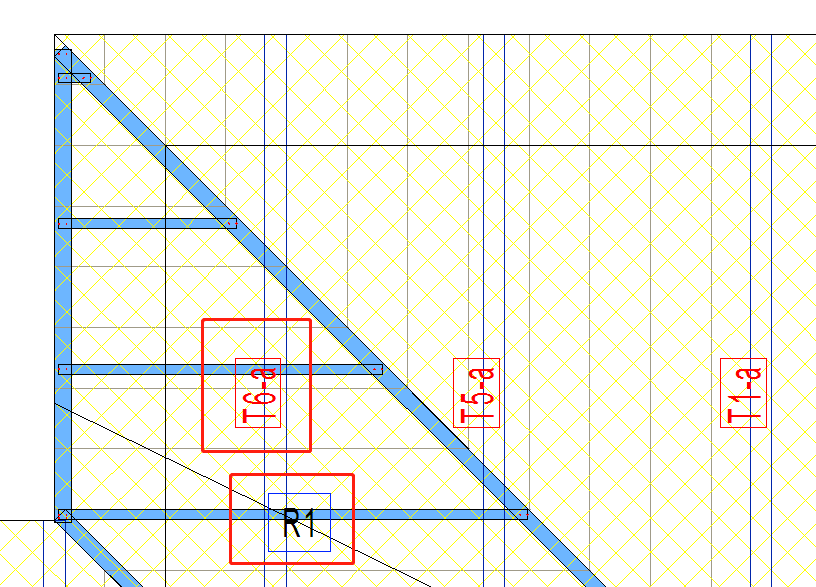

桁架标签以及水平面板(例如屋面,天花板以及楼板面板)的标签大小可以按用户需要更改。操作如下。

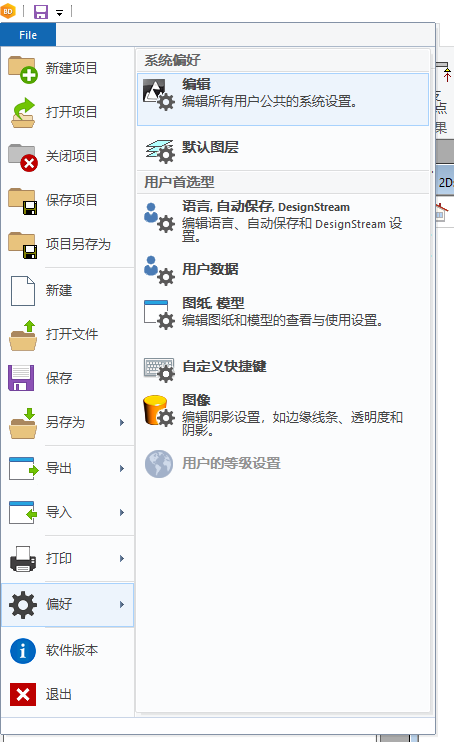

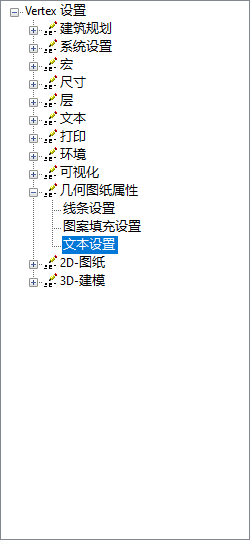

1.进入软件偏好,编辑,打开文本设置。

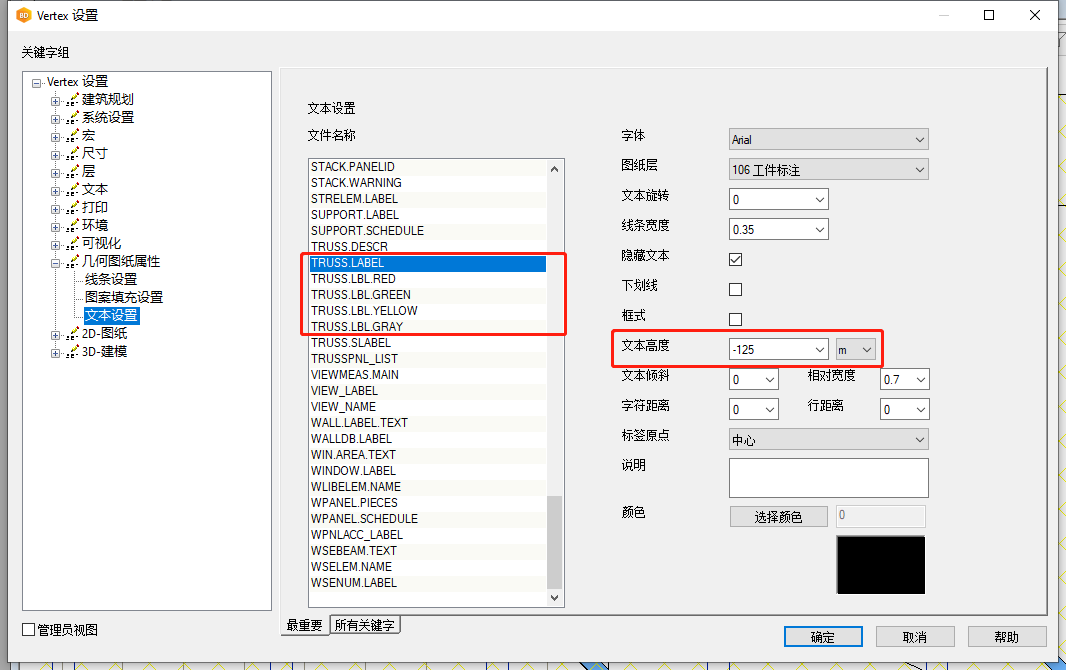

2.桁架标签大小由图中所示的参数控制,请统一更改它们的文本高度。注意保留其中的负号,它代表文本高度将根据模型比例自动调整。

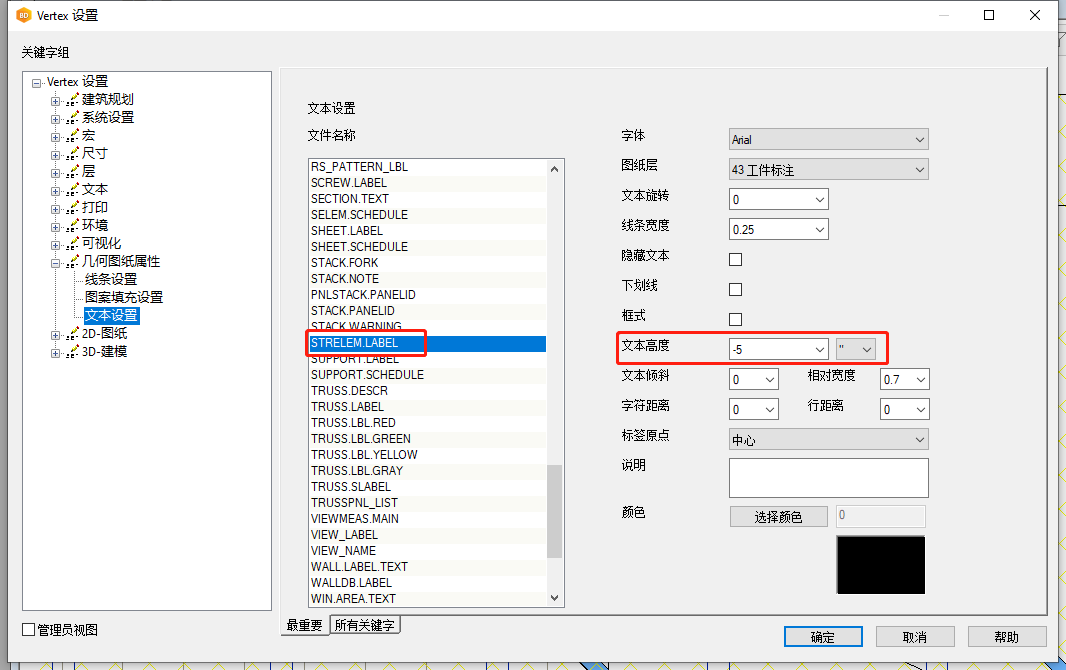

3.水平结构的标签大小由STRELEM.LABEL的文本高度控制。注意保留其中的负号,它代表文本高度将根据模型比例自动调整。



注意

更改后需要重启软件,并重新生成部件标签,修改方可生效。

墙体标签字体大小的修改方式不同与此,详情请查看修改墙体面板标签大小
