图像设置

1.  用户可自行设定软件的图像设置。步骤如下

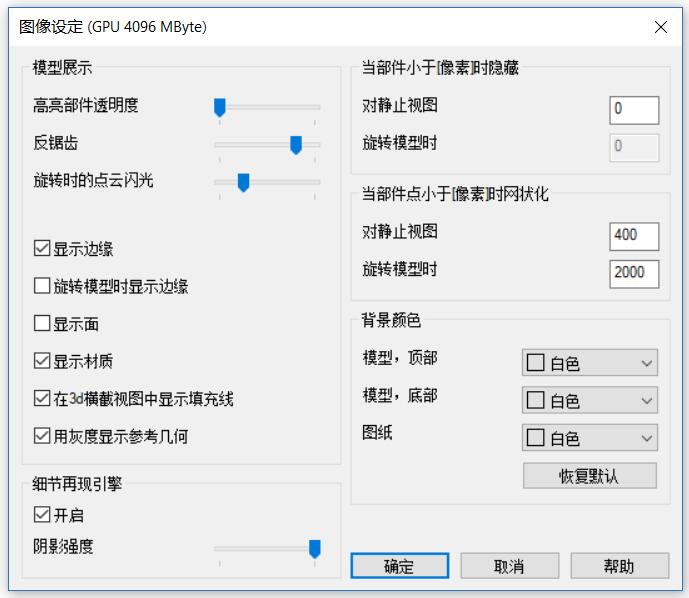

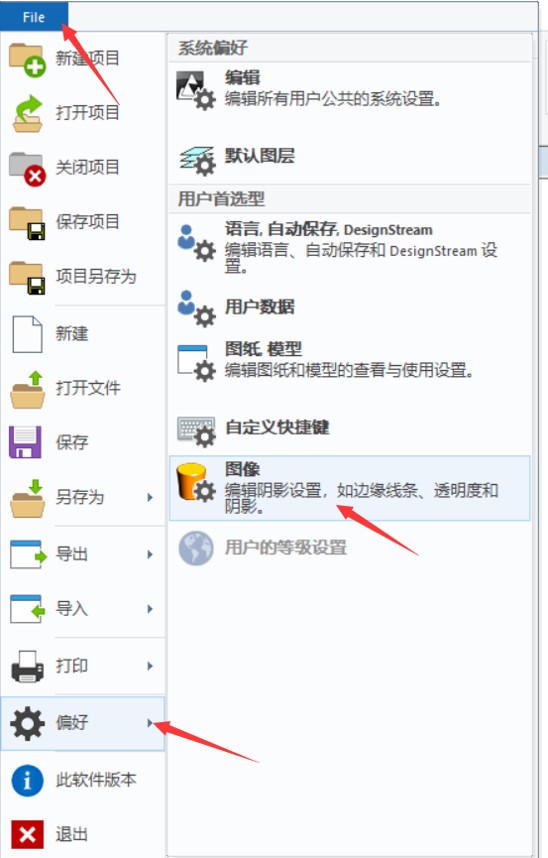

点击下拉菜单 文件→偏好→图像。

显示边缘

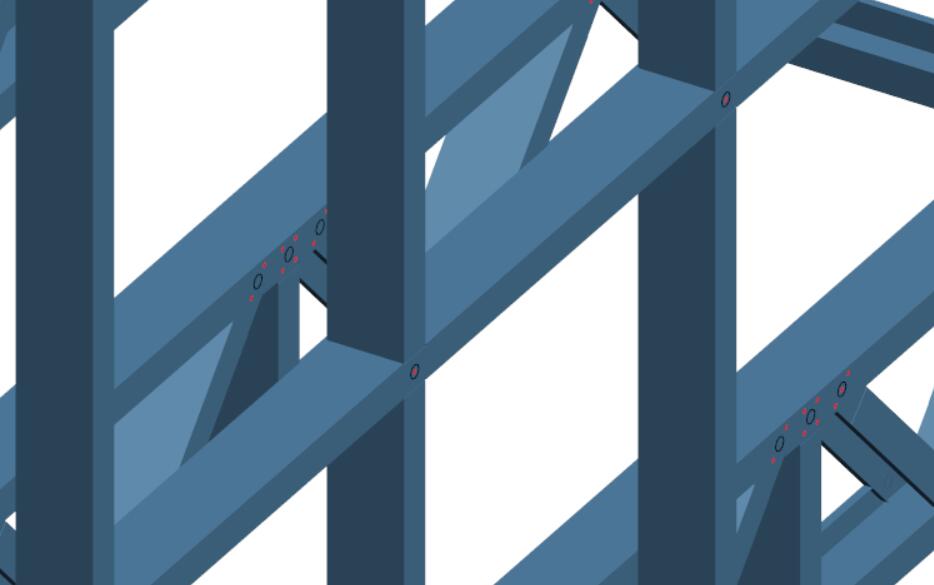

关闭显示边缘

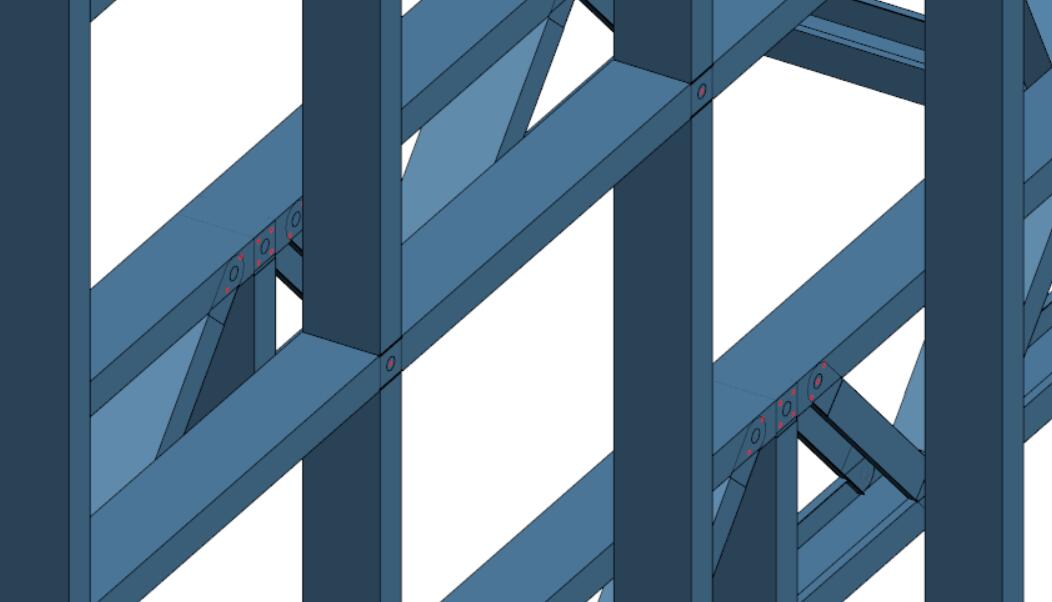

开启显示边缘

旋转模型时显示边缘

勾选后，旋转模型时会显示杆件的边缘线条。

不勾选的话，旋转模型时不会显示杆件的边缘线条。

显示面

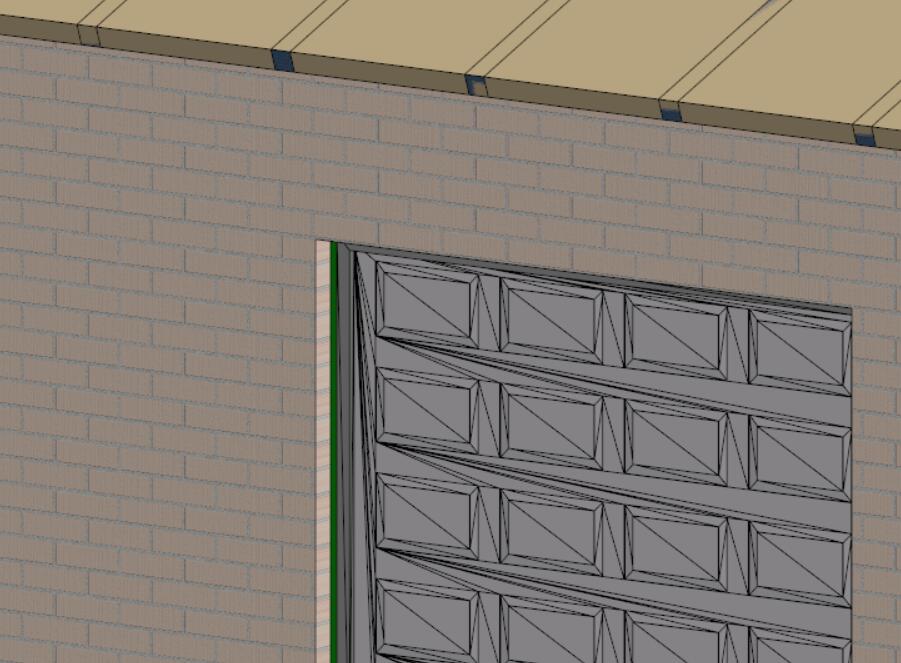

关闭显示面

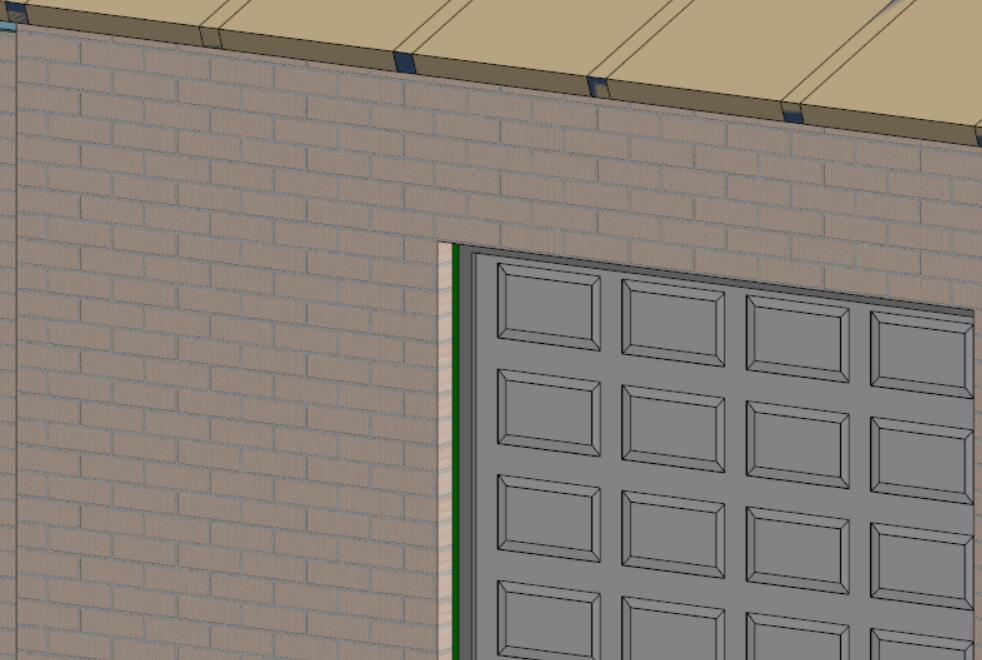

开启显示面

显示材质

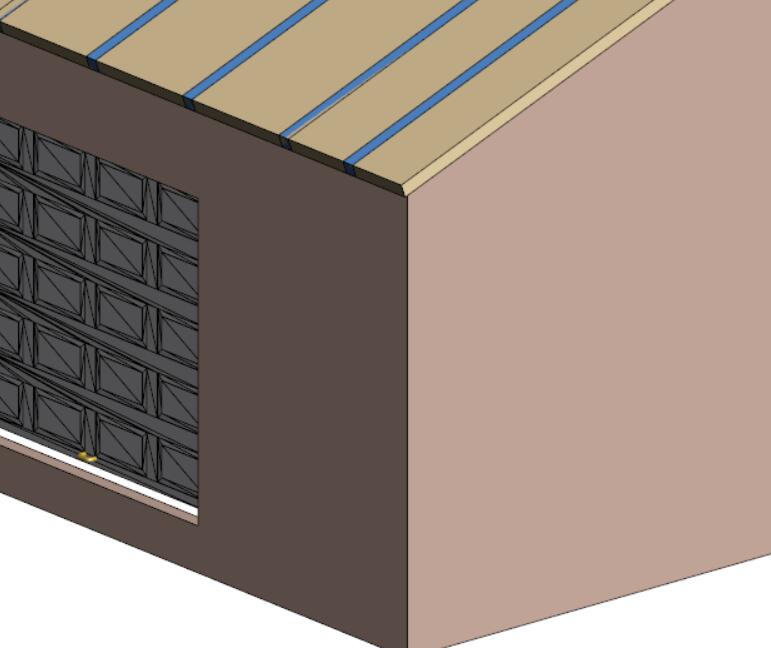

关闭显示材质

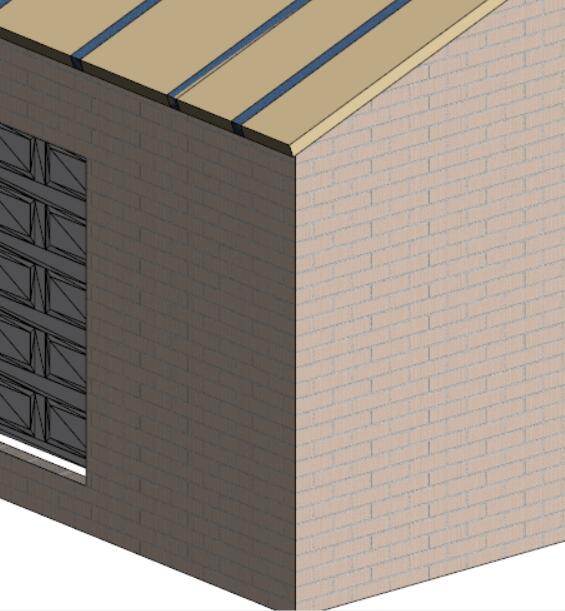

开启显示材质

细节再现引擎

调节3D模型对内杆件的阴影的深浅度。

背景颜色

• 模型，顶部---- 3D三维图纸模型对内，图纸窗口上半部的颜色。

• 模型，底部---- 3D三维图纸模型对内，图纸窗口下半部的颜色。

• 图纸------------ 图纸的背景颜色为平面布局图图纸模型对的背景颜色，平面布局图模型对的背景颜色最好设置为白色，以免与其他图层颜色有冲突。
