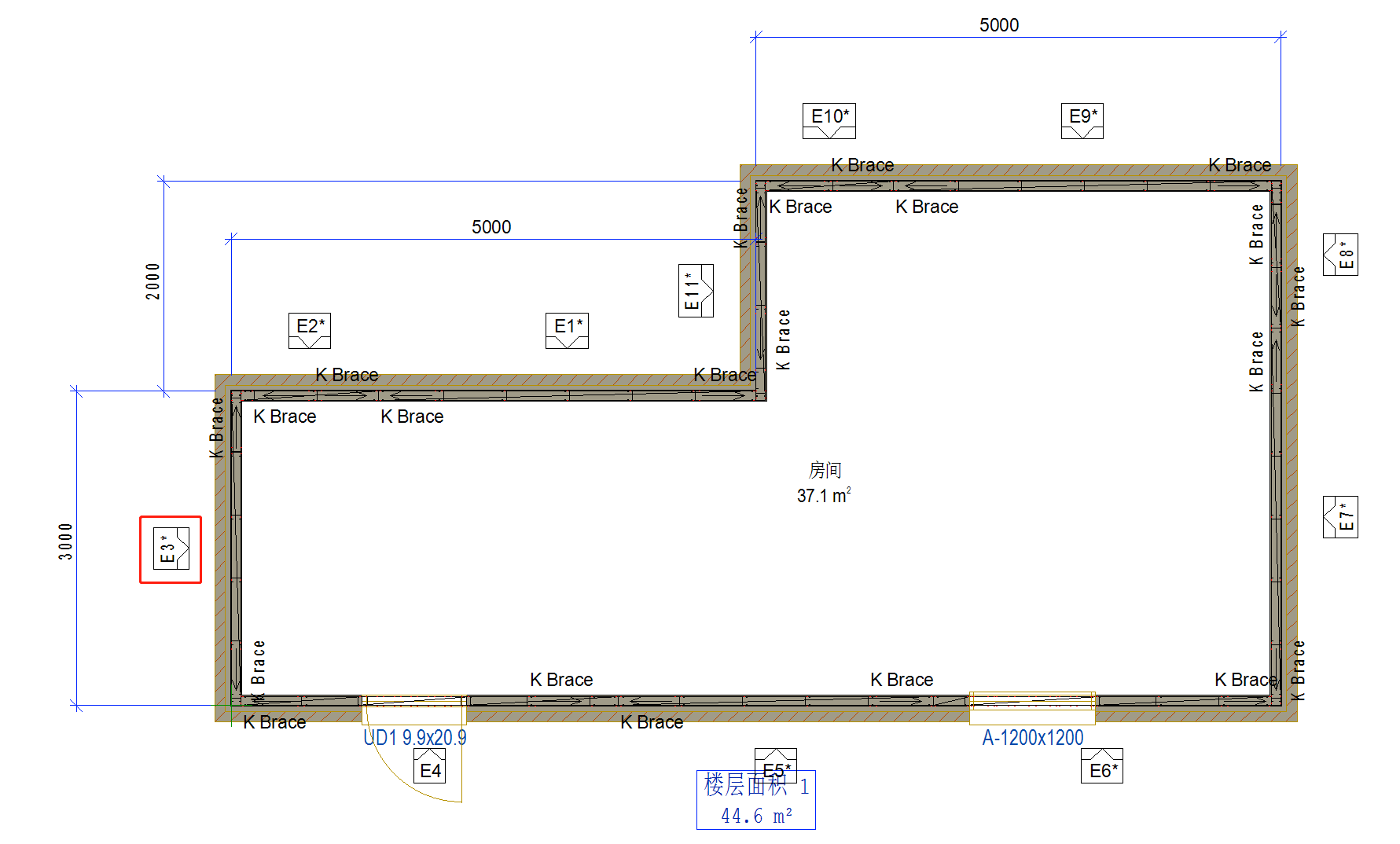

修改墙体面板标签大小

墙体面板标签样式由wpnl_lbl.vxp文件控制,如需修改,具体操作如下。

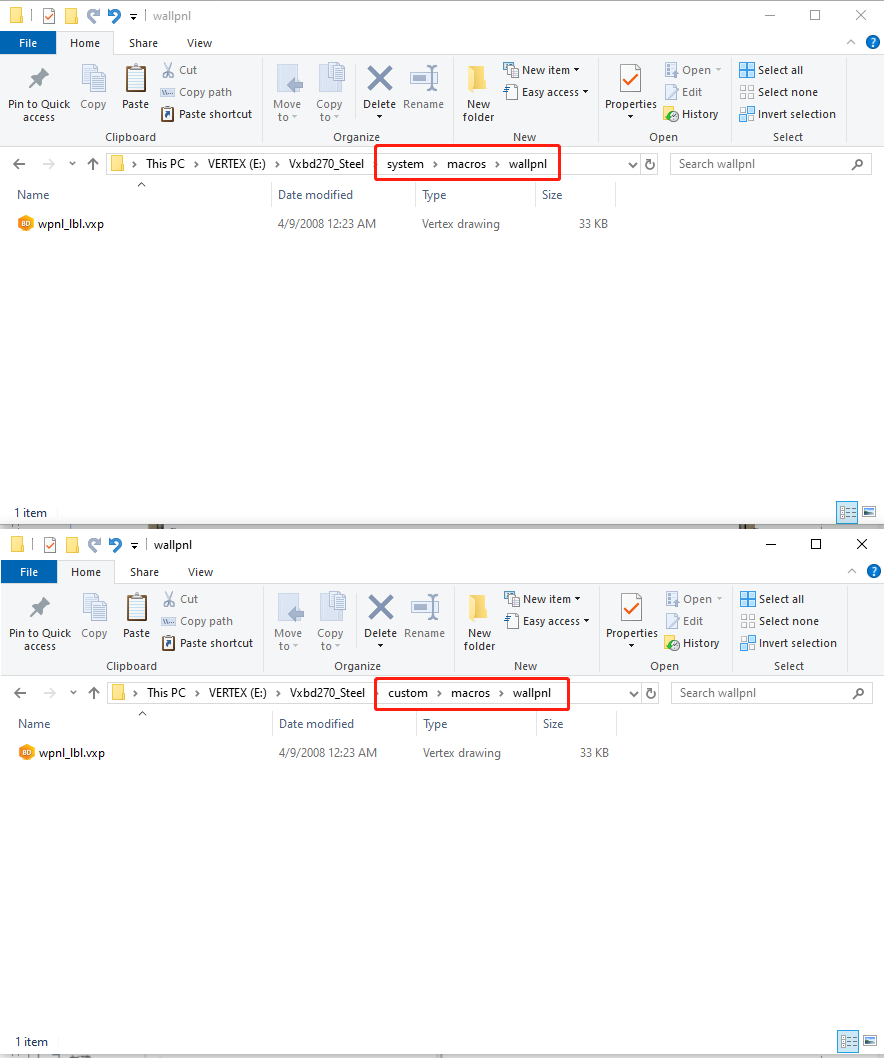

1.在安装目录中system\macros\wallpnl文件夹中找到wpnl_lbl.vxp,并把文件移动到custom文件夹中相同目录(若custom中无此目录,需用户自行创建)。

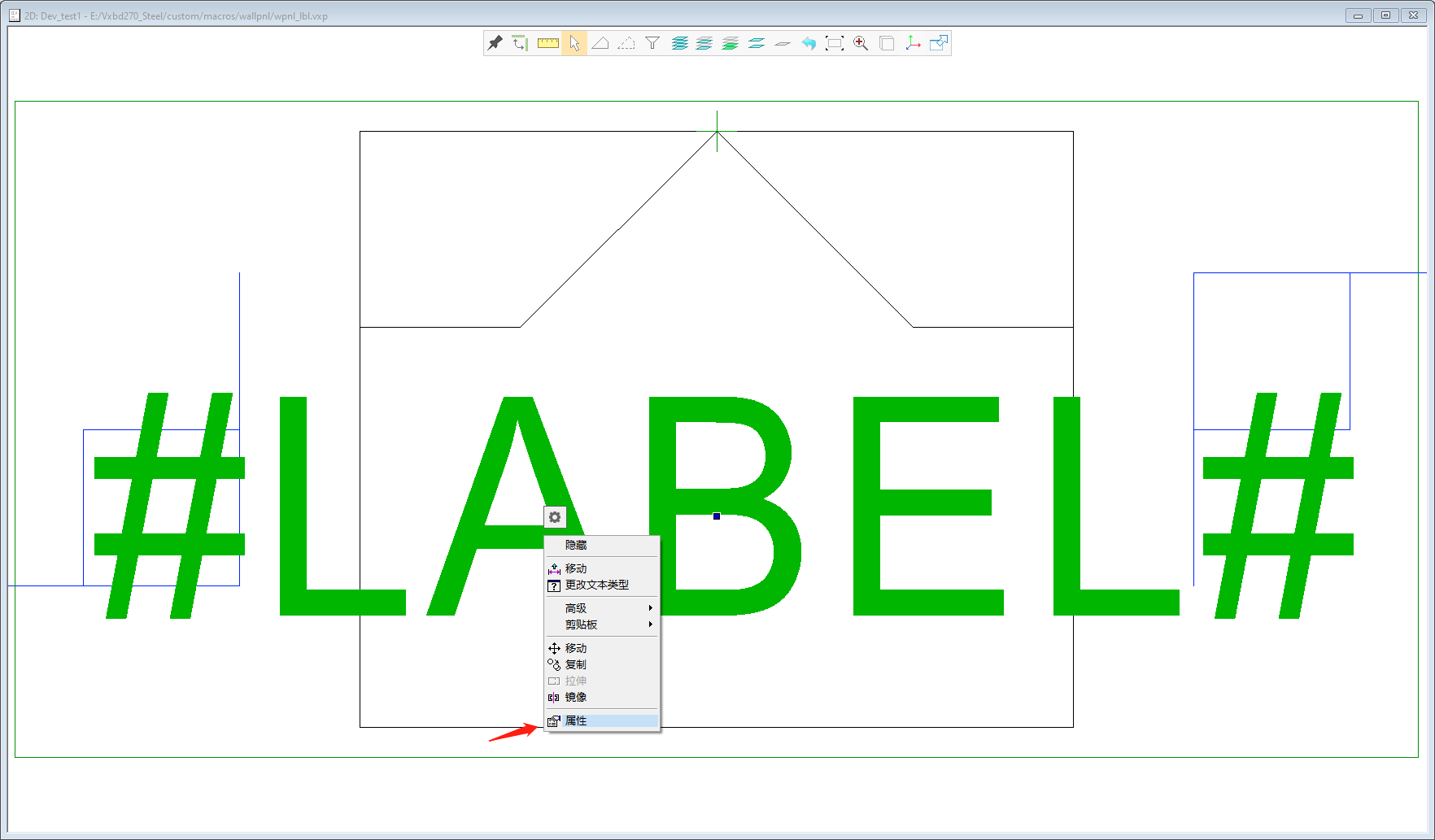

2.将wpnl_lbl.vxp拖拽到Vertex BD中,选中文件中的#LABEL#,右键,进入属性。

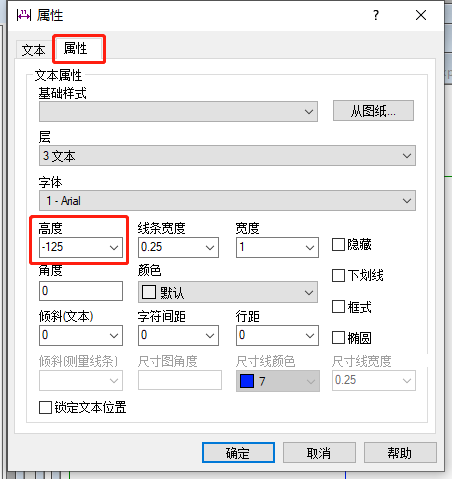

3.在属性中修改“高度”。注意保留其中的负号, 它代表标签大小将随模型比例变化而变化。

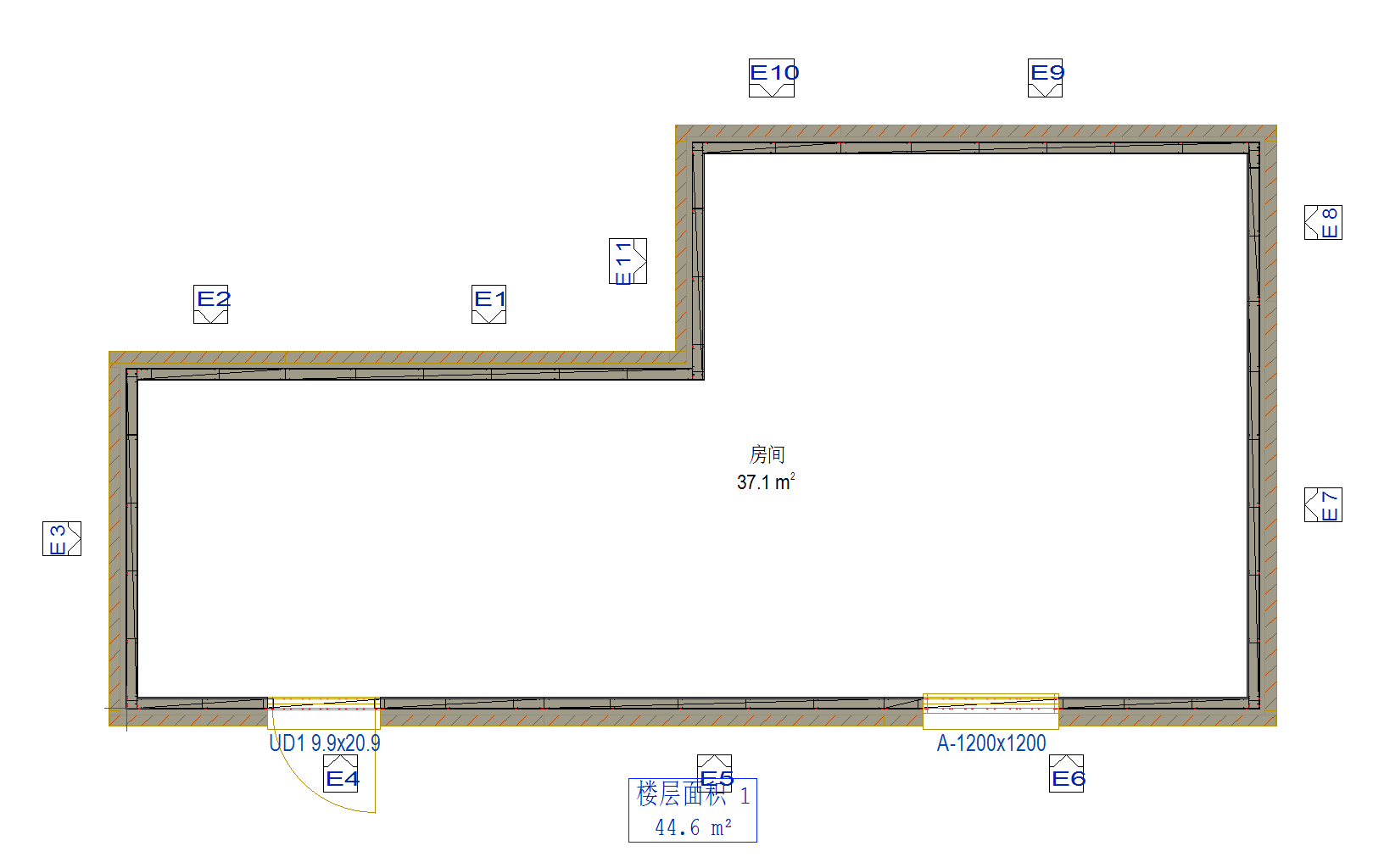

4. 重新生成项目中的墙体面板,对标签的修改方能生效。

其他结构标签字体大小可以在软件“偏好”中修改。详情请查看修改桁架以及水平面板标签字体大小
