10.2.2 错误报告-下列杆件之间没有连接
- 当出现 “错误: 下列杆件之间没有连接! 面板编号 XXX, 杆件 X 和 X” 的错误报告时(一般在输出NC文件→Light Gauge Steel CSV 文件→选择图纸→写入输出时会遇到),即需要检查面板的龙骨杆件连接情况。
警告: 下列杆件之间没有连接! 面板编号 XXX, 杆件 X 和 X

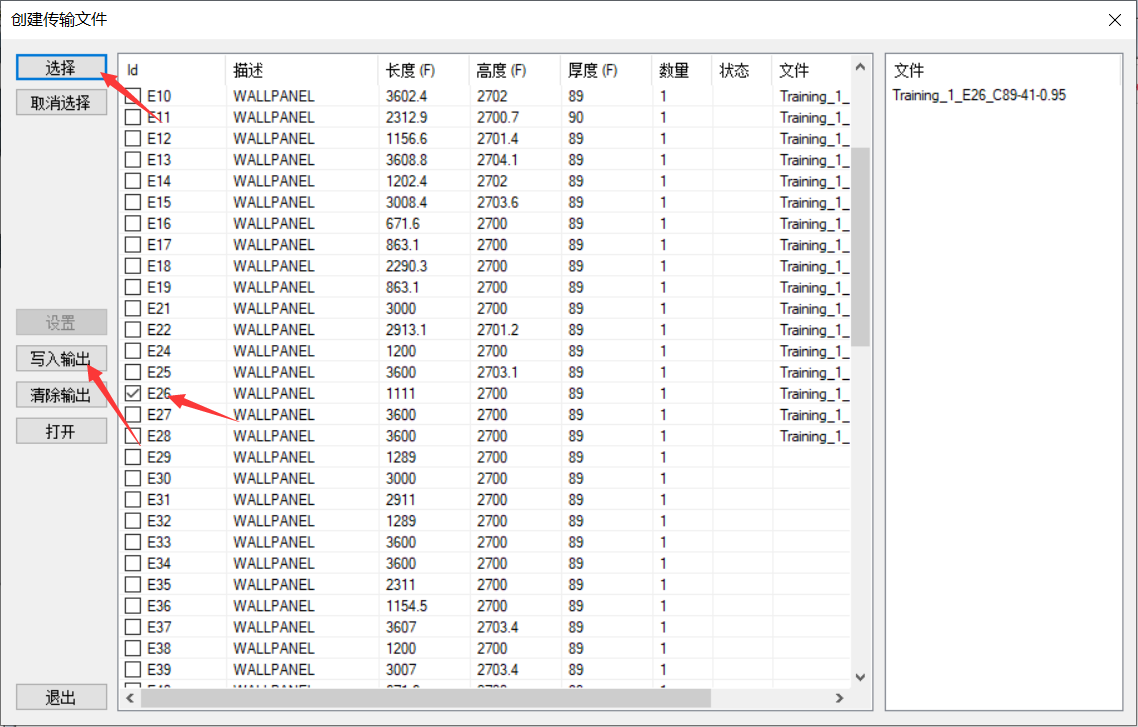

2. 创建生产文件 清单内选择要写入输出的面板。

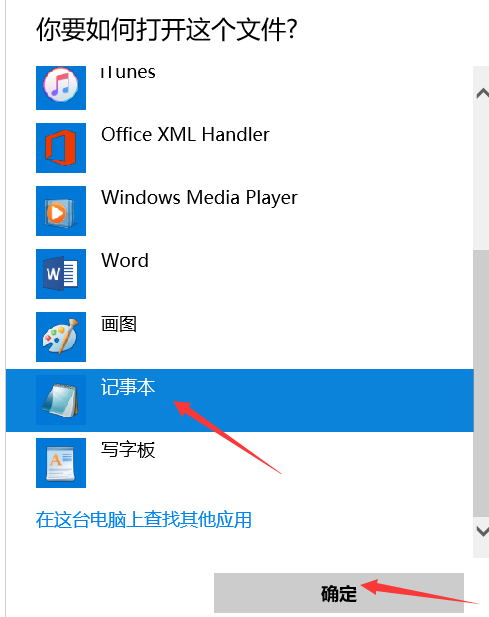

3. 出现错误报告文件,提示用户选择软件来打开错误报告文件。

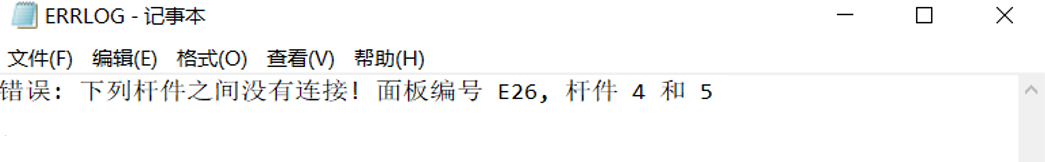

4. 错误报告文件被打开。
下列杆件之间没有连接
解决办法:建立杆件连接

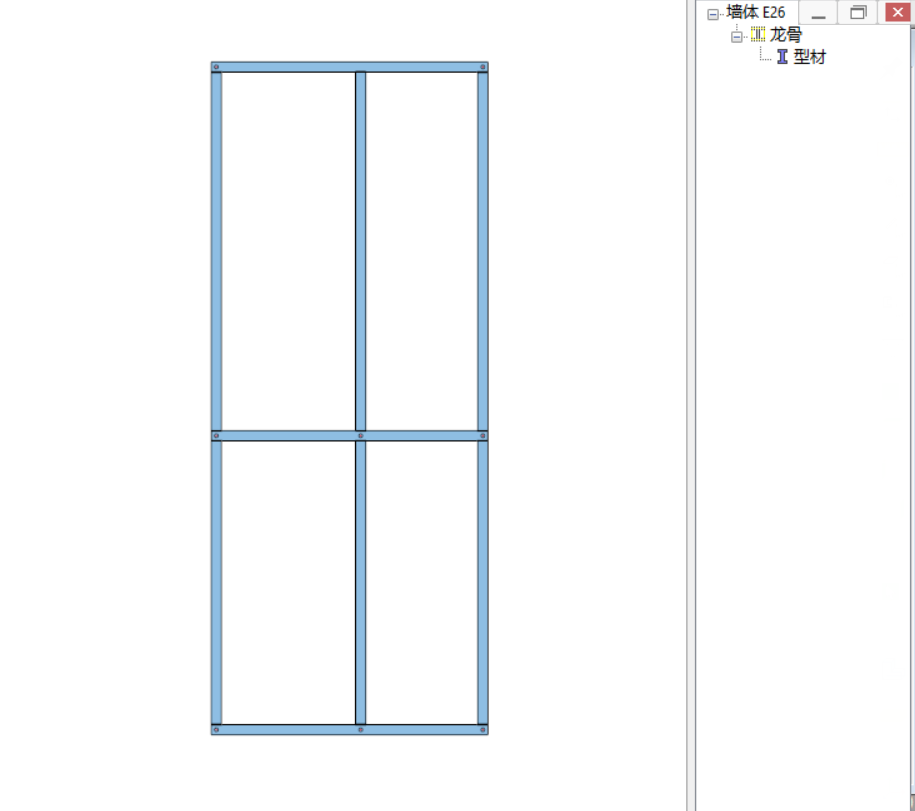

1. 建立杆件连接:点击下拉菜单内的要编辑的面板(在此模型中是E26面板)→右键→编辑部件→进入3D临时模型修改。

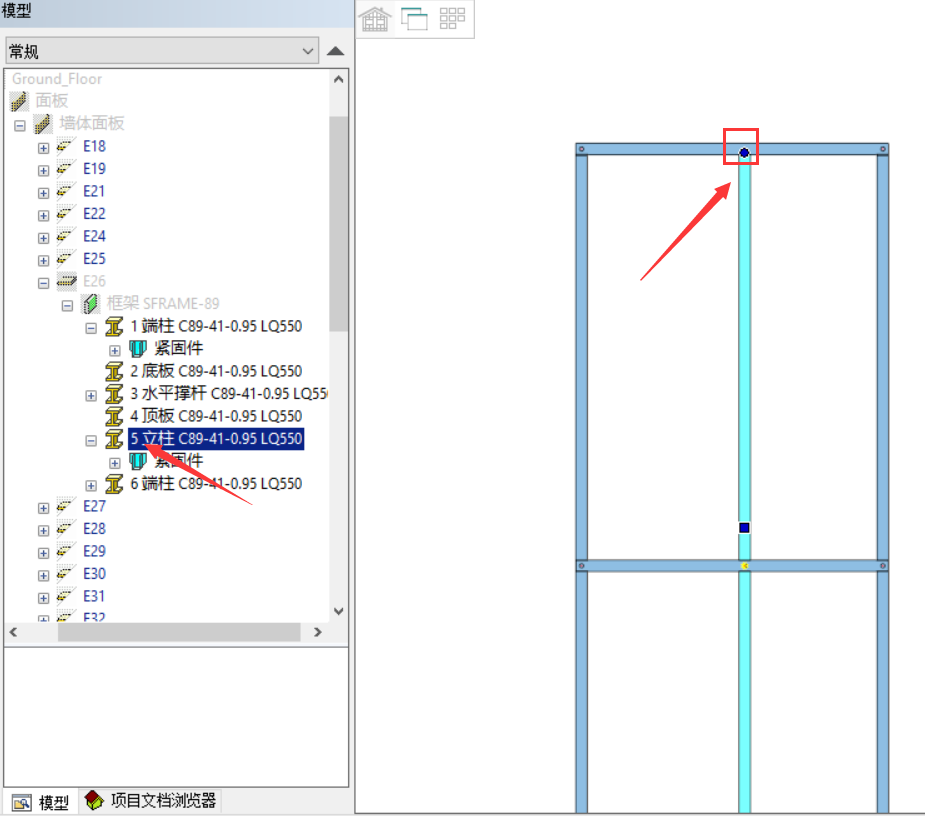

2. 进入3D临时模型后,查找错误报告中的杆件,进行修改。可直接在视图中看出来;如果看不出来,可以在模型树中(前提是面板已生成图纸)
3. 查找:模型→Ground-Floor→面板→墙体面板→E26(选择自己要修改的面板)→框架→杆件5(错误提示中的杆件5)。

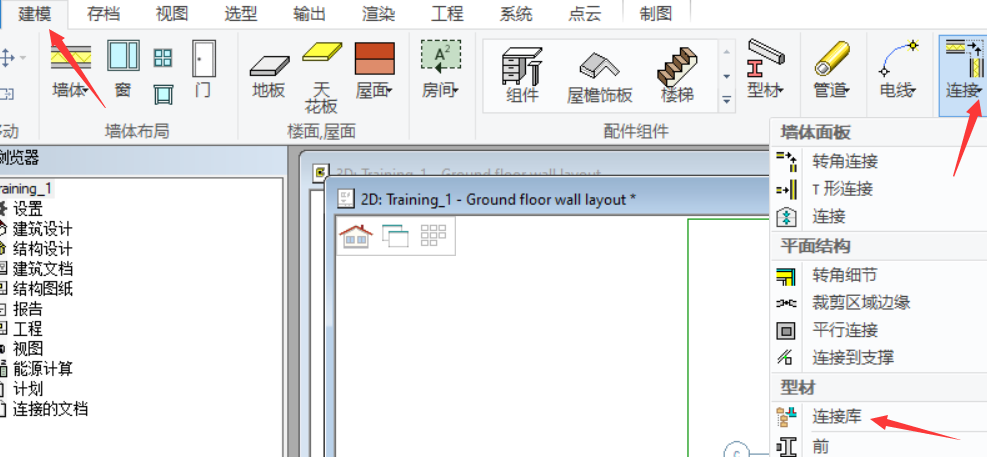

4. 找到错误报告中的杆件后,进行杆件连接。点击下拉菜单内的建模→连接与约束→连接→连接库。

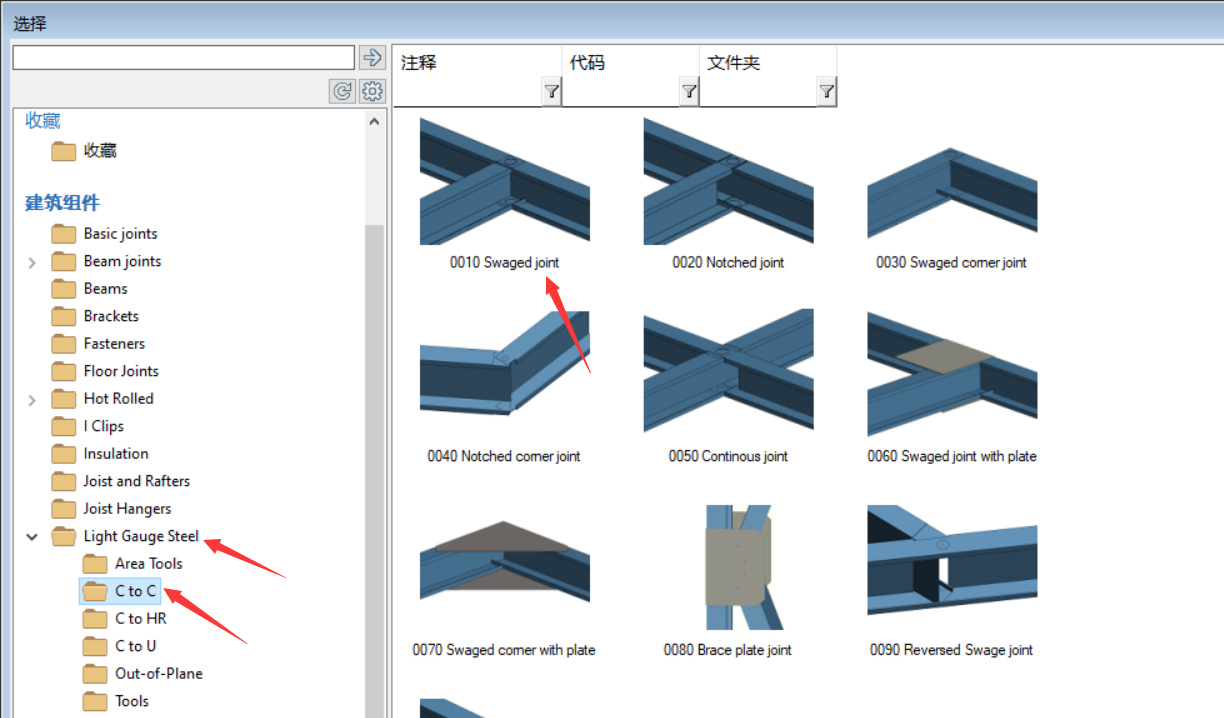

5. 建筑组件选择对话框弹出,选择想要的连接方式。

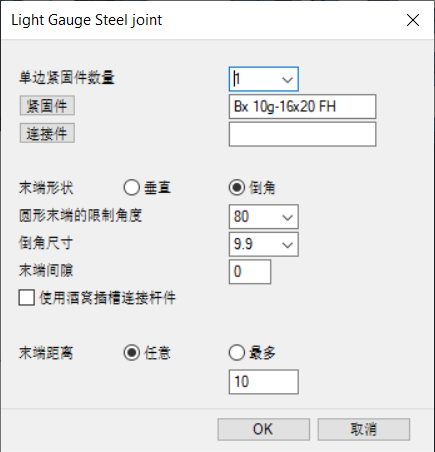

6. 选择好连接方式之后,按照提示,依次选择杆件,并按确认。出现Light Gauge Steel joint设置(轻钢连接节点设置),设置好之后确认OK,

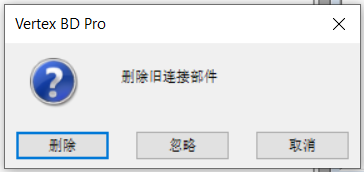

7. 一个窗口弹出,询问是否删除旧连接部件。按删除确认后,新的连接节点就设置好了。
8. 重新设置好连接节点后,再重新创建面板图纸,即可输出NC文件(无错误信息)。
