10.1 生成NC生产文件

更新面板图纸

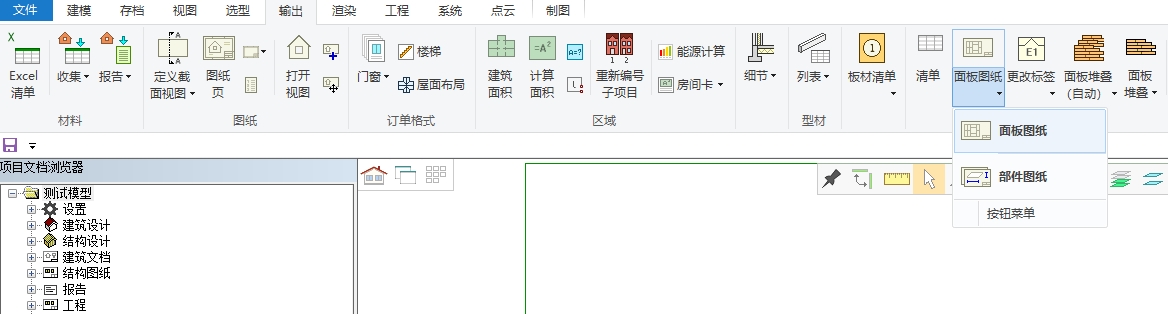

1. 点击下拉菜单内的输出→面板图纸→面板图纸。出现元素图纸对话框。

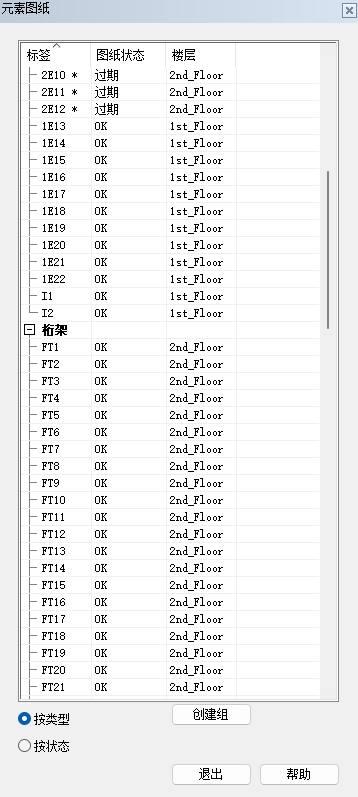

2. 注意Dwg状态：

    OK代表面板的图纸是最新状态。

    面板编号旁有星符号与过期代表面板的图纸不是最新状态，被改动过了，需要更新。

    按类型选项是纸按照面板的类型分类来查看图纸的更新状态，比如说墙体类型，桁架类型等等。

    按状态选项是按照面板的更新状态分类来查看图纸的更新状态，比如说OK，过期和没有图纸。

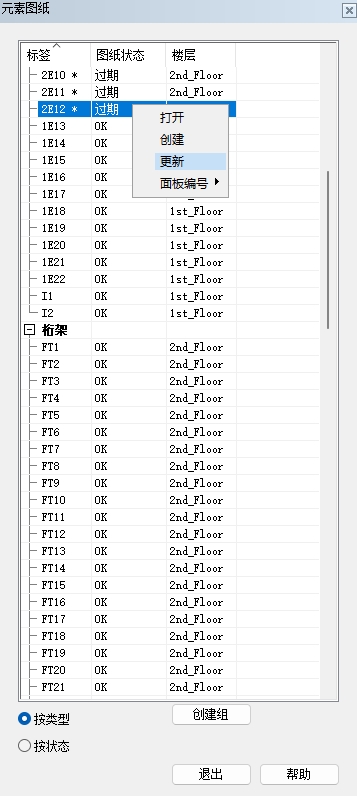

3. 更新图纸：单选或者选择多个过期图纸→右键→更新，即可更新完成。

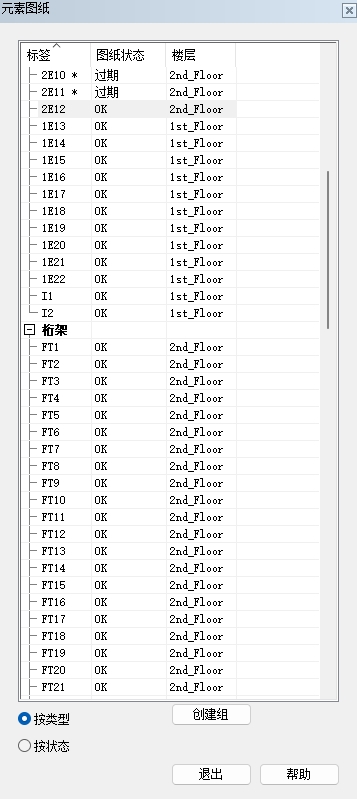

 4. 更新图纸：面板图纸E17旁的星符号消失了与Dwg状态OK代表更新状态完成。

输出CSV生产文件

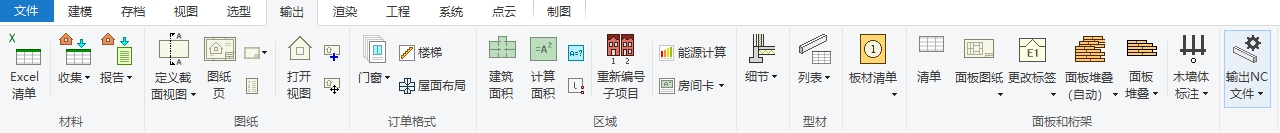

1. 点击下拉菜单内的输出→输出NC文件→Light Gauge Steel CSV。出现创建生产文件对话框。

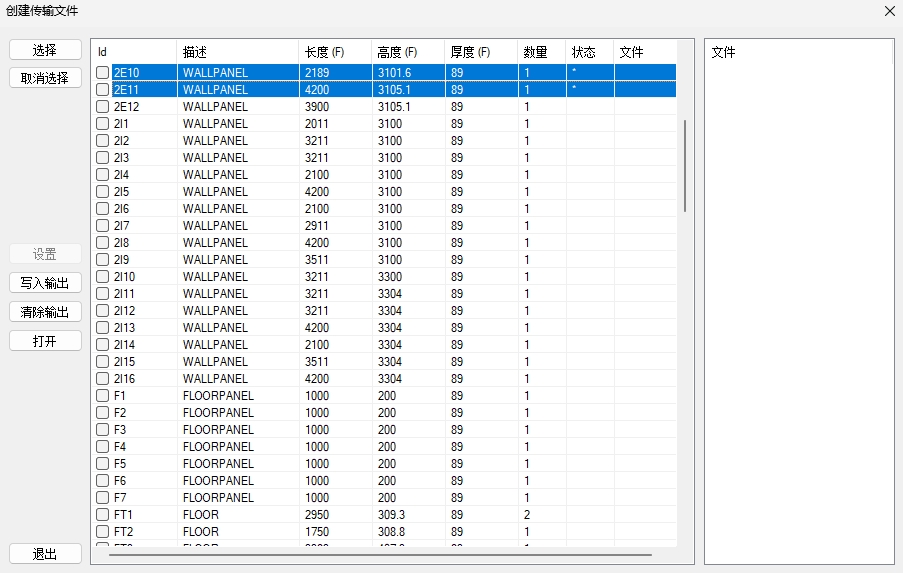

2. 状态栏下出现星号，代表图纸未更新，需先更新这图纸。参考本文章上半部的更新面板图纸。

个别去点击 id、 长度、高度、厚度、数量与状态等等这些基本信息，能够按其排序。

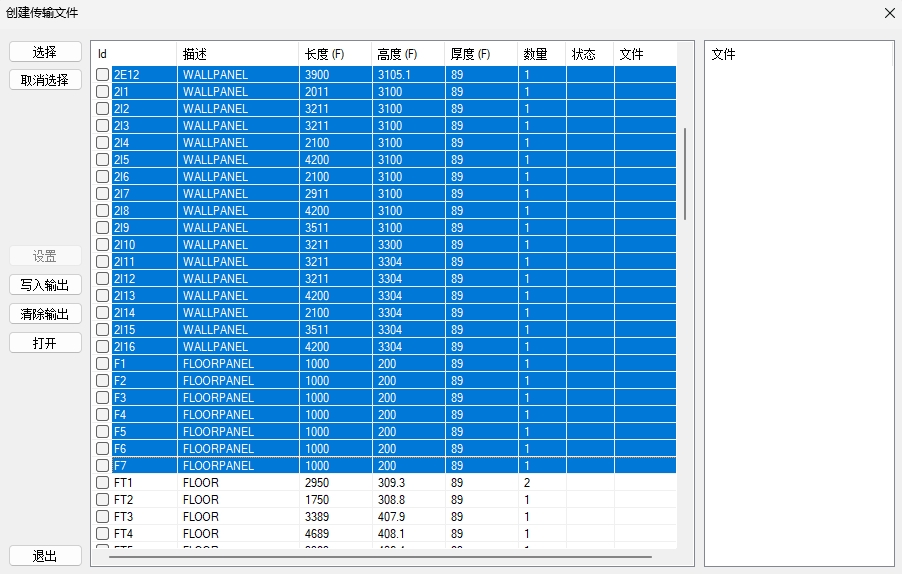

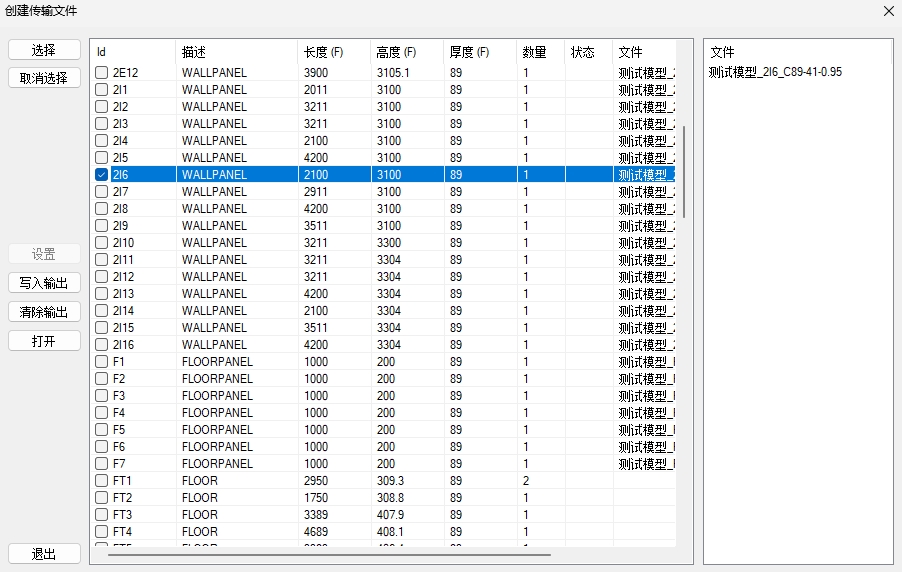

3. 创建传输文件：可长按Shift键选择单张或多张图纸或全部图纸→选择→写入输出，即可完成创建生产文件。选择想要的图纸→打开，即可查看文件

4. 打开加工文件：可长按Shift键选择单个或多个面板或全部面板→选择→打开，即可打开加工文件查看加工文件的内容。

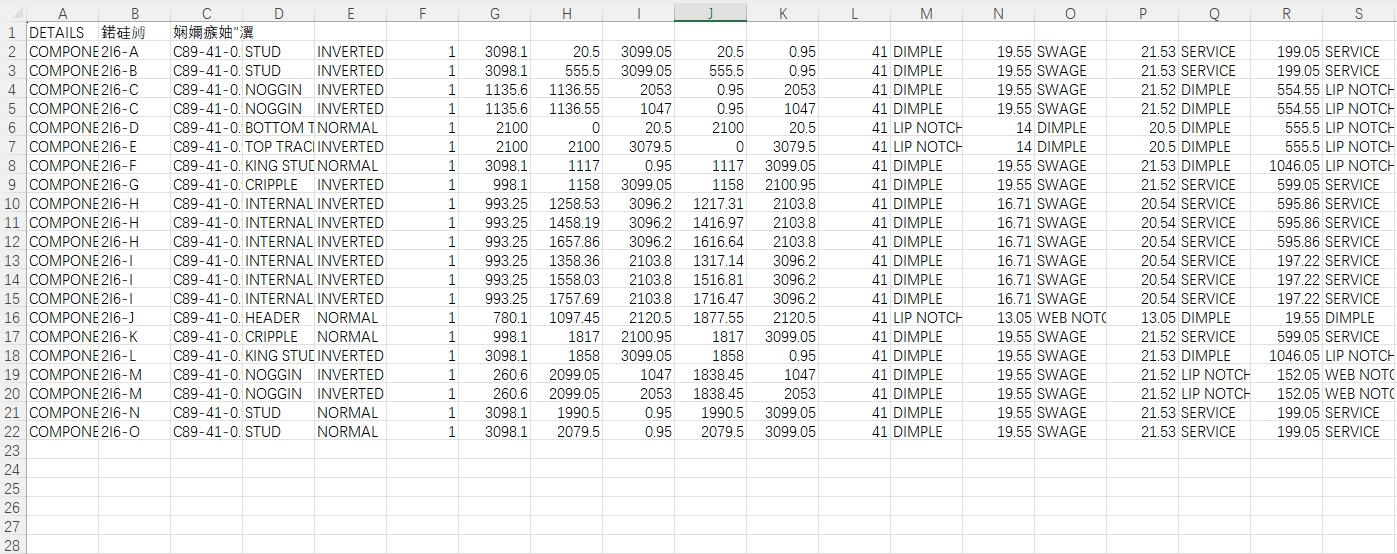

5. 使用EXCEL打开的加工文件内容。

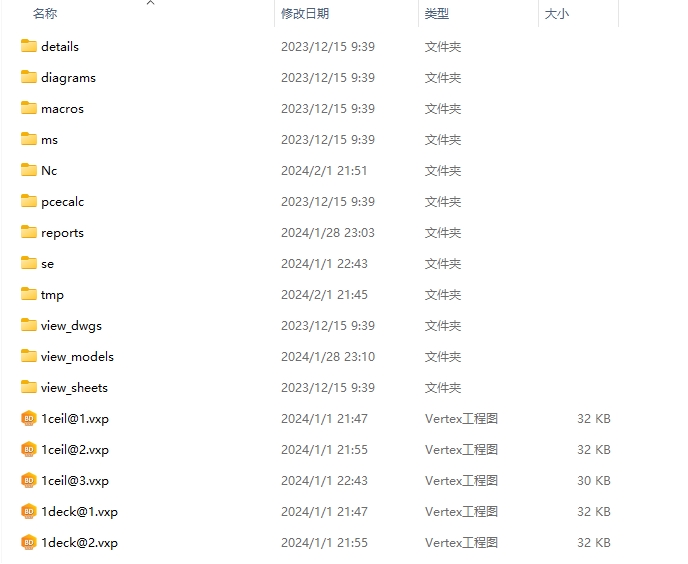

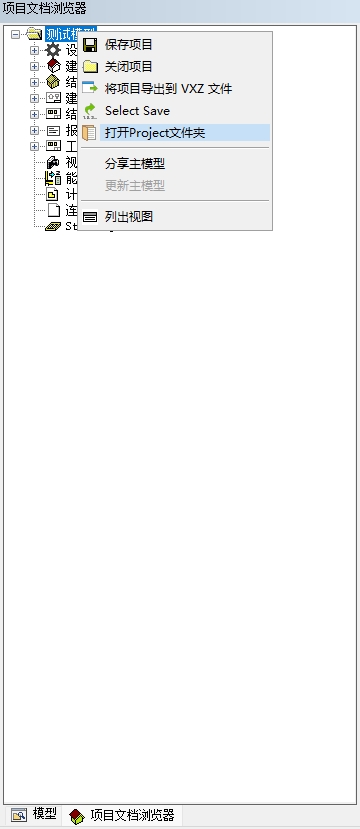

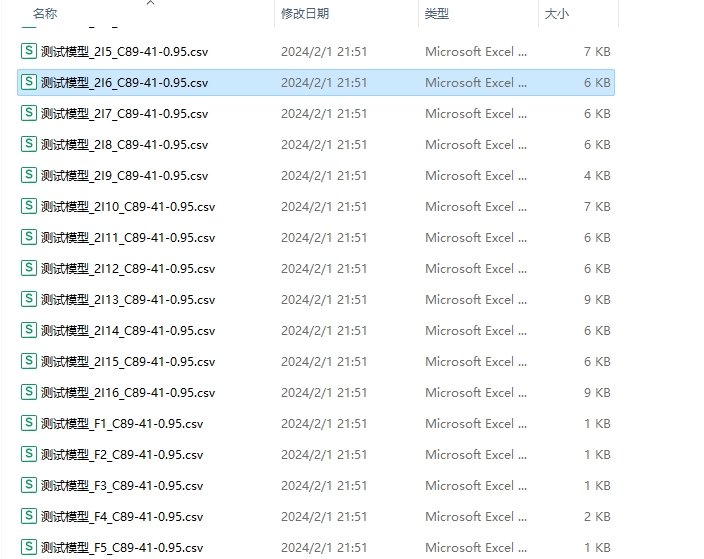

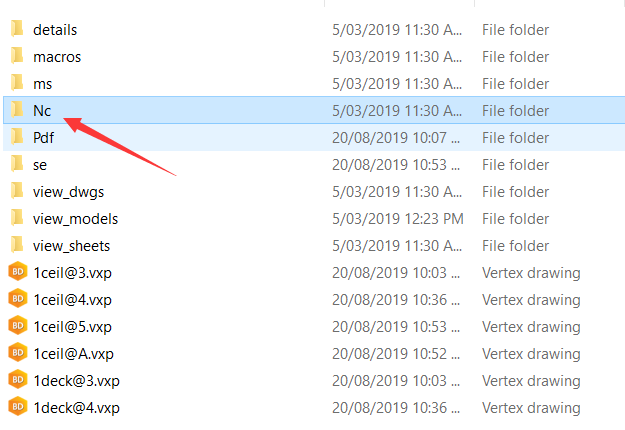

6. 创建完成的CSV生产文件，在C:\软件安装路径\shared\projects\项目文件夹\Nc  文件夹中可以找到。
