10.2.1 错误报告-面板图纸已过期
1. 错误信息:当出现 “警告: 面板编号 XXX 的图纸已过期,请更新!”的错误报告时(一般在输出NC文件→Light Gauge Steel CSV 文件→选择图纸→写入输出时会遇到),意味着需要更新图纸。
警告: 面板编号 E5 的图纸已过期,请更新!

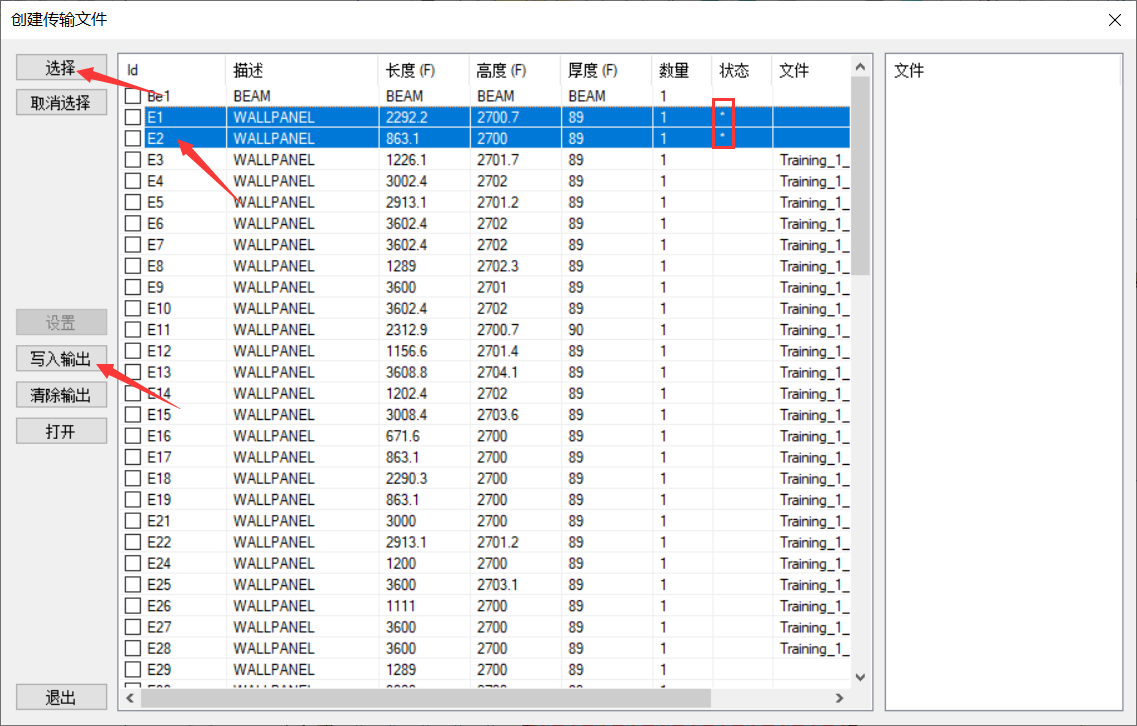

2. 清单内选择要写入输出的面板。侦查到有些图纸有星号,需要被更新。如果没有更新该图纸就选择写入输出,就会出现错误报告。
![](../__attachments/285888583/image2019-10-1_10-12-5.png?inst-v=030ec42a-4264-4e3a-939c-1ff674320f31)

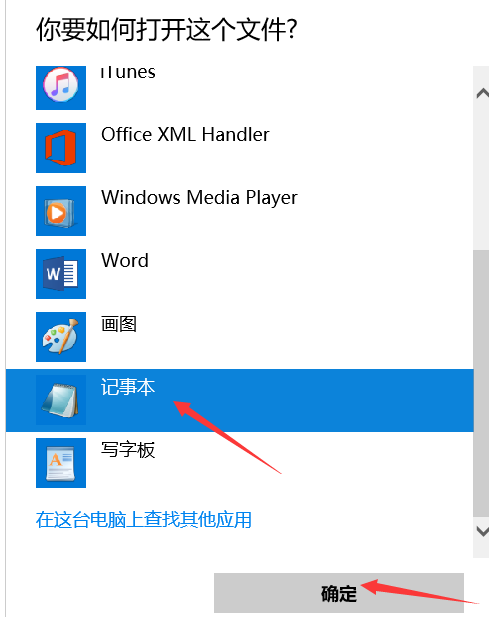

3. 出现错误报告文件,提示用户选择软件来打开错误报告文件。

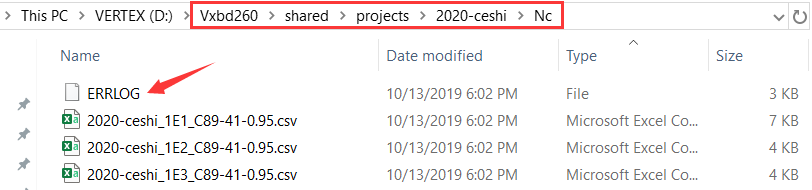

4. 如上述步骤无法打开错误报告文件或者错误报告文件出现乱码无法识别,用户可到 安装盘:\Vxbd260\shared\projects\项目名字\Nc文件夹\ 中找到错误报告文件 ERRLOG 并用记事本软件打开。

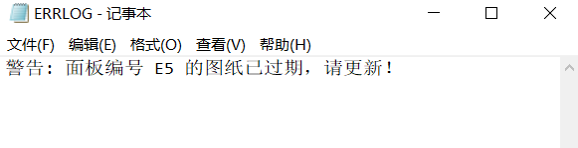

5. 错误报告文件被打开。
错误报告信息翻译
2019版的错误报告有时候会出现如下的英文警告信息:-
Warning : Possible Missing Connection! Panel E1, Pieces P
英文警告信息的翻译如下:
警告:面板E1的杆件P有可能缺失连接。
解决方法--面板图纸已过期

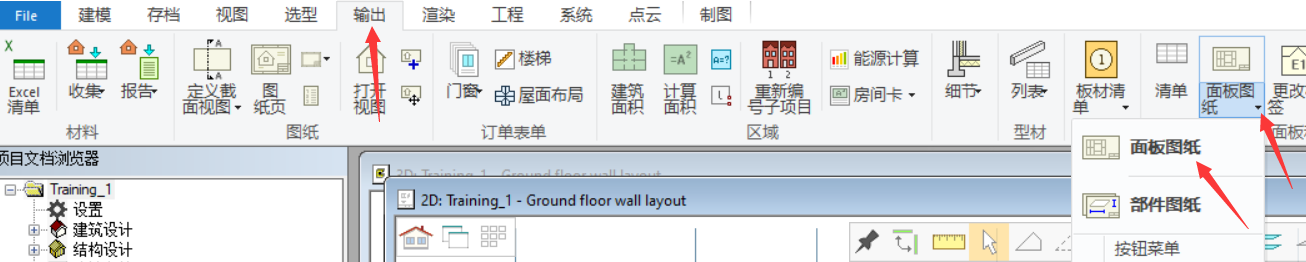

1. 更新图纸:点击下拉菜单 输出→面板图纸→面板图纸。

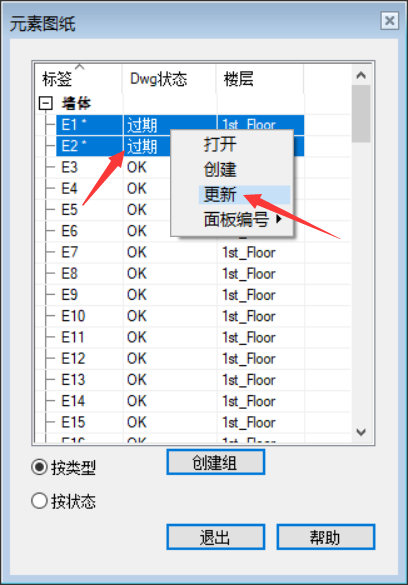

2. 元素图纸对话框弹出,选择过期图纸→鼠标右键→更新。

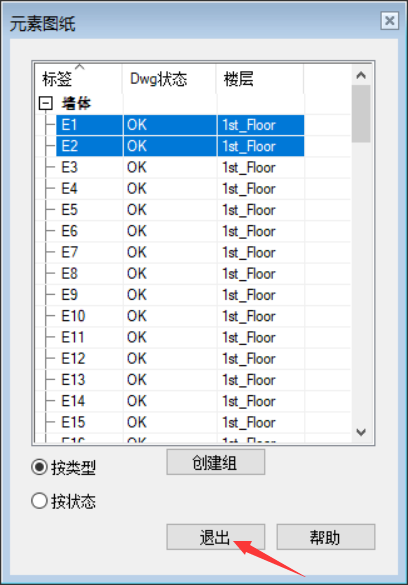

3. 更新完成。
