0615 柱与梁末端的螺栓连接 (0615 Beam End to Column)
0615 柱与梁末端的螺栓连接 (0615 Beam End to Column)

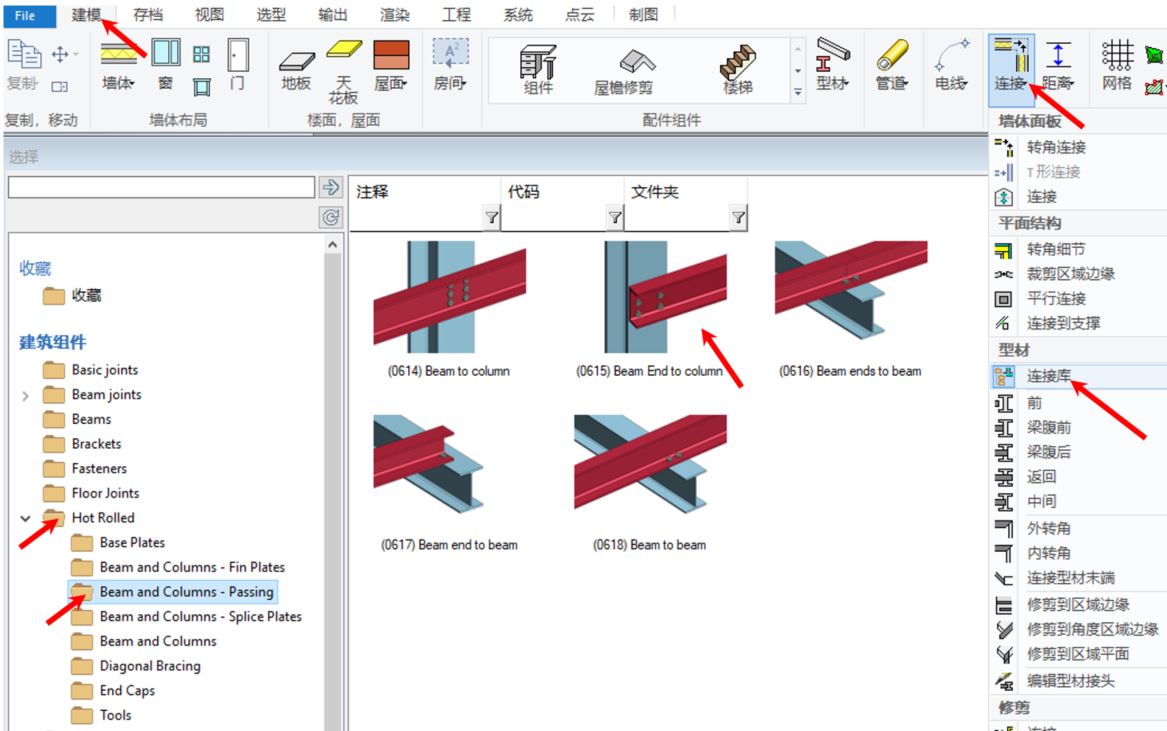

2. 步骤:按照软件提示,选择柱,然后选择梁,鼠标右键下拉菜单选择确定。

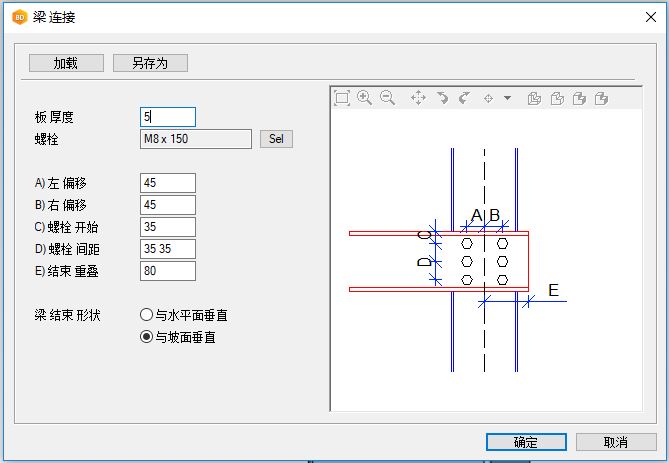

3. 梁连接对话框弹出,梁连接对话框内的参数说明见下图。
4.梁连接对话框。
梁连接对话框参数说明
板厚度 : 如梁与支柱的连接方法是梁的翼缘朝向支柱,软件将会在翼缘与梁之间添加板。用户需定义此板的厚度。
螺栓类型:选择螺栓的型号与尺寸。
A) 左偏移 :螺栓A与支柱中心的距离。
B) 右偏移 :螺栓B与支柱中心的距离。
C) 螺栓开始 :螺栓中心点到梁顶部的垂直间距。
D) 螺栓间距 :第一根螺栓中心点到第二根螺栓中心点的垂直间距。第三根螺栓可通过在栏内输入第二个数值间距来添加,第四根螺栓可通过在栏内输入第三个数值间距来添加,以此类推。
E) 结束重叠 :梁末端与支柱中心的距离。
5. 设置好梁连接对话框内的参数后,点击确定。

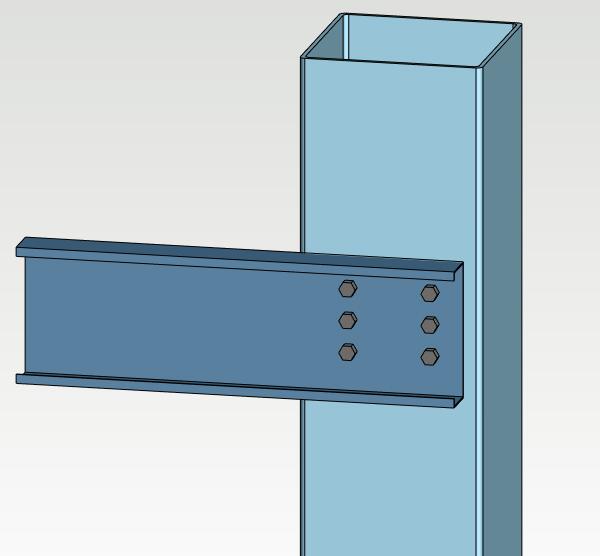

6. 下图为根据用户在梁连接对话框内设置的参数生成的连接模型图。
用户可双击螺栓连接来重新打开梁连接对话框,修改梁连接对话框的参数。
