0614 柱与梁的螺栓连接 (0614 Beam to Column)

0614 柱与梁的螺栓连接 (0614 Beam to Column)

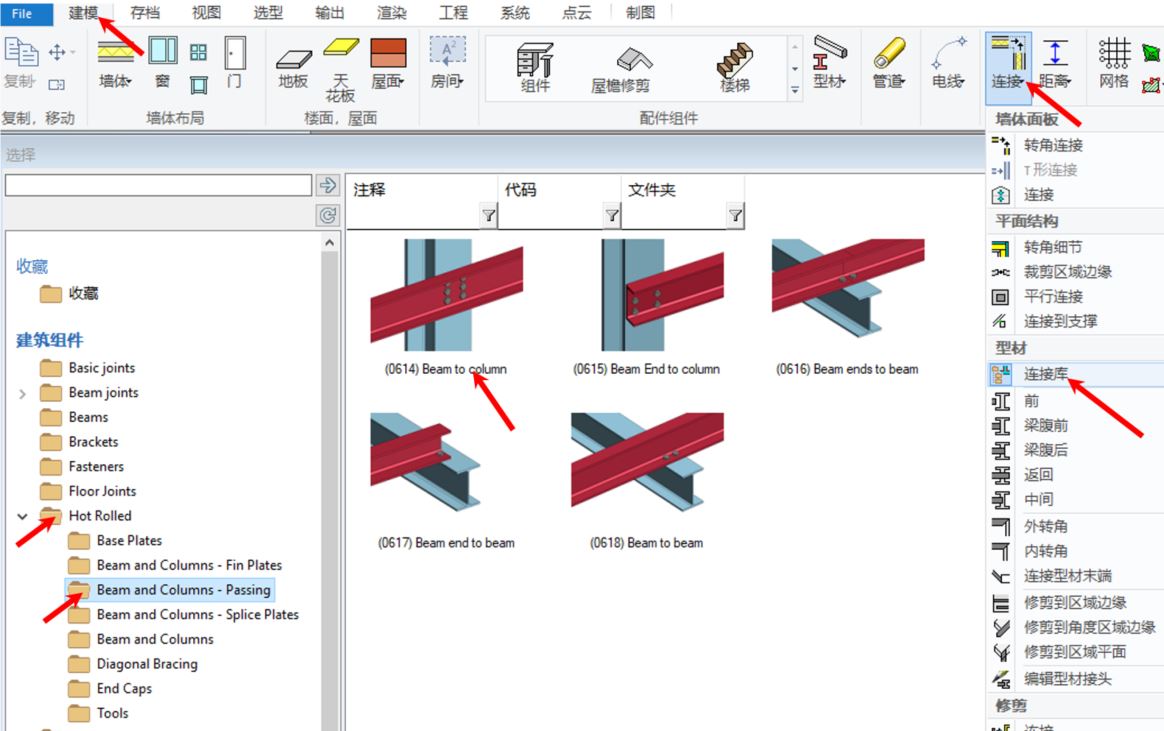

2. 步骤:按照软件提示,选择柱,然后选择梁,鼠标右键下拉菜单选择确定

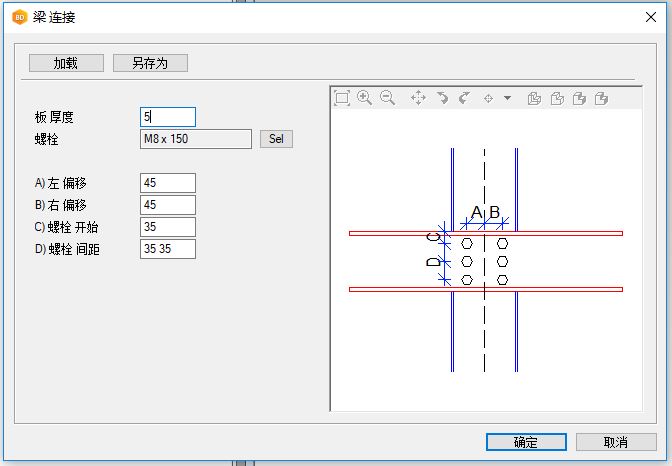

3. 梁连接对话框弹出,梁连接对话框内的参数说明见下图





4.梁连接对话框。







梁连接对话框参数说明

板厚度 : 如梁与支柱的连接方法是梁的翼缘朝向支柱,软件将会在翼缘与梁之间添加板。用户需定义此板的厚度。


螺栓类型:选择螺栓的型号与尺寸。


A) 左偏移     :螺栓A与支柱中心的距离。


B) 右偏移     螺栓B与支柱中心的距离


C) 螺栓开始  :螺栓中心点到梁顶部的垂直间距。


D) 螺栓间距  :第一根螺栓中心点到第二根螺栓中心点的垂直间距。第三根螺栓可通过在栏内输入第二个数值间距来添加,第四根螺栓可通过在栏内输入第三个数值间距来添加,以此类推。


5. 设置好梁连接对话框内的参数后,点击确定

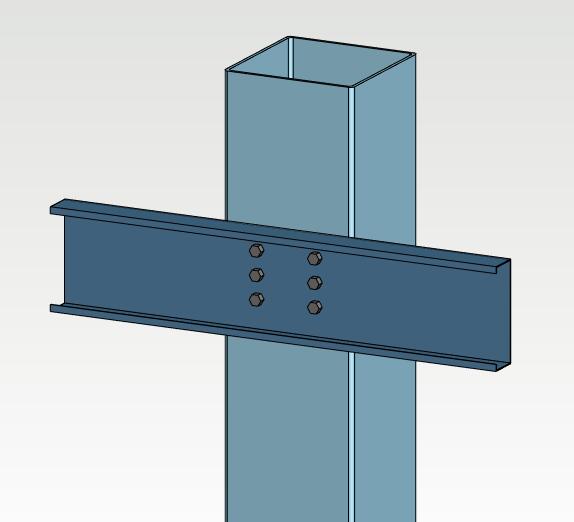

6. 下图为根据用户在梁连接对话框内设置的参数生成的连接模型图。

用户可双击螺栓连接来重新打开梁连接对话框,修改梁连接对话框的参数。
