0617 梁末端与梁的螺栓连接 (0617 Beam End to beam)
0617 梁末端与梁的螺栓连接 (0617 Beam End to beam)

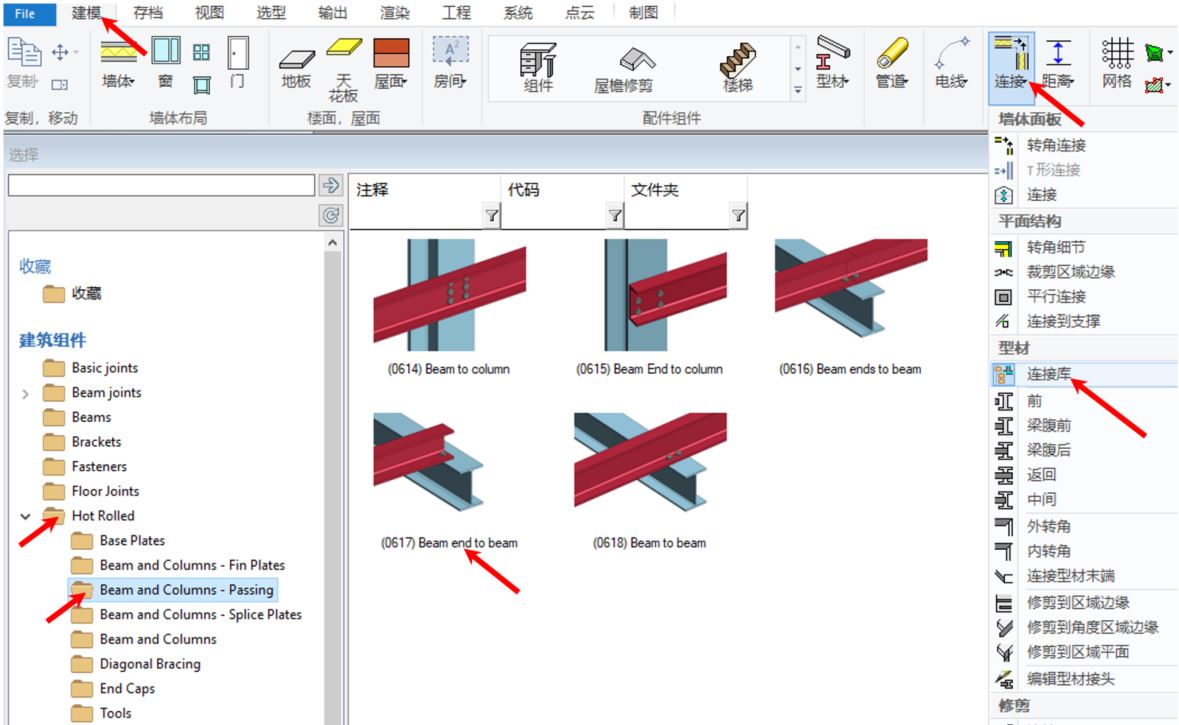

1. 步骤：按照软件提示，选择支撑梁，然后选择连接杆件的末端，鼠标右键下拉菜单选择确定。
2. 连接属性对话框弹出，连接属性对话框内各标签页的参数说明见下图。

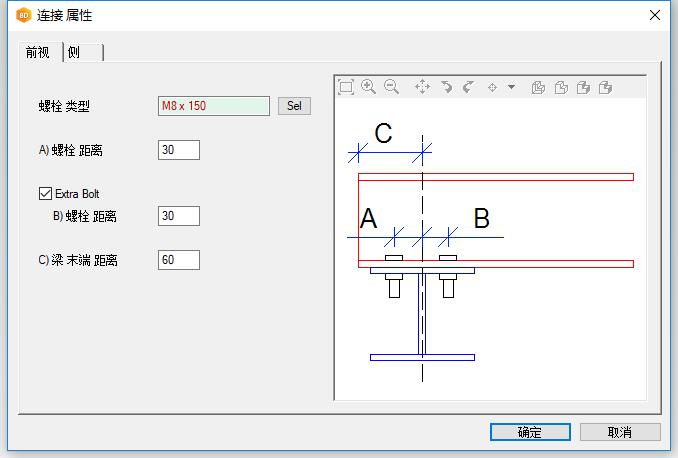

3.连接属性对话框：前视 标签页参数说明。
前视 标签页参数说明
螺栓类型：选择螺栓的型号与尺寸。
A) 螺栓距离：前视视图内，螺栓A与支撑梁的截面腹板中心的距离。
添加螺栓 ：勾选添加螺栓选项将在梁与支撑梁增添螺栓B连接。
B) 螺栓距离：前视视图内，螺栓B与支撑梁的截面腹板中心的距离。
C) 梁末端距离 ：前视视图内，梁末端与支撑梁的截面腹板中心的距离。

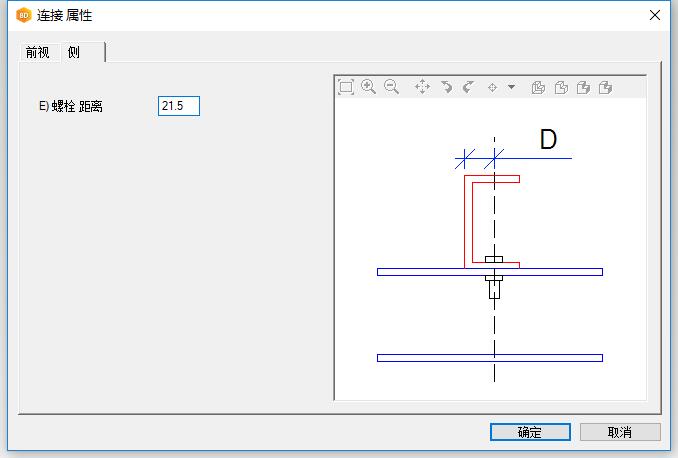

4. 连接属性对话框：侧视 标签页参数说明。
侧视 标签页参数说明
D) 螺栓距离：侧面视图内，螺栓与梁腹板外沿的距离。
5. 设置好连接属性对话框内的参数后，点击确定。

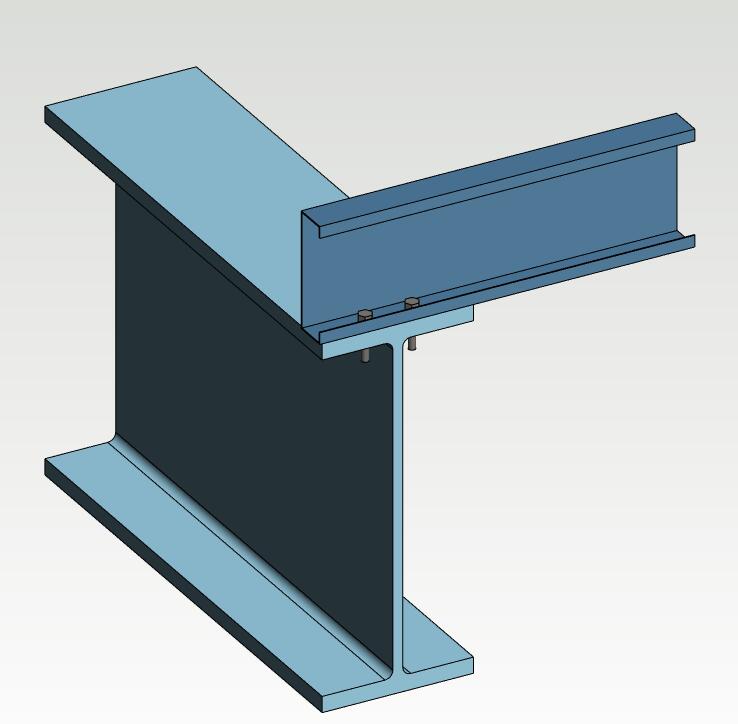

6. 下图为根据用户在连接属性对话框内设置的参数生成的连接模型图。
用户可双击螺栓连接来重新打开连接属性对话框，修改连接属性对话框的参数。
