8.2.2 屋面角度的测量

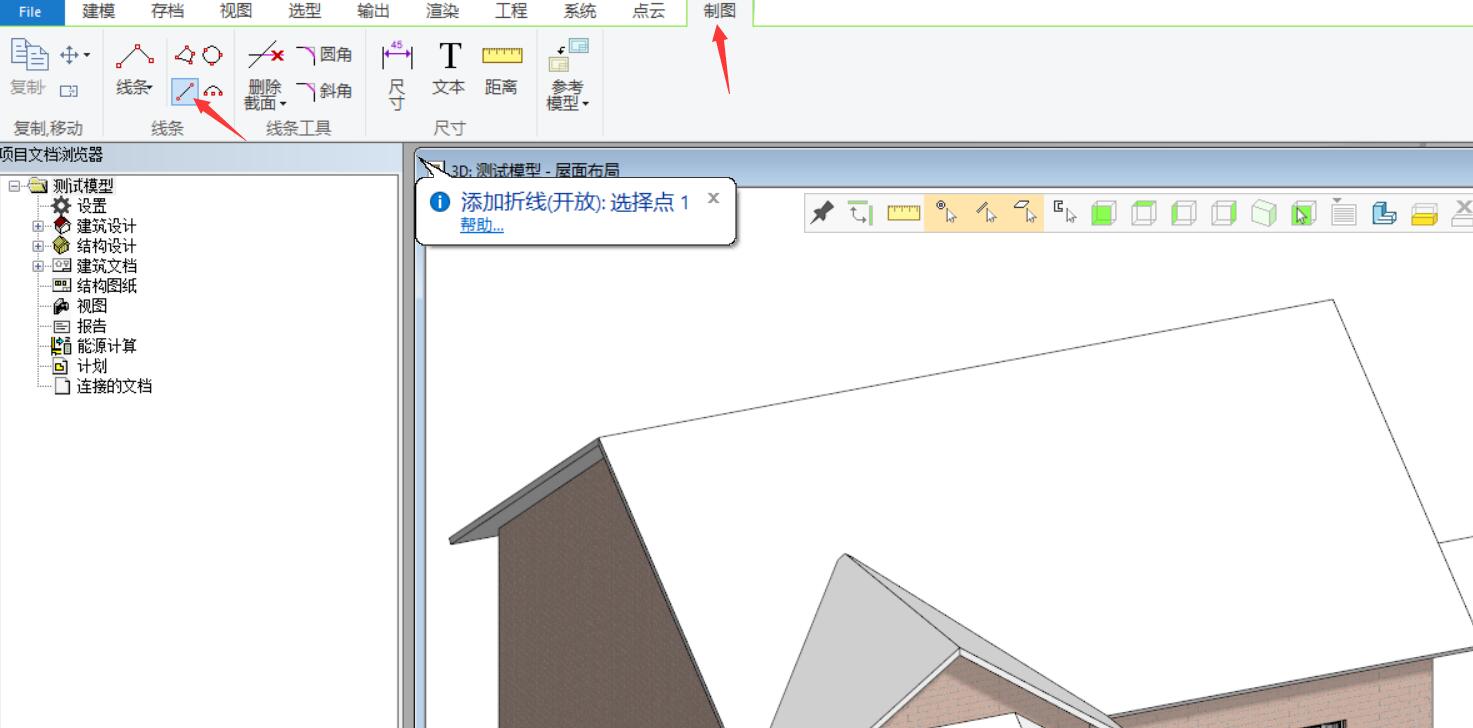

1. 点击下拉菜单内的制图→线条→两点线条。

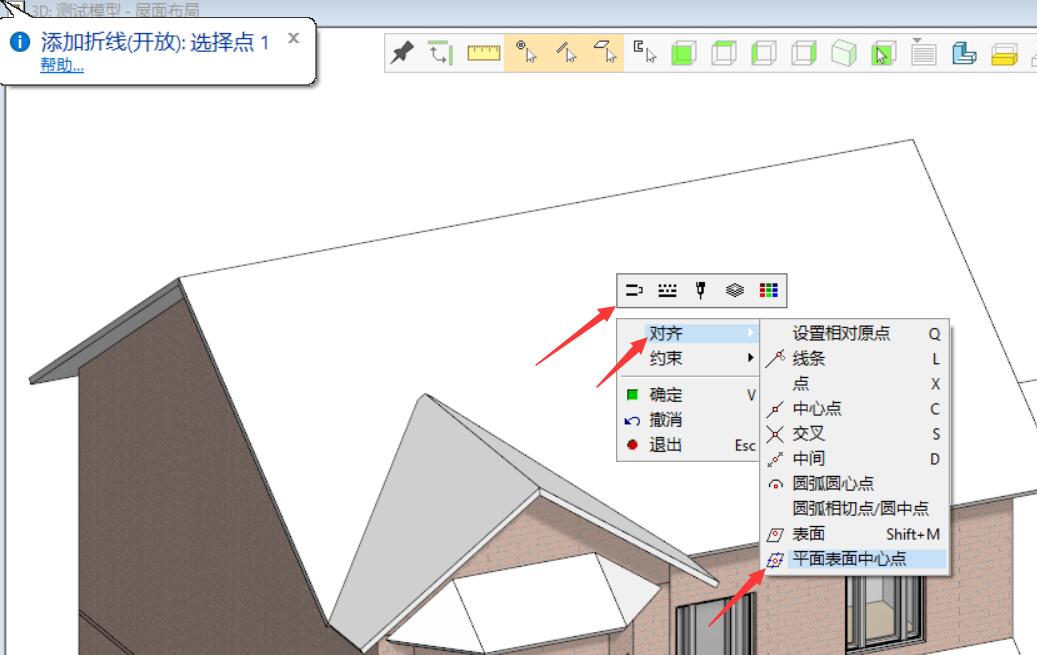

2. 把鼠标放在主屋面上,鼠标右键调出线条辅助工具菜单,菜单内选择对齐→平面表面中心点

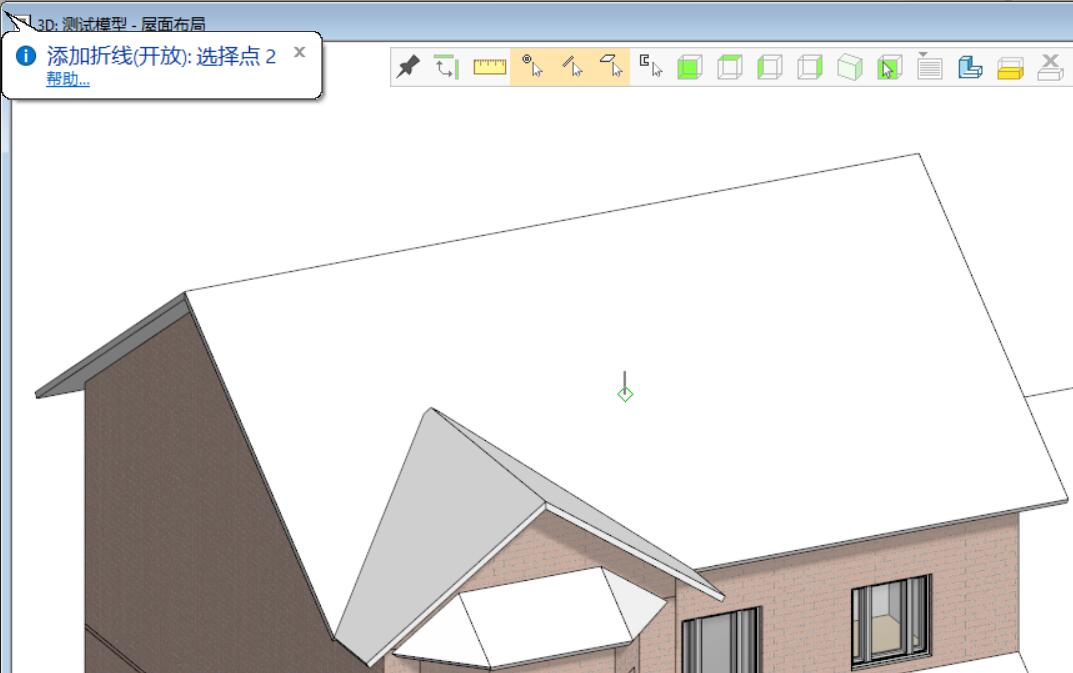

3. 接下来,线条的第一点会生成在主屋面的表面中心点,如下图。

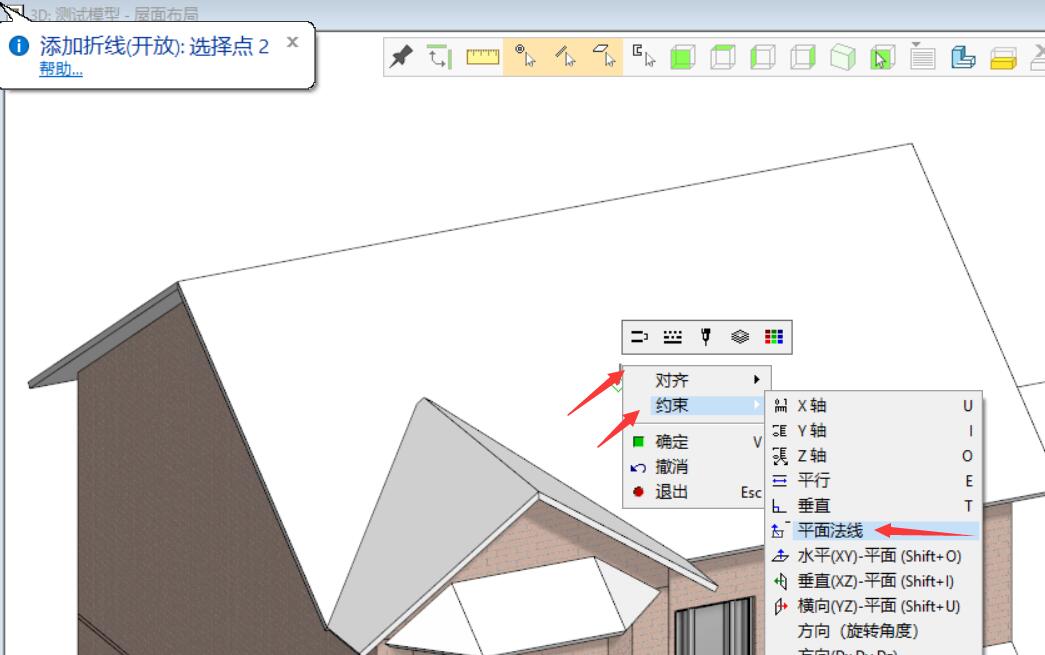

4. 生成线条第二点:把鼠标放在线条第一点附近,鼠标右键调出线条辅助工具菜单,菜单内选择约束→平面法线

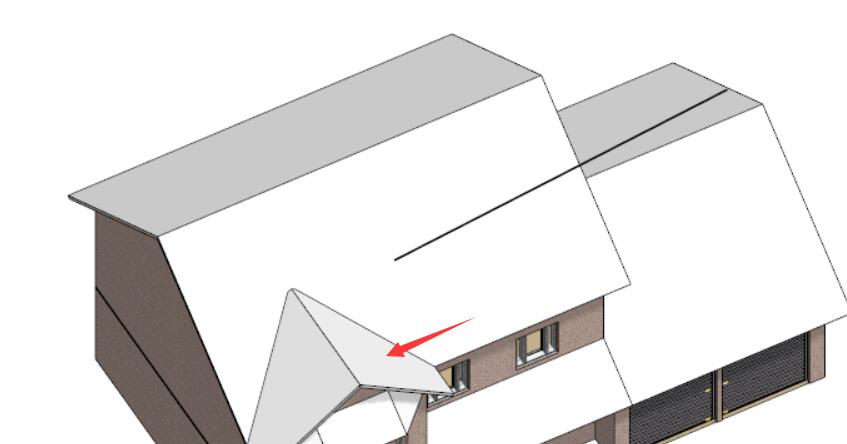

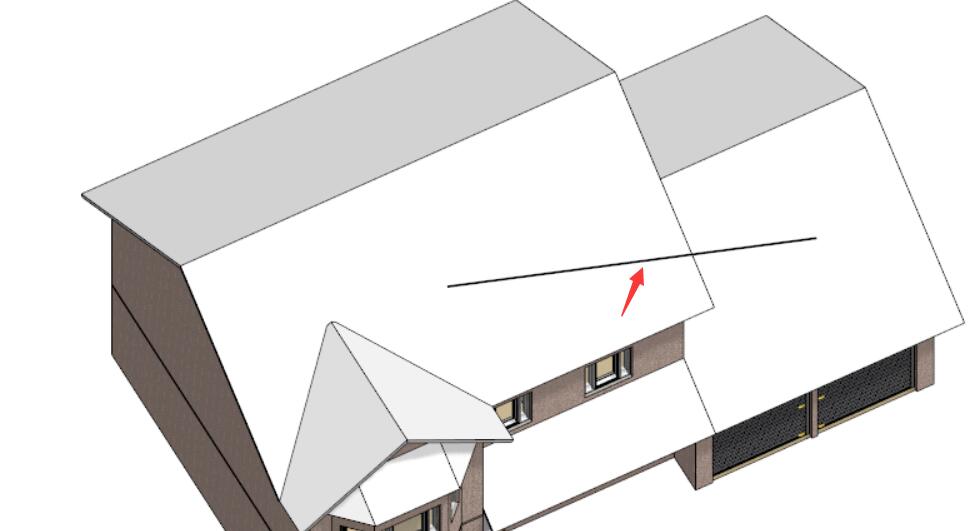

5. 这样,线条的第二点就生成了,与屋面平面形成直角90度的线条就形成了,如下图。








6. 用户可用同样的步骤,在其他屋面生成与屋面平面形成直角90度的线条,然后用制图→尺寸→角度  指令测量两个屋面之间的角度。
