2.3 编辑3D级别
墙体的高度,门窗过梁的高度,与地板的厚度,取决于3D级别对话框内数据的设置。

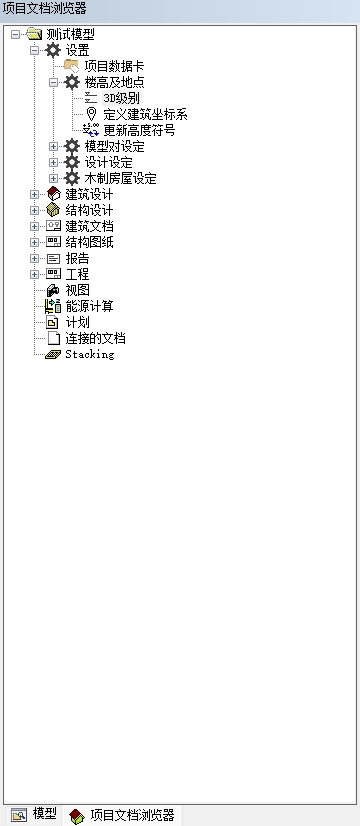

1. 打开3D级别对话框:项目文档游览器窗口内,打开设置→楼高及地点→双击3D级别。
2. 3D级别对话框弹出。以下为一个如何设置编辑3D级别的案例:两层房子。

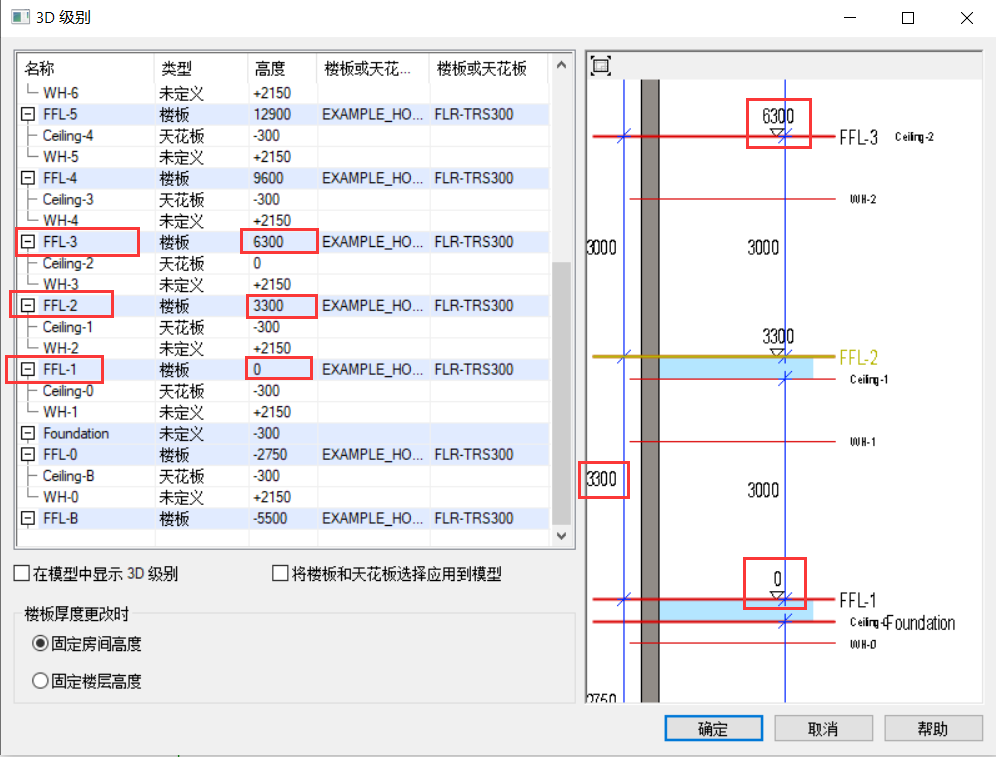

编辑3D级别案例:两层房子
二层墙体高度 = 3000mm
计算:
三层地板顶端标高 减 二层地板顶端标高 = 6300mm-3300mm= 二层墙体高度。
说明:
FFL-3,三层地板顶端标高,6300mm。
FFL-2,二层地板顶端标高,3300mm。
Ceiling-2,二层天花板的顶端从三层地板顶端往下算起:0mm。也就是三层地板的底部,相等于三层地板楼板厚度。
一层墙体高度 = 3000mm
计算:
二层地板顶端标高 (减) 一层地板顶端标高 (减)一层天花板 = 3300mm-0mm-300mm= 3000mm。
说明:
FFL-2,二层地板顶端标高,3300mm。
FFL-1,一层地板顶端标高,0mm。
Ceiling-1,一层天花板的顶端从二层地板顶端往下算起:负300mm,也就是二层地板的底部,相等于二层地板楼板厚度。
提示:其他不相关没用上的楼层,比如说FFL-4,FFL-5应该把高度随意设置高于6300mm, 比如说FFL-4=9450mm,FFL-5=12300mm,以免与使用中的楼层有冲突。
3. 以下为如何设置编辑3D级别的案例:一层房子。

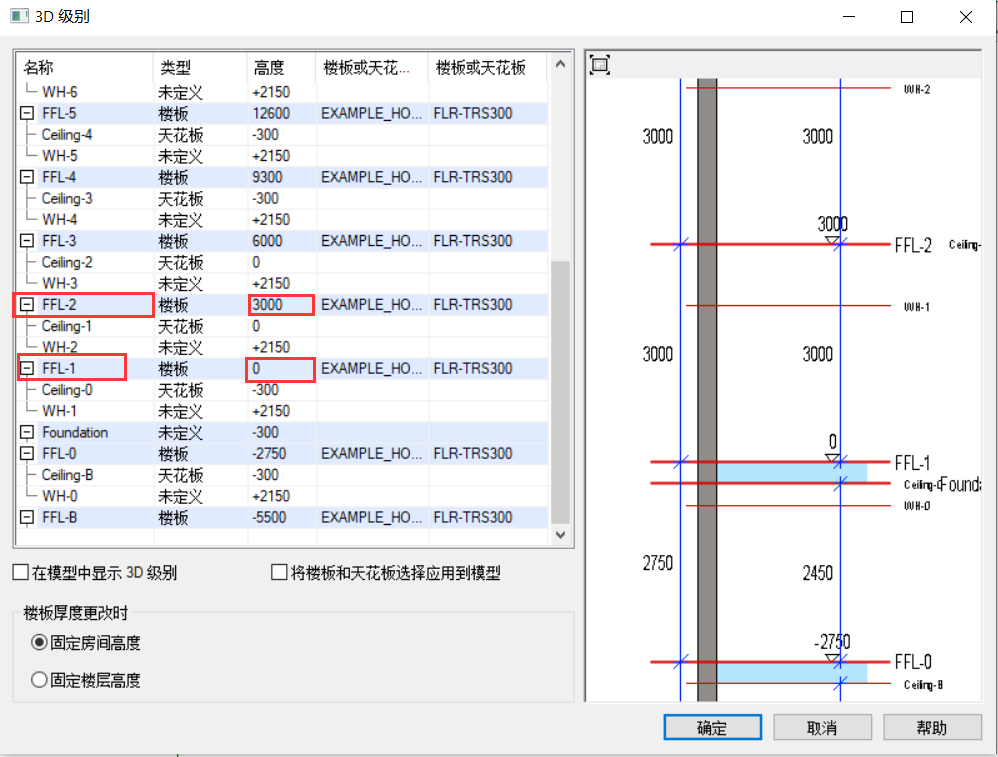

编辑3D级别案例:一层房子
FFL-2, 一层墙体高度:3000mm。
Ceiling-1,二层地板楼板厚度:0mm。
FFL-1, 一层地面标高:0mm。
提示:其他不相关没用上的楼层,比如说FFL-3,FFL-4应该把高度随意设置高于3000mm, 比如说FFL-3=6300mm,FFL-4=9900mm,以免与使用中的楼层有冲突。
