2.2 常用系统参数设置

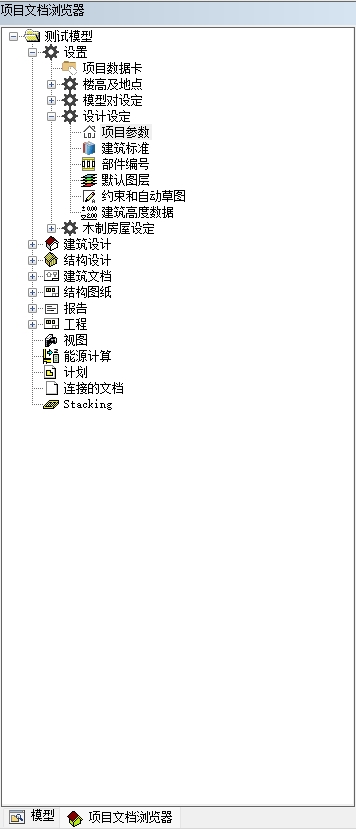

1. 项目文档游览器窗口内,打开设置→设计设定→双击项目参数

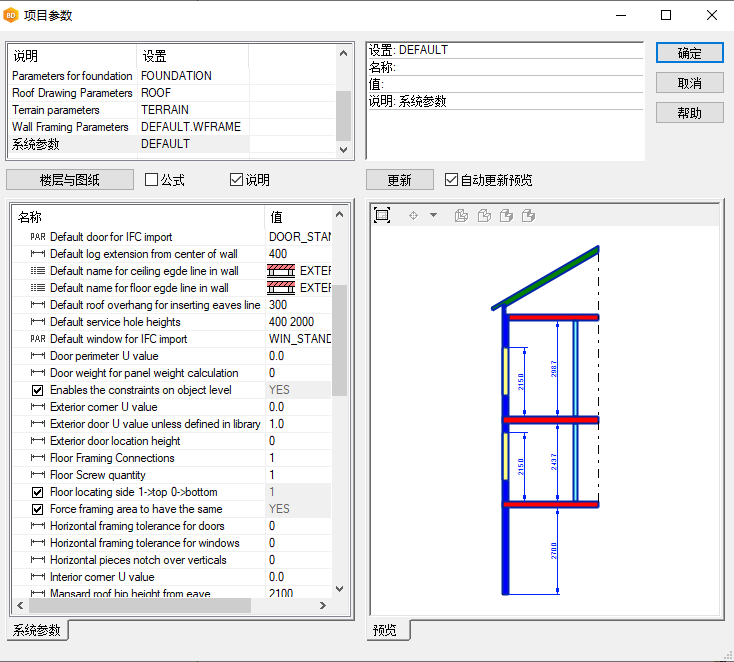

2. 项目参数对话框弹出。点击系统参数



墙体龙骨立柱的顶部底部两端缩口的缩短间隙(承重墙立柱,斜撑,非承重墙立柱)参数说明:

Stud (swage) extra shortening(Bearing walls) : 立柱顶部底部两端缩口的缩短间隙(承重墙立柱)。


Stud (swage) extra shortening(Diagonal members) : 斜撑杆件的部底部两端缩口的缩短间隙。


Stud (swage) extra shortening(Non Bearing walls) : 立柱顶部底部两端缩口的缩短间隙(非承重墙立柱)。


Horizontal pieces notch over verticals:

水平构件与边缘立柱的连接方式: 当数值为1时,为切口连接,即水平构件外包在边缘立柱上。

                                                         当数值为0时,为缩口连接,即水平杆件插入在边缘立柱的开口内。
