3.2 参考图纸或模型 （选择 xp 或 dwg dxf 作为参考图纸）

插入 dwg dxf 作为参考图纸，应先另存为 vxp。

很多用户比较喜欢直接添加 dwg dxf 作为参考图纸，其实最好的方法是，先把dwg dxf 格式文件打开，然后另存为 vxp Vertex BD格式文件，接着选 vxp 格式的图纸作为参考图纸。

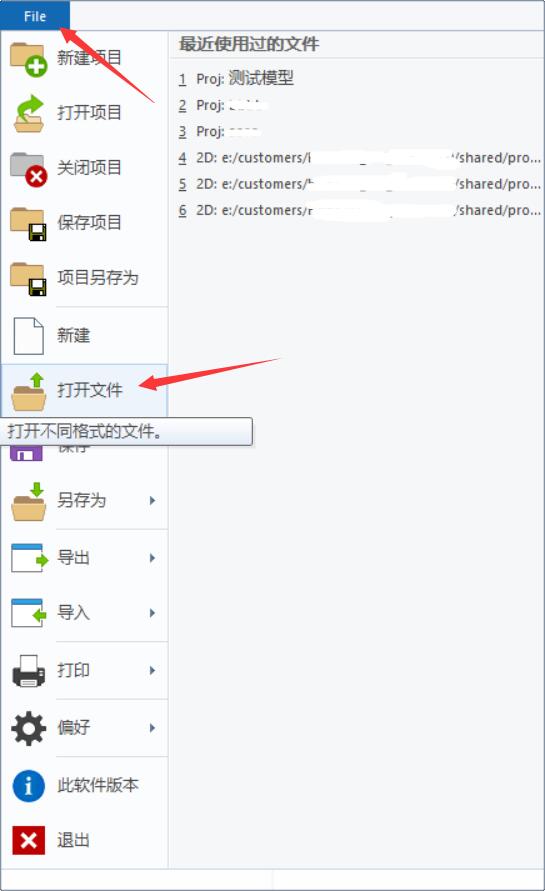

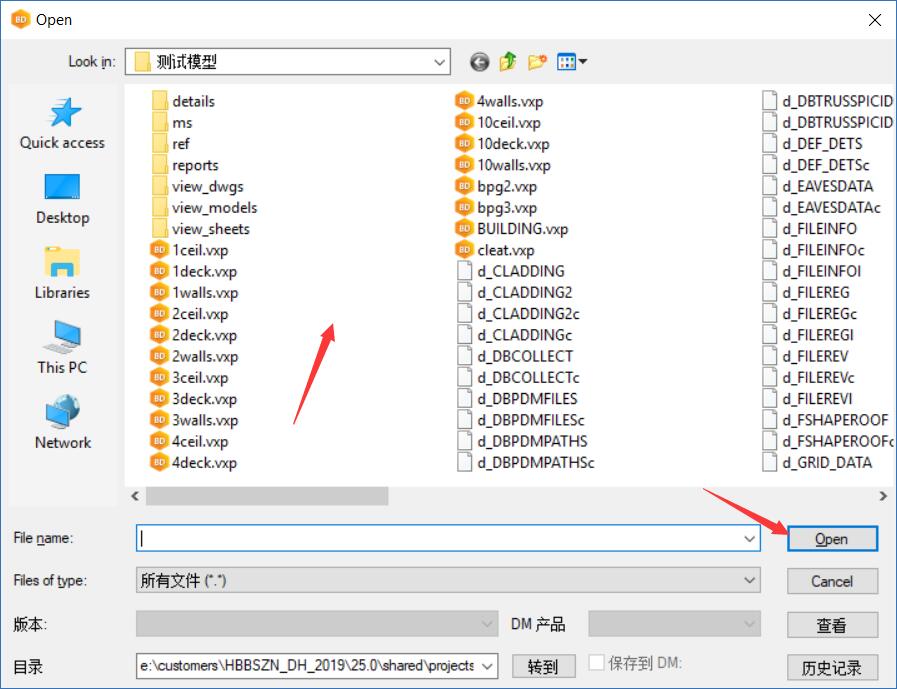

1. 点击下拉菜单内的文件→打开文件→选择想作为参考图纸的 dwg dxf 文件→打开。

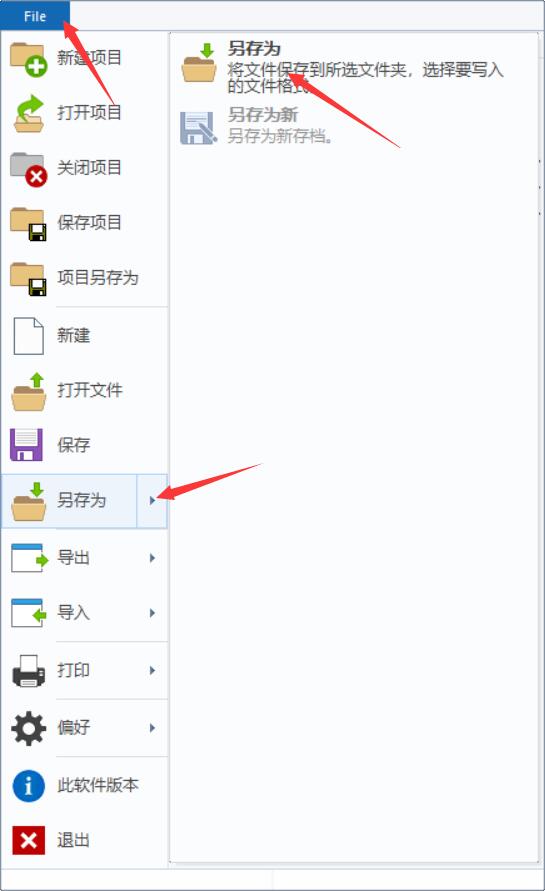

2. dwg dxf 文件在Vertex BD软件内被打开后，点击下拉菜单内的文件→另存为→另存为。

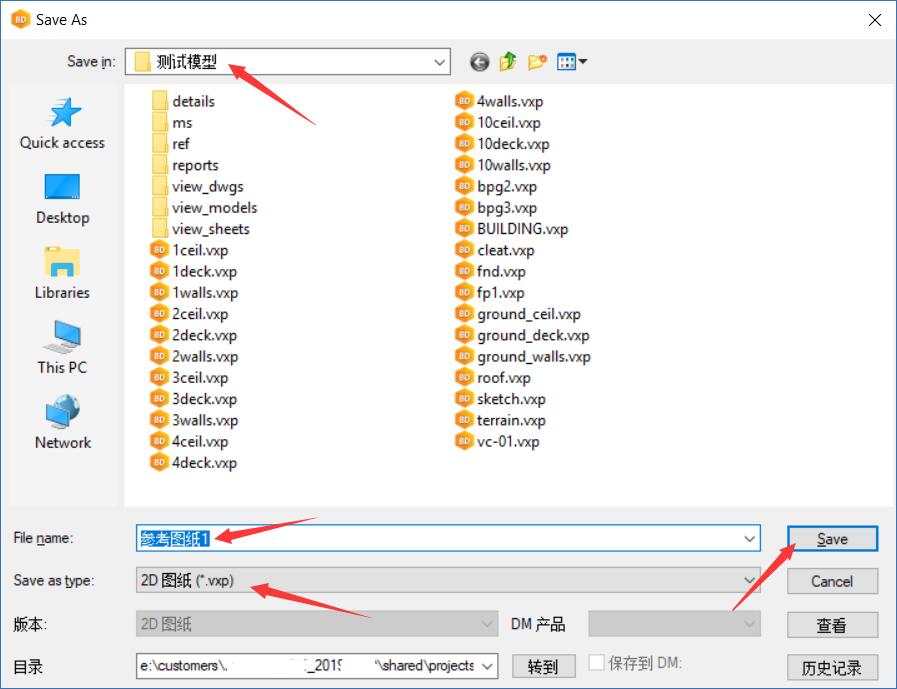

3. 在另存对话框内，输入新文件名称→选择2D图纸vxp 格式→选择新文件的另存路径→保存。（最好把文件另存在项目文件夹内的“ref”文件夹）

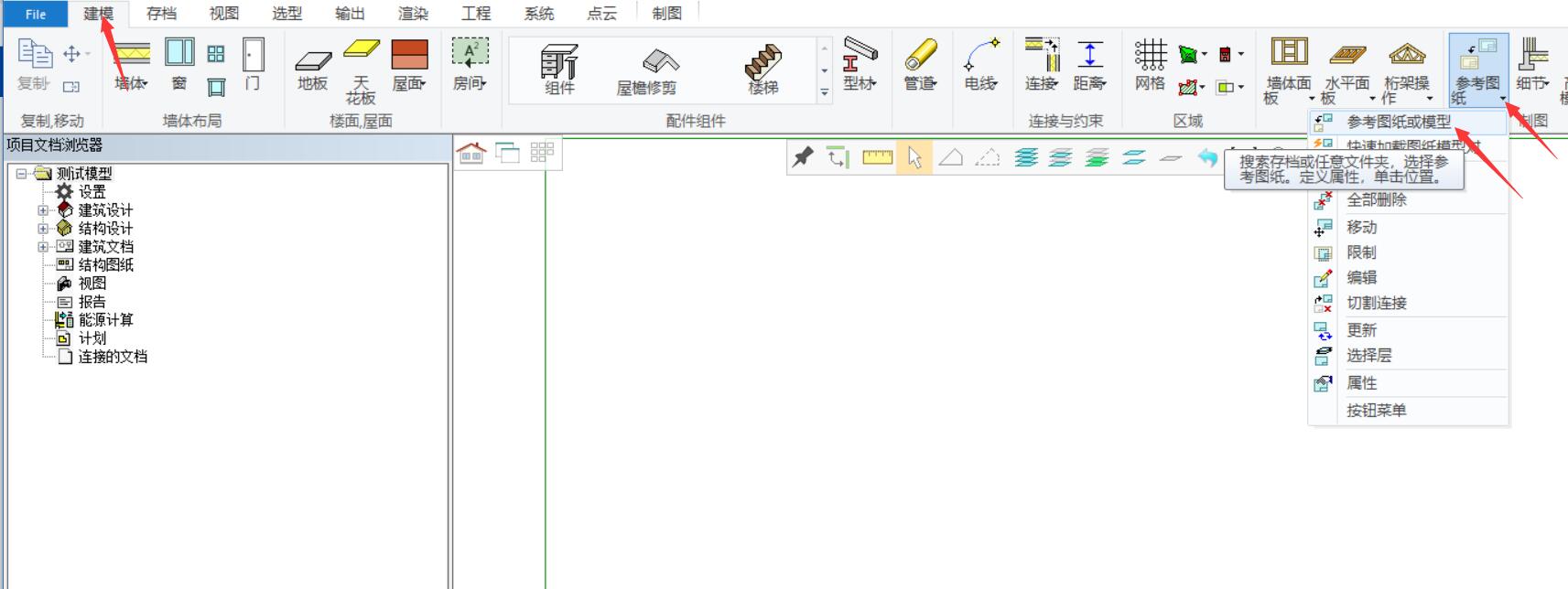

4. 在布局图内，点击下拉菜单内的建模→参考图纸→参考图纸或模型→选择想作为参考图纸的 vxp 文件→确定。

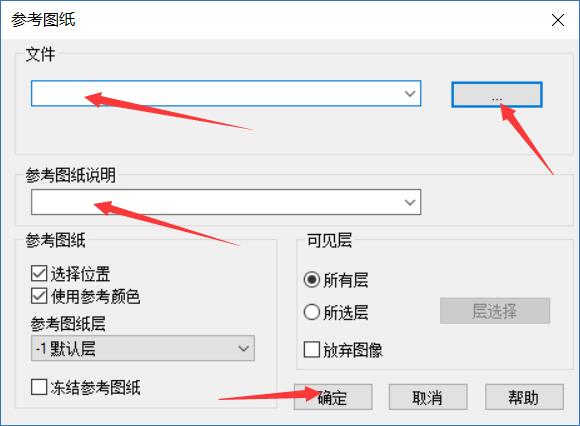

• 文件                -- 点击 ... 来游览并选择想要添加的参考图纸文件。
• 参考图纸说明 -- 用户可输入参考图纸的相关描述，方便用户日后自己明白该参考图纸的说明。
• 选择位置        -- 如果不勾选，参考图纸将会自动锁定在坐标原点。如果勾选，用户可自定义参考图纸的位置。
• 使用参考颜色 --勾选“使用参考颜色“，参考图纸的颜色将会变成淡蓝色，方便用户区分。如果不勾选“使用参考颜色“，参考图纸的颜色会保持该楼层的原色。
• 参考图纸层     -- 用户可选择某个图层作为参考图纸的图层来使用。

5. vxp格式参考图纸成功加载在布局图内。
