11.3 水平结构 统计(地板楼板、天花板、屋面的厚度、面积、坡度)


水平结构统计(地板楼板、天花板、屋面的厚度、面积、坡度)

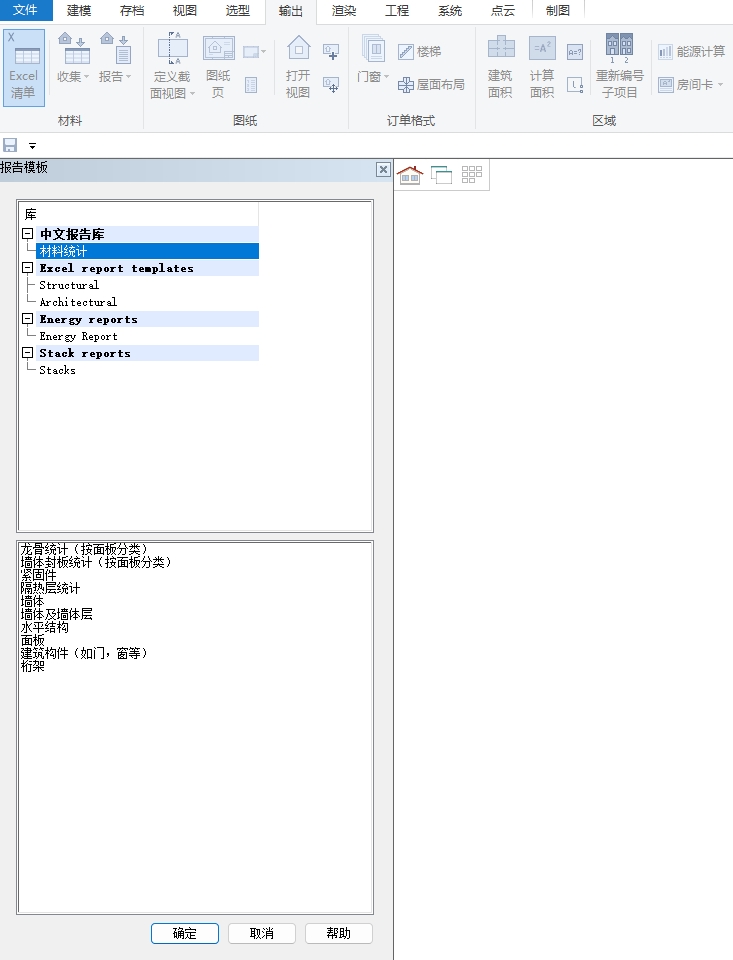

1. 点击下拉菜单内的输出→Excel清单→中文报告库→材料统计→水平结构→确定。

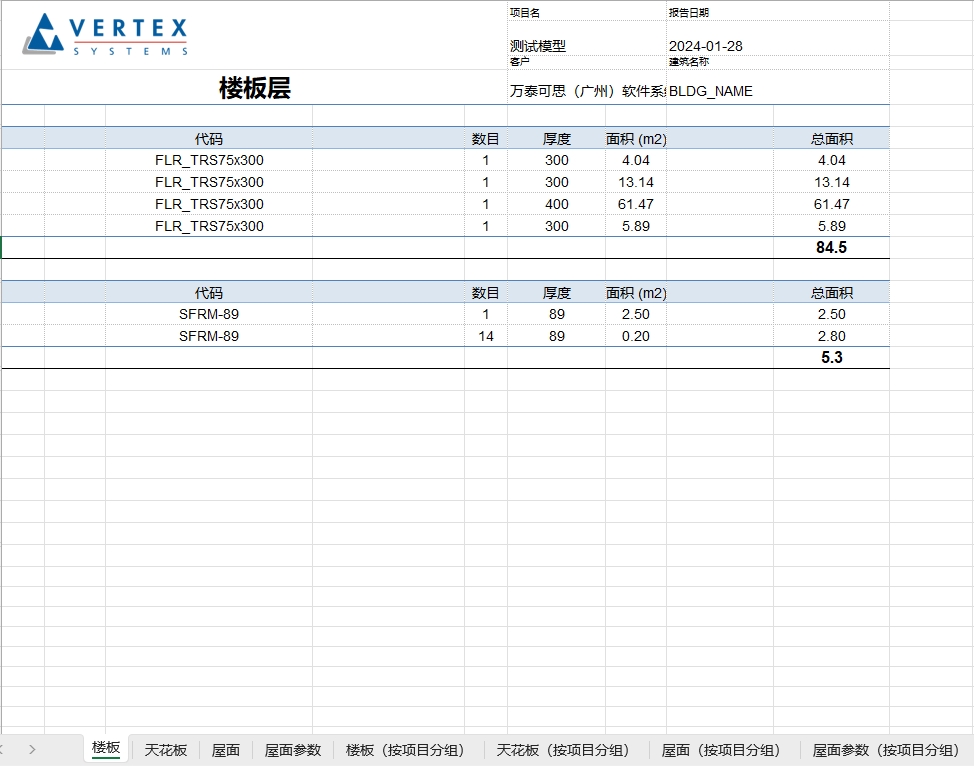

2. 自动生成的Excel文件 水平结构.xlsx内,  可看到地板、天花板、屋面的厚度、净面积、坡度等参数。

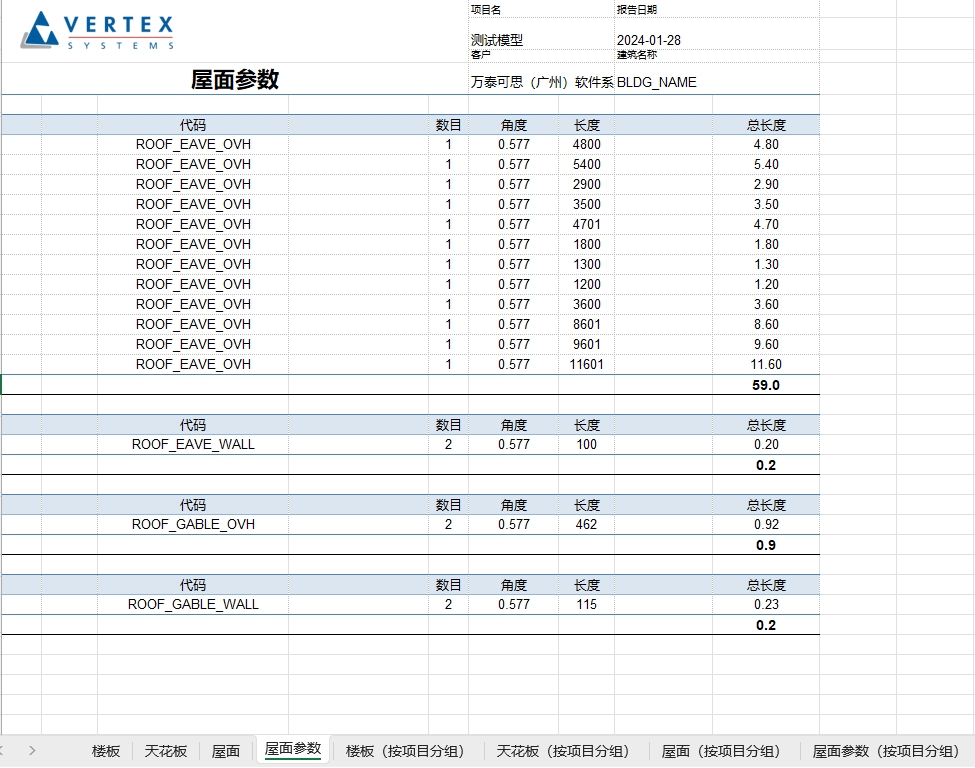

3.  屋面参数。

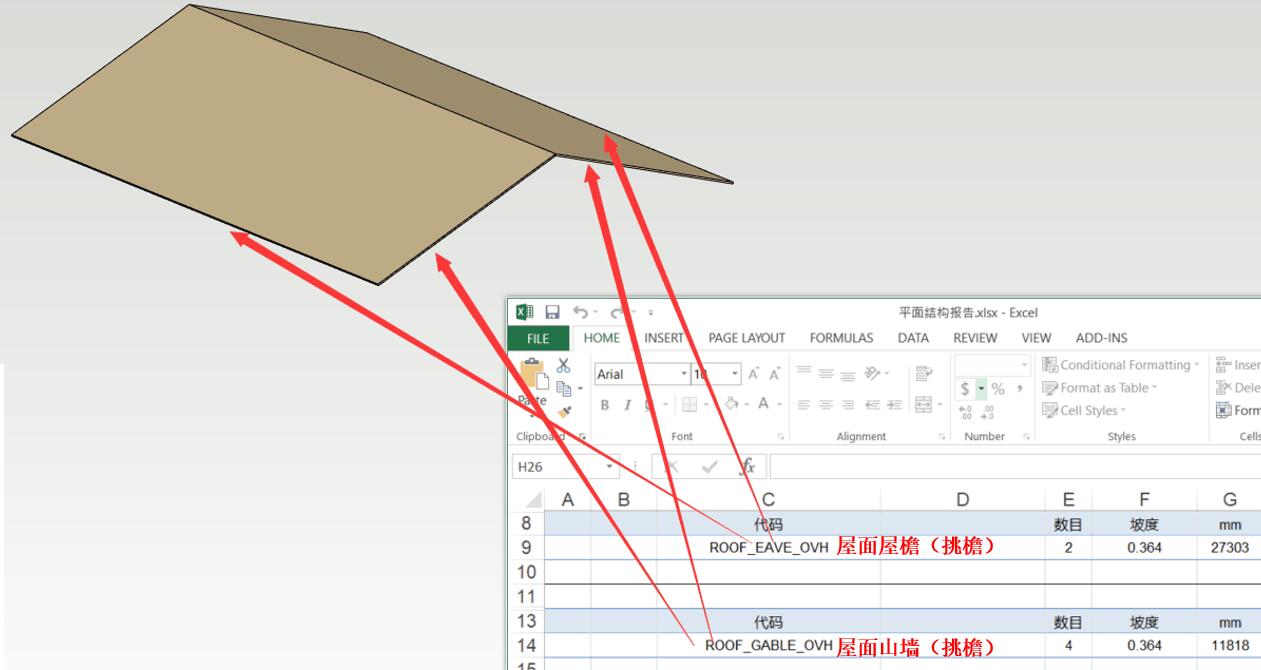

4.  屋面参数清单内的一些代码的英文用词说明,如下图:


  roof eave gable ovh.jpg

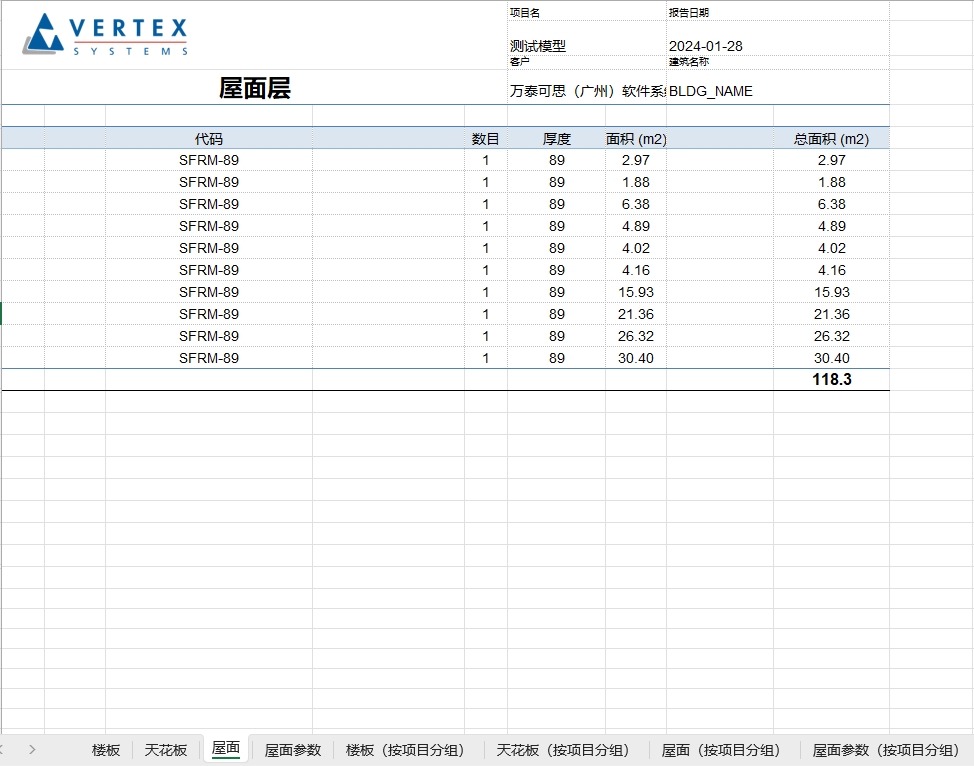

5.  屋面: 屋面层,用户在屋面页面内,可以找到屋盖的面积统计屋面面板龙骨的覆盖面积统计。

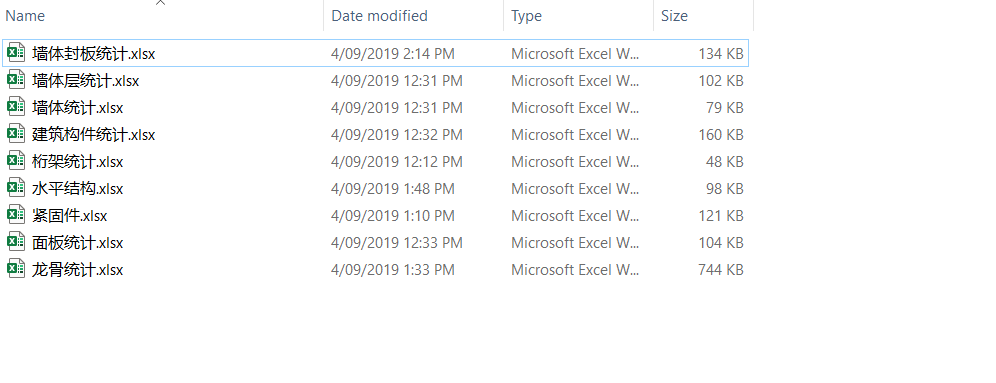

材料统计清单Excel文件--文件路径

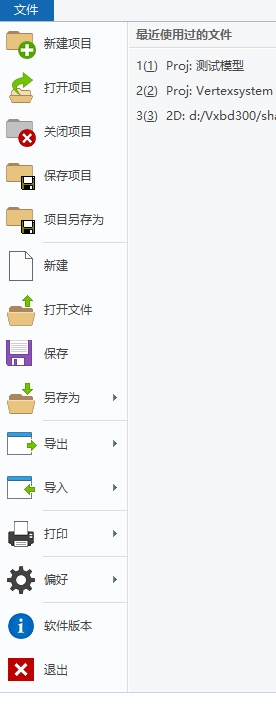

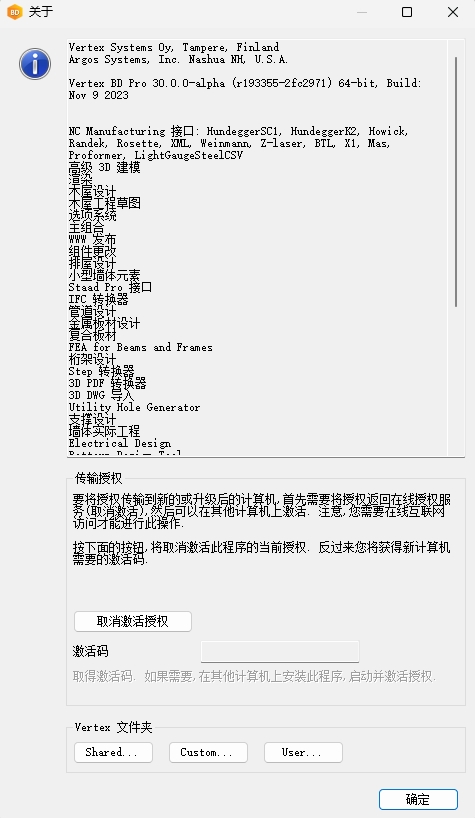

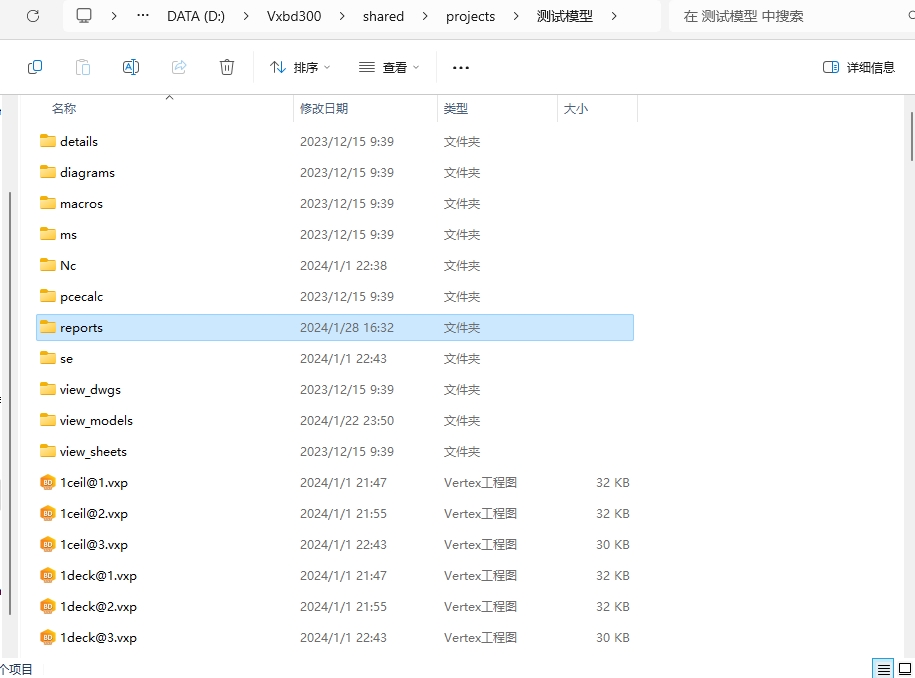

   6. 生成的Excel材料清单可以在以下文件夹找到。点击下拉菜单内的文件→此软件版本→Shared文件夹→Projects文件夹→项目名称文件(如测试模型)→reports



      11.1-4.png 11.1-5.png
