1.1 创建新项目

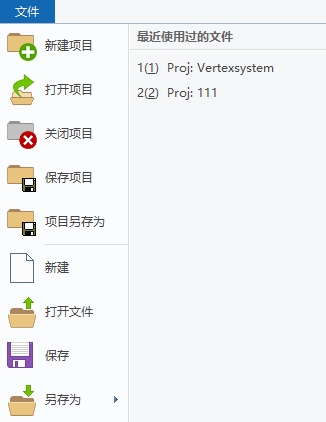

1.  点击下拉菜单 文件→新建项目→新项目对话框。

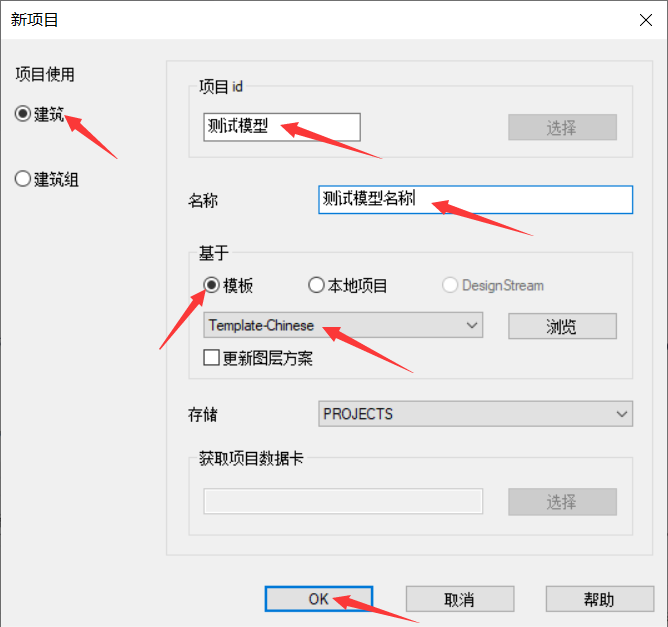

2. 新项目对话框弹出。填好数据信息后点击 OK



新项目对话框输入与选项说明

项目使用 :选择建筑


项目id     :用户输入的项目id可用英文字符、中文字符或数字(项目id的字符中不能有空格)。


基于→模板 :选择新项目的模板。新项目模板可选 Template-ChineseTEMPL-PARAMETRIC,推荐使用Template-Chinese项目模板。






在新建项目时,用户会在项目数据卡中输入一些项目相关的信息,这里我们为大家介绍一下这些项目数据与图纸页标题块的关系。

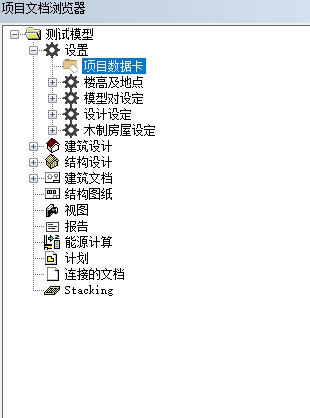

3. 打开项目数据:设置→鼠标右键→单击项目数据卡(或者直接双击项目数据卡)。

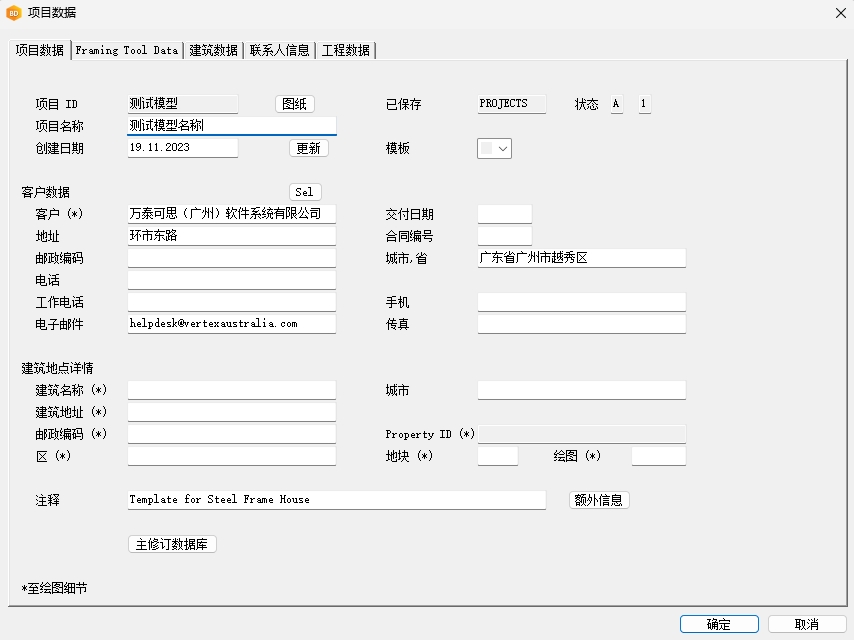

4. 项目数据对话框弹出,点击项目数据标签页。

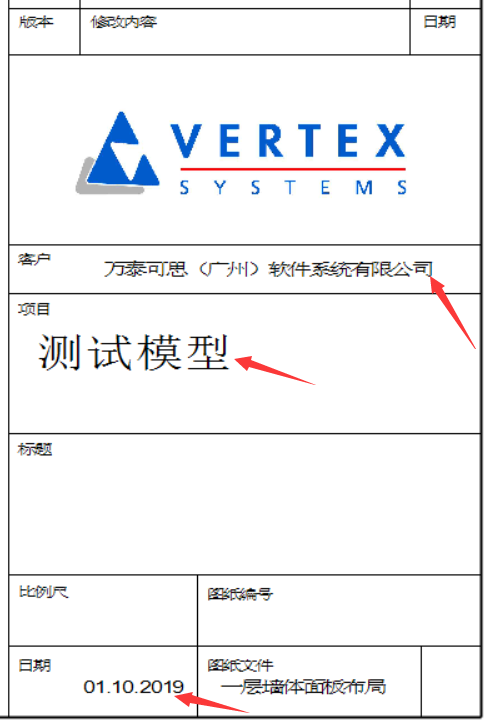

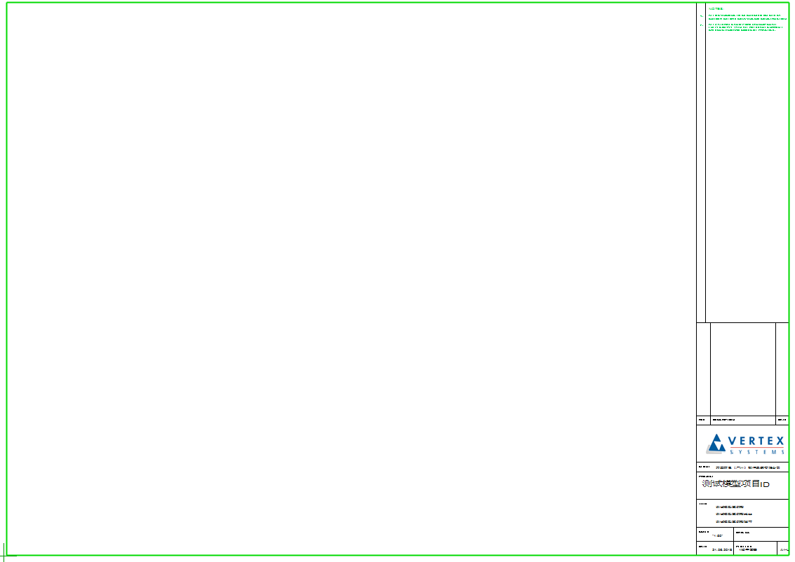

5. 以下是项目ID创建日期客户名称与其在图纸页标题块内对应的位置。

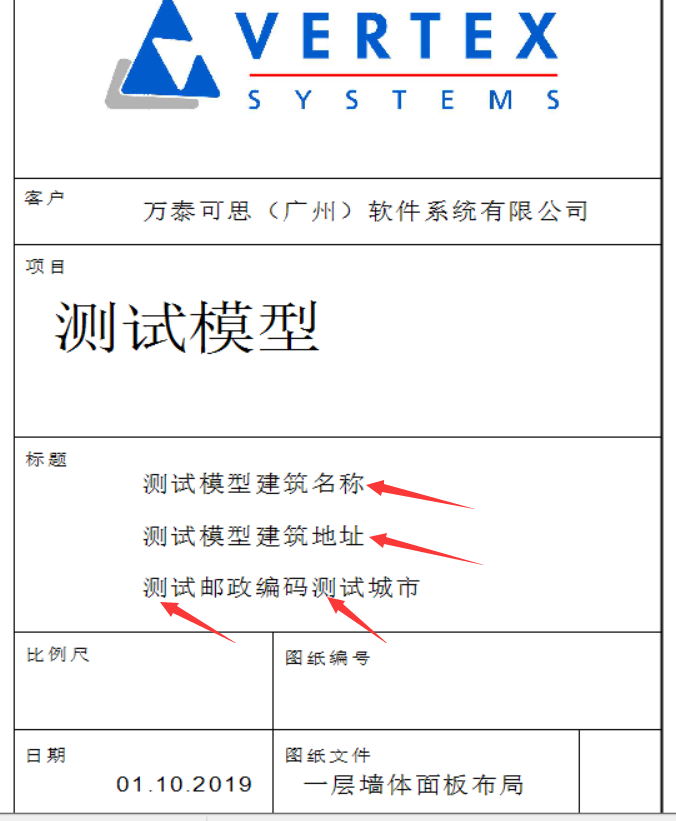

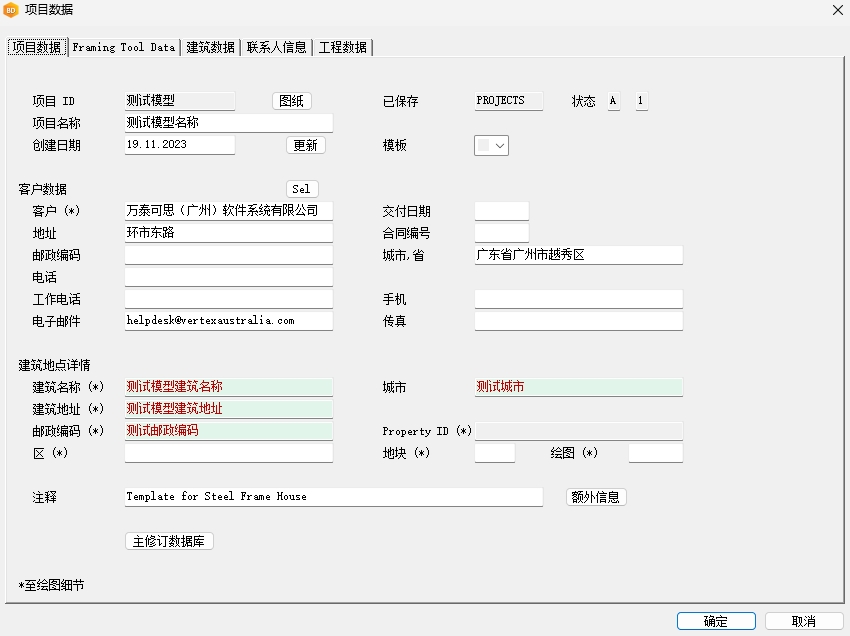

6. 以下是建筑物的数据(建筑名称、建筑地址、邮政编码与城市)与其在图纸页标题块内对应的位置。








修改项目数据与图纸页的标题块

1. 随时编辑图纸页与项目数据: 如用户在创建项目后想修改或添加图纸页标题块数据,点击设置→鼠标右键→单击项目数据卡(或者直接双击项目数据卡),项目数据对话框将弹出,用户可随时修改或添加项目数据来改变图纸页标题块的内容。

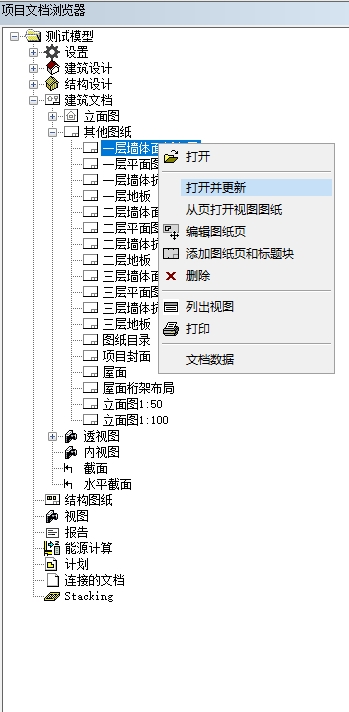

2. 编辑项目数据后更新图纸页: 用户修改或添加项目数据后,需进行以下步骤更新图纸页以使修改的数据有效,选择项目文档浏览器→建筑文档→其他图纸→一楼平面图(或其他图纸页)→ 鼠标右键→打开并更新
